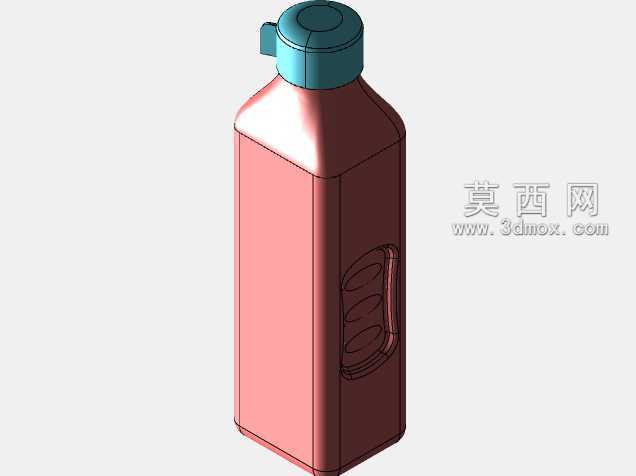

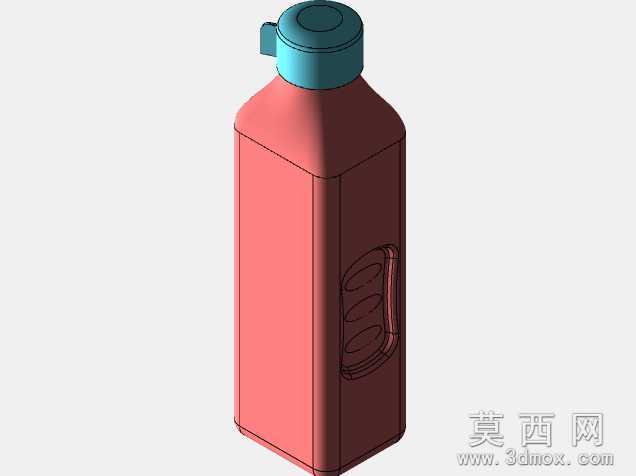

带侧握把手旋盖方形便携储水瓶结构设计

　　日常户外出行、办公场景下的便携储水容器，核心需求集中在握持稳定性、密封可靠性与空间利用率三个维度，这款带侧握把手的旋盖方形储水瓶，正是围绕这几个实际使用痛点完成的结构设计。先从空间适配角度来说，常规圆形水瓶在背包侧袋、桌面置物格内放置时，圆弧面容易出现滚动移位的问题，方形瓶身的四个直边可以和置物空间的平面形成贴合支撑，放置时不会随意滑动，同等标称容量下，方形截面的外接矩形尺寸更小，能够更充分利用背包、车载杯架的规整储物空间，减少无效空间浪费。瓶身侧面的内凹式把手是整个结构的核心设计点，区别于外凸式提手，内凹结构不会额外增加瓶身的整体外轮廓尺寸，收纳时不会因为外凸结构勾挂背包内衬或者其他物品，

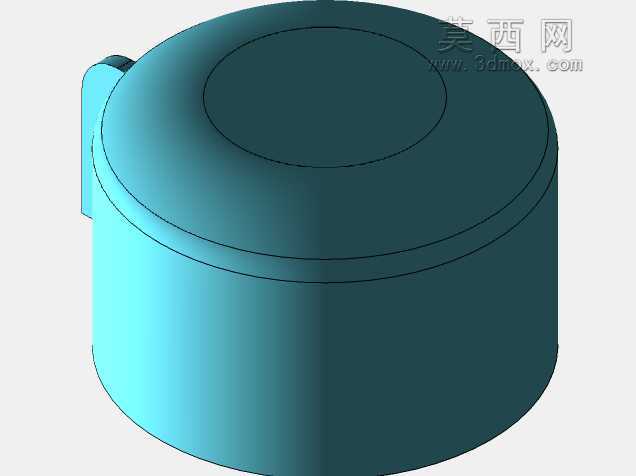

　　把手的曲面弧度完全贴合成年人四指弯曲的自然形态，指槽位置做了0.8mm的圆角过渡，长时间握持装水后的满瓶状态时，不会因为棱边硌手造成握持疲劳，把手区域的壁厚比瓶身主体厚1.2mm，避免频繁握持受力导致该区域出现应力发白、开裂的问题。瓶口位置采用的是标准旋盖密封结构，瓶盖和瓶口之间设计了一圈环形密封筋，配合瓶盖内侧的硅胶密封圈，拧紧后可以实现倒置不漏水的密封效果，瓶盖侧面做了均匀分布的竖向防滑筋，即使手上沾有水或者汗液，也能施加足够的旋转力矩完成瓶盖的开合，不需要额外借助工具。瓶盖顶部做了微凸的圆弧过渡，避免堆叠放置时接触面出现积水残留，瓶盖一侧的小凸耳是为了方便用户挂扣登山扣、挂绳，拓展户外携带的使用场景。

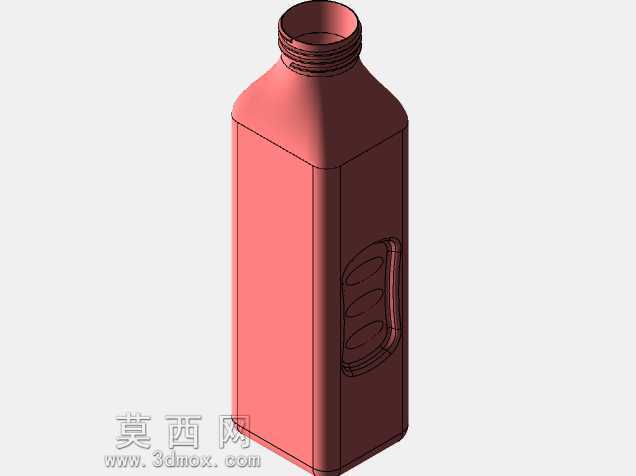

　　瓶身主体的壁厚做了梯度设计，底部区域壁厚比侧壁厚1.5mm，放置时的抗冲击性能更强，不小心从桌面高度跌落时，底部加厚区域可以吸收大部分冲击能量，避免瓶身开裂；瓶口和瓶身的衔接位置做了圆弧过渡，减少注塑成型时的应力集中问题，同时也能避免清洗时直角缝隙残留污渍。从实际使用场景来看，这款储水瓶既可以满足日常通勤时的饮水携带需求，也能适配短途户外徒步、露营时的储水使用，侧握把手的设计让单手握持倒水的操作更加稳定，不会因为瓶身沾水出现打滑脱手的情况。设计过程中也充分考虑了清洗的便利性，瓶身内部没有多余的凸台、加强筋结构，内壁光滑过渡，配合大口径瓶口，可以直接伸手进去清洗内壁，不会出现卫生死角。瓶身的转角位置全部做了R3以上的圆角处理，

　　一方面是提升握持的触感，另一方面也能避免注塑成型时转角位置出现壁厚不均导致的缩痕问题，提升成品的外观质量。瓶盖和瓶口的螺纹配合长度设计为3圈，既保证了连接的可靠性，不会因为轻微晃动出现松脱漏水，也不会因为螺纹过长导致开合需要旋转太多圈数，日常使用的操作效率更高。整体结构没有多余的复杂零件，全部由瓶身、瓶盖、密封垫三个部件组成，装配工序简单，后期维护更换密封垫也很方便，不需要复杂的拆卸工具。
