单缸卧式蒸汽引擎结构三维设计

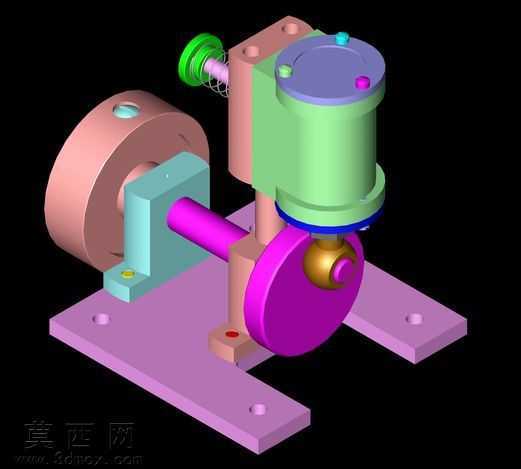

本作品为单缸卧式蒸汽引擎的三维数字化设计成果，建模阶段严格遵循往复式蒸汽动力机械的经典结构逻辑，对各功能部件进行了等比例参数化还原。整体采用卧式布局，以紫色安装底座为承载基准，底座预留对称安装孔位，保障整机安装固定的稳定性，建模时对底座的安装平面度、孔位同轴度做了参数约束，还原实际加工的公差要求。核心做功部件为立式气缸组件，建模时拆分了气缸筒体、上下端盖、活塞组件、配气阀组等独立零件，不同零件赋予差异化材质表现：气缸筒体采用哑光金属绿材质模拟铸铁缸体，上端盖采用深紫金属材质，端盖上的紧固螺栓、配气接口分别用亮蓝、玫红亮色做区分，清晰呈现零件的装配层级与功能分区，活塞与缸筒的配合面做了贴合度校验，还原蒸汽做功的密封配合逻辑。动力输出端采用曲柄连杆传动结构，粉色曲柄盘搭配亮紫色输出轴，金色偏心轴头连接活塞与曲柄，精准还原蒸汽压力推动活塞做往复直线运动、再通过曲柄转化为旋转动力输出的传动路径，建模时对曲柄的偏心距、连杆长度做了运动学参数匹配，可直观演示蒸汽引擎的完整动力传递过程。机身左侧设置大尺寸粉色飞轮，建模时还原飞轮的厚重轮体结构，用于储存旋转动能、稳定输出转速，飞轮与输出轴的配合采用键连接结构，还原实际装配的紧固逻辑；机身侧部设置绿色的调速调节组件，搭配粉色调节螺杆，还原蒸汽引擎的转速调节结构。渲染阶段采用黑色纯色背景突出整机结构，不同功能部件采用高对比度的差异化配色，避免零件间的视觉混淆，各金属部件添加了符合材质属性的粗糙度与反光效果，铸铁部件呈现哑光磨砂质感，运动配合面、紧固零件呈现亮面金属质感，清晰区分固定结构与运动部件。设计过程中优先保障结构的可动性逻辑，所有运动副均按照实际机械配合关系添加装配约束，可直观演示蒸汽从配气口进入缸体、推动活塞往复运动、带动曲柄旋转输出动力的完整工作流程，各部件的连接关系、装配层级清晰明了，既还原了经典蒸汽动力机械的结构原理，也通过色彩区分降低了结构理解门槛，可用于蒸汽动力原理演示、机械结构教学参考等场景。
