V型双缸复合引擎工作周期结构展示模型

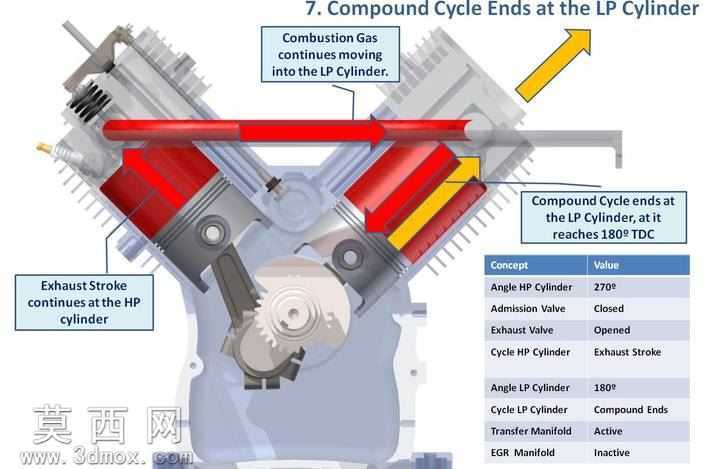

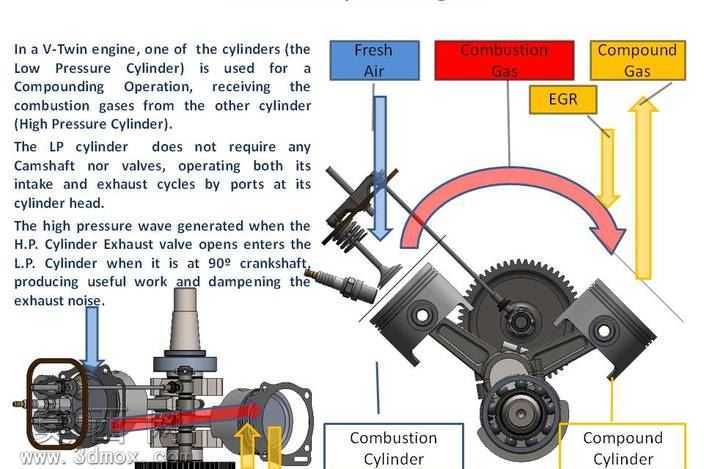

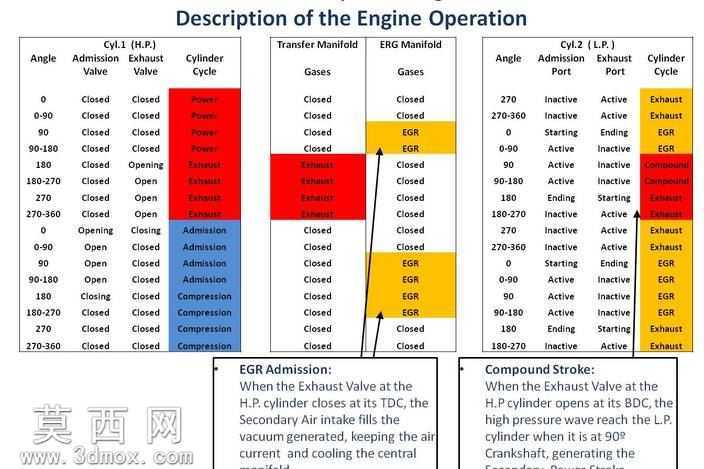

本模型为V型双缸复合引擎720度完整工作周期的三维结构展示模型，建模过程中严格遵循复合内燃机的实际工作逻辑，对高压缸、低压缸的配气相位、活塞运动行程、燃气流动路径进行了1:1比例的参数化还原。建模阶段采用自顶向下的设计思路，先搭建曲轴连杆机构的运动骨架，确定高压缸与低压缸呈V型排布的夹角参数，匹配270度高压缸转角与180度低压缸转角的相位差，确保复合循环过程中高低压缸的动作时序完全吻合实际工作原理。模型对引擎核心部件进行了精细化建模：包含带散热鳍片的缸体结构、可模拟开闭状态的进排气门、连接高低压缸的燃气传输歧管、带正时齿轮的曲轴传动组件、活塞连杆组，同时通过不同色彩的半透明材质区分不同工作阶段的燃气状态，红色材质标识高压燃烧做功阶段的高温燃气，黄色材质标识进入低压缸继续膨胀做功的燃气流，灰色金属材质还原缸体、曲轴、齿轮等金属构件的哑光金属质感，蓝色半透明材质标识结构说明面板区域。模型重点还原了复合循环在低压缸结束的工作节点状态：此时高压缸处于排气冲程，排气门开启、进气门关闭，燃烧后的废气持续从高压缸排出，同时高压缸内未完全膨胀的燃烧燃气通过传输歧管进入低压缸，推动低压缸活塞运行至180度上止点位置，完成复合循环的末端做功行程，配套的参数面板同步标注了该节点下各部件的状态参数，清晰展示复合引擎相比传统单缸引擎更高的燃气能量利用率。渲染阶段采用正交视角搭配剖切展示效果，去除不必要的外部壳体遮挡，将内部燃气流动路径、活塞位置、气门状态完整呈现，箭头标识清晰标注燃气的流动方向，让整个工作周期的动作逻辑直观可辨，可用于内燃机原理教学、引擎结构科普、动力机械设计参考等场景，模型结构严谨，运动逻辑符合工程实际，无结构干涉与参数错误。
