液压驱动鳄鱼杰克德车载机械装置设计

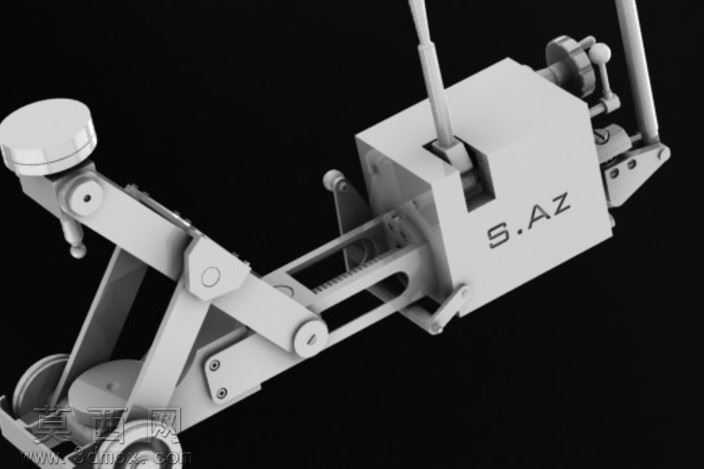

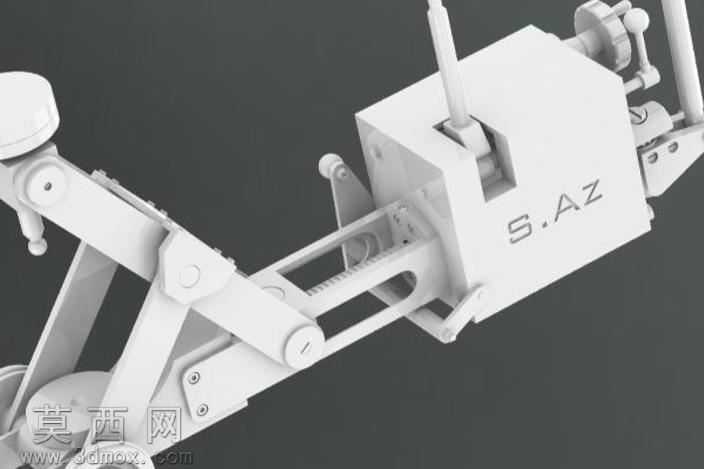

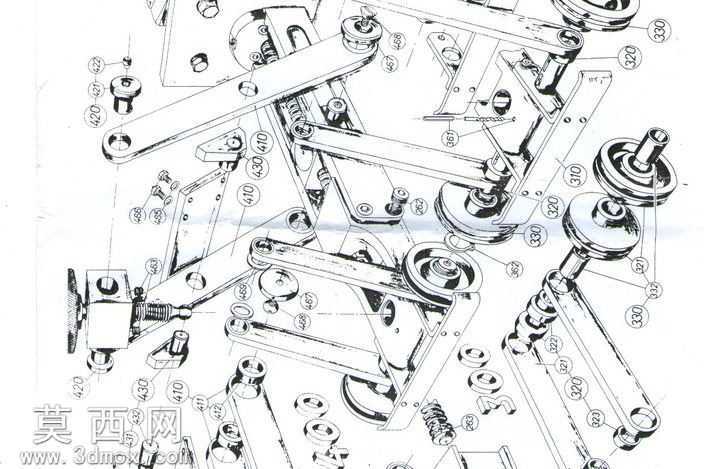

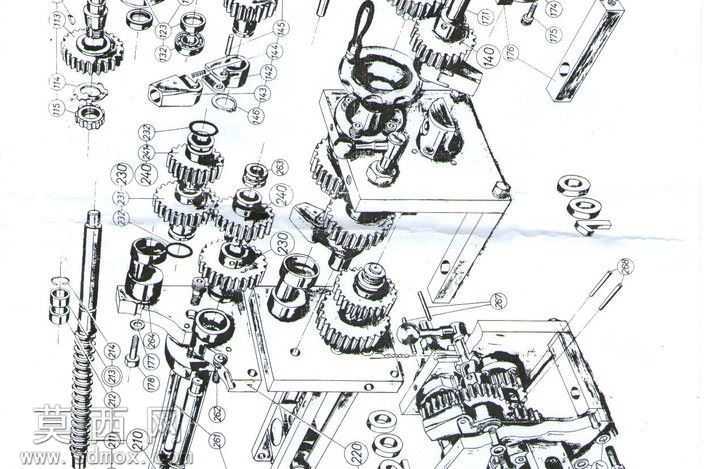

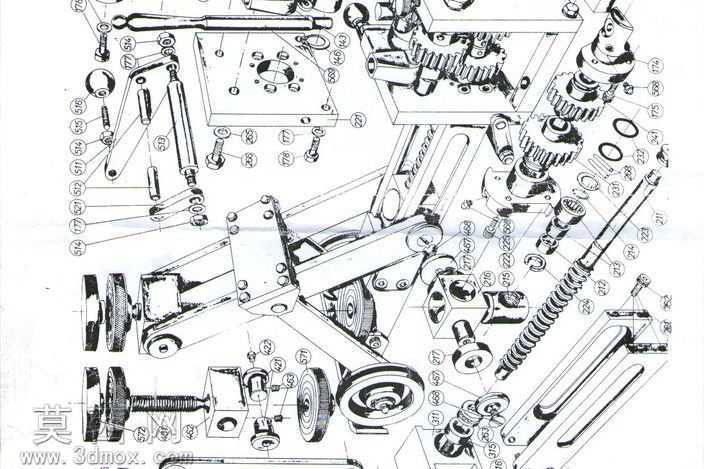

本作品为液压驱动的鳄鱼杰克德车载机械装置，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计的公差配合规范，对每一处连接结构、运动副都进行了精准的尺寸约束，确保各部件在装配后无干涉问题，可顺畅实现预设的动作逻辑。渲染阶段采用哑光金属材质模拟主体结构的金属质感，对液压杆表面做了镀铬亮面处理，区分不同部件的材质属性，通过三点布光方案突出机械结构的线条感与精密感，让整体视觉效果兼具工业质感与设计表现力。结构设计上，装置采用多组铰接连杆组成可伸缩的机械臂结构，主体箱体作为液压动力的集成承载单元，表面刻印的标识做了浮雕化处理，还原真实工业产品的细节特征；铰接位置采用销轴连接结构，预留了标准的装配间隙，模拟真实机械的转动配合特性，液压管路的走向也按照实际车载液压系统的布局逻辑排布，兼顾结构合理性与视觉整洁度。设计思路源于讲师布置的设计任务，以鳄鱼的咬合动作为灵感核心，将液压驱动的强劲动力特性与仿生动作逻辑结合，适配车载场景的安装使用需求，整体结构紧凑，动力传递路径清晰，通过液压杆的伸缩带动连杆机构实现角度调整与伸缩动作，可完成类似鳄鱼张口的夹持、顶升类作业功能。建模过程中对每一个零件都单独建模后完成虚拟装配，验证了运动行程的合理性，对关键受力部位做了加厚结构处理，保证结构强度满足使用需求，细节处的紧固件、操作手柄都按照工业标准件的尺寸进行建模还原，让整个装置的设计既具备创意表现力，又符合实际机械设计的工程逻辑，可作为液压连杆类机械结构的设计参考案例。
