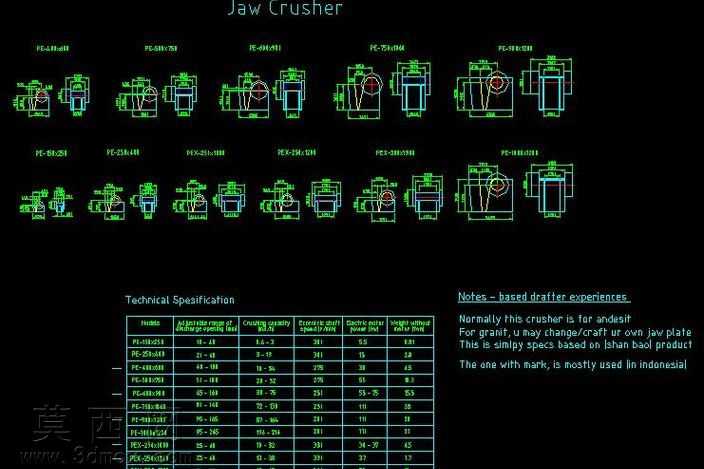

多规格颚式破碎机全套结构设计图纸

本套颚式破碎机设计图纸围绕砂石破碎场景的实际生产需求开展建模设计，在三维建模阶段，首先梳理颚式破碎机的核心工作逻辑，以动颚的往复摆动挤压破碎作用为核心结构主线，对不同规格型号的破碎机整机结构进行参数化搭建，逐一明确机架、动颚、定颚、偏心轴、肘板、调节机构、拉紧弹簧等核心零部件的装配关系与尺寸公差，确保各型号的结构参数匹配对应技术规格表中的进料粒度、处理能力、排料口调节范围、配套功率等核心性能指标。建模过程中严格遵循机械设计规范，对动颚的运动轨迹进行模拟校验，确保偏心轴转动带动动颚做周期性往复运动时，动颚与定颚之间的夹角满足物料破碎的啮角要求，避免物料在破碎腔中出现上滑卡料的问题，同时对肘板的保险作用进行结构验证，当不可破碎物料进入破碎腔时，肘板可先行断裂保护核心部件不受损坏。图纸绘制阶段完整呈现了各型号破碎机的外形尺寸、安装定位尺寸、核心部件的配合尺寸，对破碎腔的型腔曲线进行优化设计，保证物料在破碎过程中可依靠重力顺利向下移动，实现逐层破碎提升处理效率，同时降低颚板的不均匀磨损。针对不同应用场景的机型差异，在结构细节上做了区分设计，适用于安山岩破碎的常规机型采用标准高锰钢颚板配置，针对花岗岩等硬质物料破碎的机型调整了颚板的齿形角度与偏心轴的转速参数，适配印尼市场需求的机型额外优化了机架的焊接结构强度，适配当地潮湿多粉尘的作业环境。整套设计兼顾了不同产能需求的选型适配，从实验室小型破碎机型到矿山量产用大型破碎机型均覆盖对应结构方案，所有零部件的装配逻辑符合机械加工与现场安装的工艺要求，可直接用于破碎机的生产制造、旧设备改造升级以及破碎生产线的布局规划参考，为砂石破碎场景的设备选型、安装调试提供完整的结构依据。
