方管挂载式重型卷齿耙结构设计

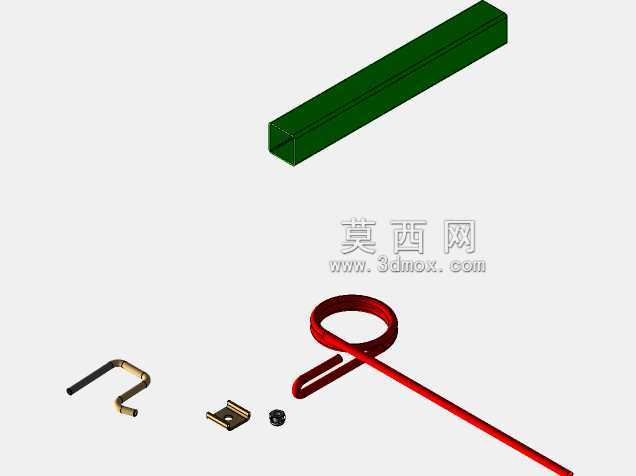

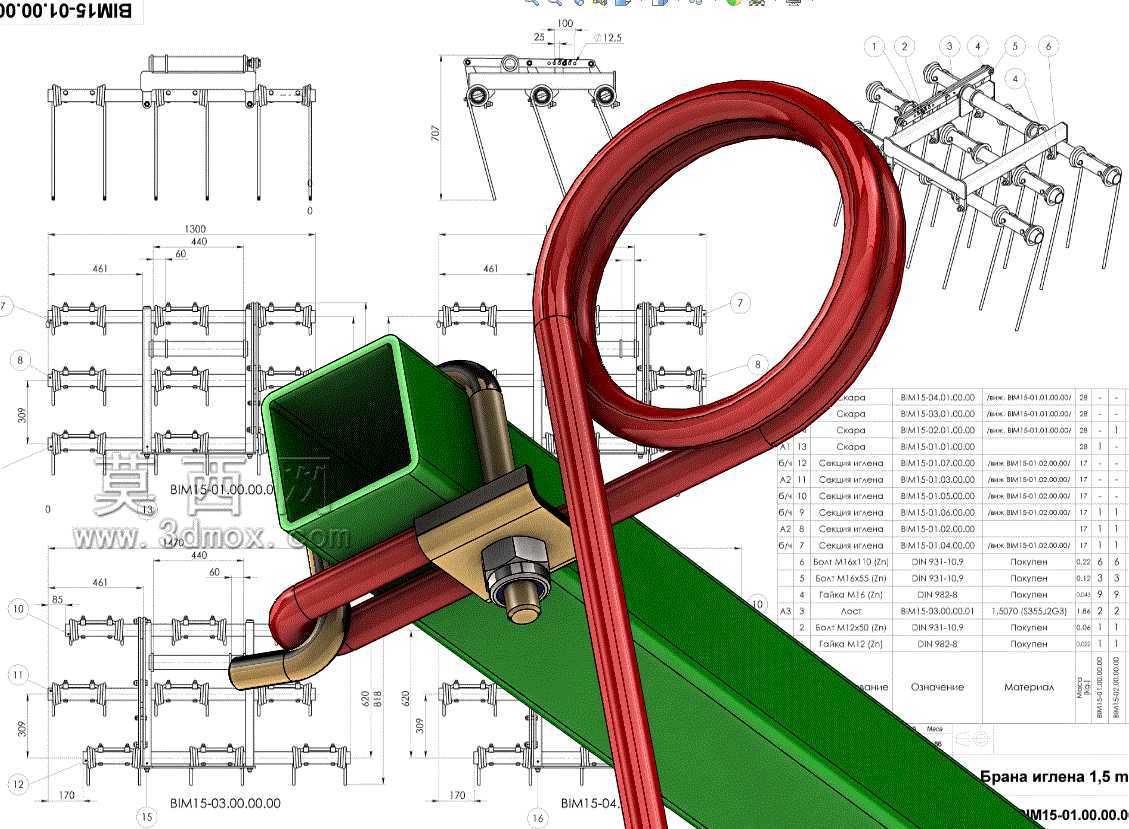

　　这款挂载式重型卷齿耙，主要适配中小型农用动力机械的后挂作业场景，在旱田整地、播前表土处理、残茬破碎作业中承担核心作业功能，区别于传统直齿耙的入土冲击特性，卷绕成型的弧形齿结构在作业过程中能通过自身弹性形变抵消硬质土块、田间石块带来的刚性冲击，大幅降低齿体断裂、挂载架变形的故障概率。从结构安装逻辑来看，整套部件采用标准规格方形管材作为主承载梁，安装固定组件通过U型抱卡配合锁紧螺栓实现无焊接装配，安装时无需对承载方管进行打孔、焊接等二次加工，仅需按照作业幅宽要求调整各个齿组的横向间距，拧紧锁紧螺母即可完成装配，适配外边长40mm至80mm区间的常用方形承载管材，安装边界可根据配套动力的幅宽需求灵活增减齿组数量，

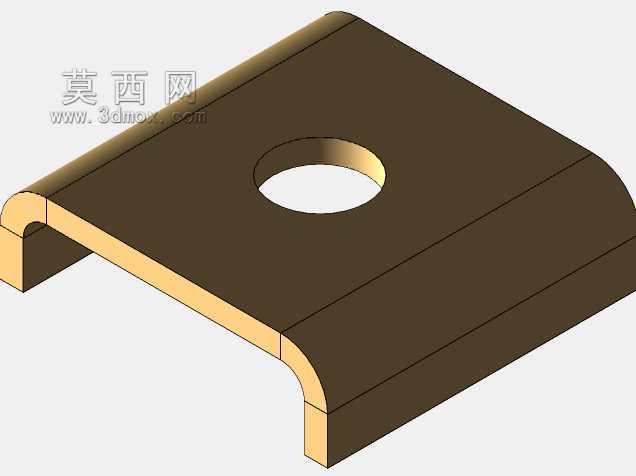

　　单组齿体的有效作业入土深度可通过调整抱卡在方管上的上下安装位置进行微调，调节区间在80mm至150mm之间，能适配不同土质条件下的整地深度要求。齿体本身采用弹簧钢热卷成型，端部做了圆弧收边处理，避免作业过程中勾挂田间残膜、作物长秸秆造成缠绕拥堵，卷绕段的曲率经过反复校核，既能保证入土时有足够的挠曲变形量卸除冲击载荷，又能保证齿端有足够的刚度切入板结土层，不会因为挠曲量过大导致作业深度不足。固定夹块采用铸钢材质，与方管贴合的接触面做了防滑齿纹处理，螺栓锁紧后能提供足够的摩擦力抵抗作业过程中齿体受到的土壤反力，避免齿组在方管上出现横向滑移、角度偏转的问题。从实际作业的工况适配性来看，这种卷齿结构在越过田间埋石、作物根茬等障碍物时，

　　齿体能顺着障碍物的轮廓向上抬升滑过，不会像刚性直齿那样出现别弯、折断的情况，同时卷绕形成的环形结构在作业过程中会产生小幅高频振动，能将粘附在齿体上的湿土块振落，减少黏土堵耙的问题，在黏重土质区域的作业适应性远优于传统直齿耙。整套结构的受力传递路径经过优化，齿体受到的土壤阻力首先通过卷绕段的弹性形变吸收一部分冲击载荷，剩余载荷通过夹块均匀传递到方管主梁上，不会出现局部应力集中导致的主梁变形问题，各个齿组的安装间距可根据作业需求灵活调整，针对残茬较多的地块可缩小齿间距提升碎茬效果，针对沙质土壤地块可适当放大齿间距降低作业牵引阻力。在结构建模过程中，需要重点校核抱卡夹紧力与作业阻力的匹配关系，避免夹紧力不足导致齿组转动，

　　同时要保证卷绕齿的曲率半径一致性，确保各个齿端的入土角度一致，避免作业过程中出现个别齿受力过大的偏载问题，齿端的热处理硬度需要控制在合理区间，既要保证足够的耐磨性，又要避免硬度过高导致冲击断裂。安装时需要注意各个齿组的卷绕方向保持一致，确保作业过程中齿体的变形方向统一，不会出现相邻齿体干涉碰撞的问题，方管主梁的两端需要预留足够的安装余量，用于和动力机械的悬挂架连接，预留长度根据配套悬挂架的连接尺寸确定，一般不小于150mm即可满足常规挂载需求。
