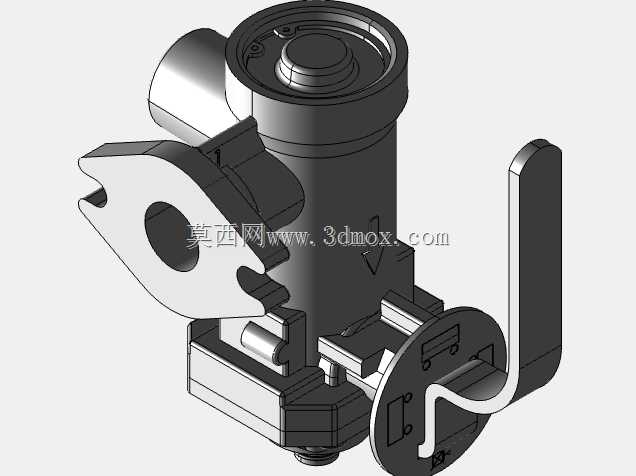

威伯科气制动LSV阀结构三维设计

在商用车气制动系统的管路布局设计中，负载传感阀（LSV）是决定前后桥制动力分配合理性的核心元件，直接关系到车辆不同载荷状态下的制动安全性，避免轻载时后轮抱死甩尾、重载时制动力不足的问题。这款适配M22×1.5端口螺纹的气制动阀，在结构设计上充分考虑了商用车底盘的安装空间限制，阀体采用法兰式安装结构，安装面的定位基准与底盘支架的安装孔位完全匹配，不需要额外设计转接支架就能直接固定在车架纵梁的指定位置，减少底盘装配时的零件数量与装配工序。

从功能实现逻辑来看，该阀的核心作用是根据车辆悬架的位移变化感知当前载荷状态，动态调节输入到后轮制动气室的气压值，调整范围覆盖1.4bar到2.8/3.4bar至4.3bar的区间，能够适配不同吨位的客车、卡车底盘制动需求。设计过程中首先要明确的是端口的安装边界，两个M22×1.5的螺纹端口分别对接气源输入与后轮制动输出管路，端口的伸出长度与朝向需要匹配底盘管路的走向，避免管路出现过小的弯折半径导致气阻或者管路早期磨损。阀体本身的重量控制在0.602kg，对于底盘零部件来说，这个重量区间不会给车架带来额外的载荷负担，同时也能保证阀体结构的强度要求，耐受车辆行驶过程中的振动与冲击。

建模过程中需要重点还原的是阀体内部的气压调节结构，包括活塞腔、弹簧预紧调节机构、载荷信号输入摆臂的连接结构，这些结构的尺寸公差直接影响阀的输出气压特性。比如预紧弹簧的安装腔深度，需要和弹簧的自由长度、预压缩量匹配，保证在空载状态下的初始输出气压符合设计要求；摆臂的转动角度范围需要和悬架的动行程对应，确保从空载到满载的全行程范围内，阀的输出气压能够线性变化，不会出现调节拐点突变导致制动力分配异常。

在实际装车应用场景中，这类阀通常安装在车架中部靠近后桥的位置，连接到后桥的悬架摆臂上，当车辆装载货物后，悬架被压缩，摆臂转动带动阀内部的调节机构动作，提升输出到后轮制动气室的气压上限；当车辆空载时，悬架复位，摆臂回到初始位置，阀会限制后轮的制动气压，避免后轮先于前轮抱死。设计三维模型的时候，需要预留出摆臂的运动空间，避免摆臂在转动过程中与阀体本身或者周边的车架、管路发生干涉，同时要考虑防尘罩的安装位置，防止泥水、灰尘进入摆臂的转动铰接点，导致阀的调节卡滞失效。

从安装尺寸的校核角度，法兰安装面的螺栓孔间距、螺栓规格都需要和现有底盘的安装支架通用，这样在车型改型的时候不需要重新设计支架，降低整车的零部件通用化成本。端口螺纹的密封形式采用端面密封加螺纹密封的组合结构，建模时需要还原密封槽的尺寸与位置，保证在10bar的工作压力下不会出现漏气问题。阀体的外形轮廓做了圆角过渡处理，避免应力集中，同时也能减少安装过程中对周边管路、线束的刮蹭损伤。

对于结构设计人员来说，这类阀的三维模型不仅要还原外观结构，更重要的是把各个运动部件的运动关系、安装接口的尺寸精度准确体现出来，这样在做底盘总布置的时候，才能准确校核管路走向、安装空间、运动干涉等问题，减少后期样车试制阶段的设计变更。比如在做制动系统的三维布线时，可以直接调用这个模型，把管路接头装配到端口上，模拟管路的弯曲半径，确认管路长度是否合适，有没有和周边的传动轴、板簧等运动部件发生干涉的风险。

在产品设计思路上，这款阀采用了模块化的结构设计，阀体部分、调节机构部分、信号输入部分可以单独拆分，方便后期的维护更换，不需要把整个阀从底盘上拆下来就能更换易损的密封件或者调节弹簧。阀体的材质采用压铸铝合金，在保证强度的同时降低自重，表面做阳极氧化处理，耐受底盘行驶过程中的泥水、融雪剂等腐蚀，提升零部件的使用寿命。建模的时候需要把这些材质对应的结构特征体现出来，比如压铸工艺的拔模斜度、安装面的机加工余量位置，这些细节会直接影响模型在后续生产工艺设计中的参考价值。
