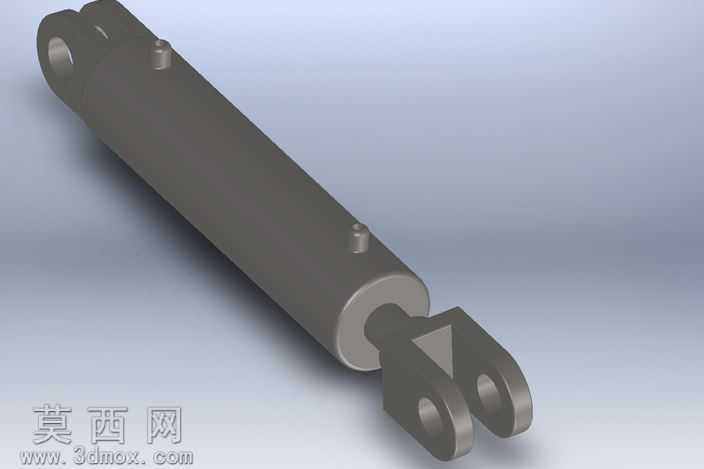

铰接式双耳环液压油缸三维结构模型

本模型为铰接式双耳环安装形式的液压油缸，采用三维建模软件完成全参数化结构设计，建模过程严格遵循液压油缸的实际工程设计规范，完整还原了产品的全部结构细节。模型整体包含缸筒、缸底、活塞杆、导向套、活塞、双耳环铰接头、油口接头、密封安装槽等全部核心结构部件，各部件间的装配关系完全符合实际装配逻辑，可直观展示油缸的伸缩动作原理。建模阶段首先以缸筒内径、活塞杆直径、额定行程为核心基础参数，通过草图绘制、凸台拉伸、切除拉伸等基础特征完成缸筒主体的构建，缸筒外壁的油口凸台采用异形凸台拉伸后做圆角过渡处理，避免应力集中的结构设计完全贴合工程实际。活塞杆部分采用阶梯轴结构设计，与活塞配合的轴段、与导向套配合的光轴段、与前端铰接头连接的轴段分别设置了对应的公差配合基准，前端双耳环铰接头采用一体化建模，耳环内孔预留了衬套安装空间，铰接孔的同轴度、对称度在建模时通过基准面约束完全保证，避免后续装配出现干涉问题。渲染阶段采用金属材质体系，缸筒外壁赋予深灰色哑光金属漆材质，模拟实际油缸表面的喷塑处理效果，活塞杆表面赋予高抛光镀铬金属材质，还原活塞杆表面的高光金属质感，油口接头、铰接头等部件采用与缸筒一致的深灰金属材质，整体渲染采用柔和的漫反射环境光，搭配定向主光源突出油缸的圆柱曲面轮廓，阴影设置为软阴影，避免生硬阴影遮挡结构细节。设计思路上优先考虑模型的工程实用性，所有结构尺寸均参考常用工程液压油缸的参数范围设定，各部件的壁厚、密封槽尺寸、安装孔位均符合液压元件的设计标准，既可以作为液压系统教学的演示模型，也可作为液压设备三维装配场景中的配套元件使用，模型结构无多余冗余特征，各部件可单独拆分编辑，方便后续根据实际需求调整行程、缸径等核心参数。
