通用航空喷气发动机承重安装支架

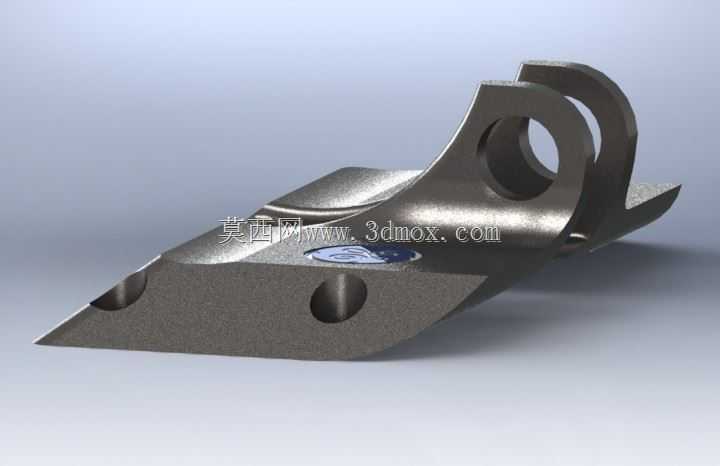

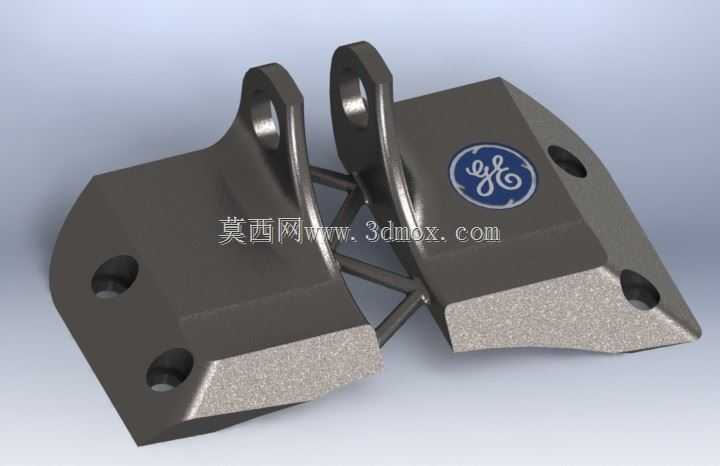

　　该支架作为喷气发动机与机身承力结构之间的核心连接构件，在航空动力总成装配场景中承担载荷传递与位置固定的关键作用，实际服役过程中需要将发动机工作产生的推力、振动以及自身重量稳定传导至机身安装节点，同时抵消不同工况下热胀冷缩带来的微量位移，避免硬连接造成的应力集中。从结构布局来看，支架采用左右对称的分体式基座设计，两侧基座底面为贴合安装面，分别开设两个沉头通孔，用于穿装高强度螺栓完成与发动机机匣或者机身安装节的锁紧固定，基座端部做了加厚磨砂处理，增大接触承压面积，降低接触面的压溃风险。上部伸出的两个带孔吊耳为核心承力部位，吊耳孔位经过同轴度校核，可配合销轴完成铰接式连接，适配发动机维护时的吊装对位以及工作状态下的小幅摆动补偿，

　　吊耳与基座之间通过交叉布置的加强筋连接，筋板采用镂空桁架式布局，在保证整体抗弯、抗扭截面模量的前提下尽可能去除冗余材料，控制构件整体重量，符合航空零部件减重设计的核心要求。建模过程中优先完成安装基准面的搭建，以两侧基座底面为装配基准定位所有孔位坐标，沉头孔的深度、孔径按照标准紧固件安装尺寸预留间隙，吊耳内孔添加衬套安装余量，避免长期铰接磨损后直接报废基体。外形边界方面，支架整体轮廓避开发动机周边管路、线缆的排布空间，所有外棱边做圆角过渡，消除应力集中开裂隐患，基座侧面预留的品牌标识区域采用平面铣削加工，不影响主体承力性能。实际选型适配时，可根据发动机的额定推力调整基座板厚与吊耳孔径，安装孔的孔距严格匹配对应机型的安装节点位，无需二次扩孔即可完成装配，支架的受力路径从上部吊耳销轴传入，经加强筋分散至两侧基座，再通过螺栓均匀传导到安装面，整条传力路径连续无突变，可有效降低振动疲劳带来的结构损伤，适配航空发动机长期高频振动的工作环境。
