轻量化异形双孔连接摇臂结构设计

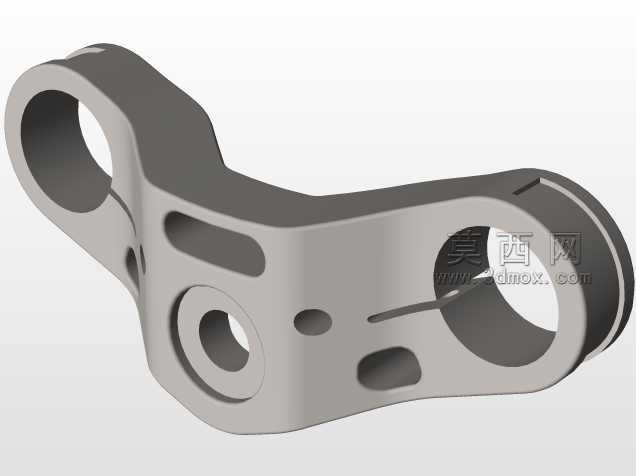

　　该异形双孔连接构件属于机械传动系统中的铰接摇臂类部件，常见于中小载荷的连杆传动机构、执行器末端联动结构以及专用设备的姿态调整组件中，在轻工自动化设备、小型特种作业机具、非机动车转向联动机构里都能见到同类结构的应用，核心作用是在两个铰接点位之间传递摆动力矩，同时通过自身的结构形态适配特定的安装空间避让需求，避免周边运动部件发生干涉。从结构设计逻辑来看，构件两端的大尺寸铰接孔是核心安装基准，两个孔的中心距是决定传动比与摆动行程的核心参数，设计时需要匹配对应铰接轴的公差带，通常选用H7/g6的间隙配合精度，既保证铰接转动的灵活性，又避免配合间隙过大导致的传动回差。孔位周边做了加厚的环形凸台设计，这部分结构是为了提升铰接位置的局部刚度，

　　抵消铰接副在反复摆动过程中产生的接触应力，避免长期交变载荷下孔位出现椭圆化变形，延长构件的疲劳寿命。构件主体的臂身部分没有采用等截面的实心结构，而是在非主要受力的区域开设了多个不同形状的减重槽，包括长圆形通孔、圆形小孔以及侧边的开放式槽口，这种设计并非单纯为了减重，一方面是通过去除低应力区的冗余材料，降低构件整体的转动惯量，让摆动动作的响应速度更快，减少驱动端的动力损耗；另一方面，这些槽口也可以作为装配过程中的工艺避让位，方便周边管线、紧固件的安装操作，同时在构件铸造或者机加工过程中，能够减少材料内部的应力集中，降低热处理环节的变形概率。臂身与两端环形凸台的过渡位置全部采用了大圆角平滑过渡，没有尖锐的直角棱边，

　　这是为了避免应力集中点的产生，因为摇臂在承受摆动载荷时，截面突变的直角位置很容易出现应力峰值，长期往复载荷下会萌生疲劳裂纹，大圆角过渡能够让应力流线在构件内部平滑传递，大幅提升构件的抗疲劳性能。从安装边界来看，构件整体的外轮廓需要满足摆动行程内的空间包络要求，设计时已经对两个铰接孔的最大摆动角度做了运动仿真校核，确保在整个工作行程内，构件的外边缘不会与周边的固定支架、相邻传动件发生碰撞。构件侧面的小直径螺纹孔是用于安装限位挡片或者位置感应触发片的接口，这类附属结构的集成设计，能够减少整个传动机构的额外安装零件，让整体结构更加紧凑。在材质选择上，这类构件通常选用高强度铝合金或者球墨铸铁材质，铝合金材质适合对重量要求严苛的轻量化场景，

　　通过硬质阳极氧化处理提升表面耐磨性能；球墨铸铁材质则适合载荷更大、冲击更强的工作场景，自身的减震性能更优，能够降低传动过程中的振动与噪音。建模过程中，对所有的配合面都做了公差标注的预留，铰接孔的内表面预留了磨削加工的余量，非配合面的拔模角度也按照铸造工艺要求做了统一设置，确保模型能够直接对接生产工艺，不需要二次调整结构。
