户外便携可拆卸折叠烧烤炉结构设计

　　这款可拆卸烧烤炉的结构设计，核心围绕户外露营、近郊自驾、庭院小聚这类非固定场景的使用需求展开，区别于传统固定式砖砌烧烤台、笨重的一体式焊接烧烤架，整套结构完全采用无额外紧固件的插接拼装逻辑，所有部件拆分后可形成规整的扁平堆叠状态，普通家用轿车后备箱侧袋、露营装备收纳箱均可轻松容纳，单人即可完成全部搬运与组装操作，无需借助扳手、螺丝刀等额外工具。

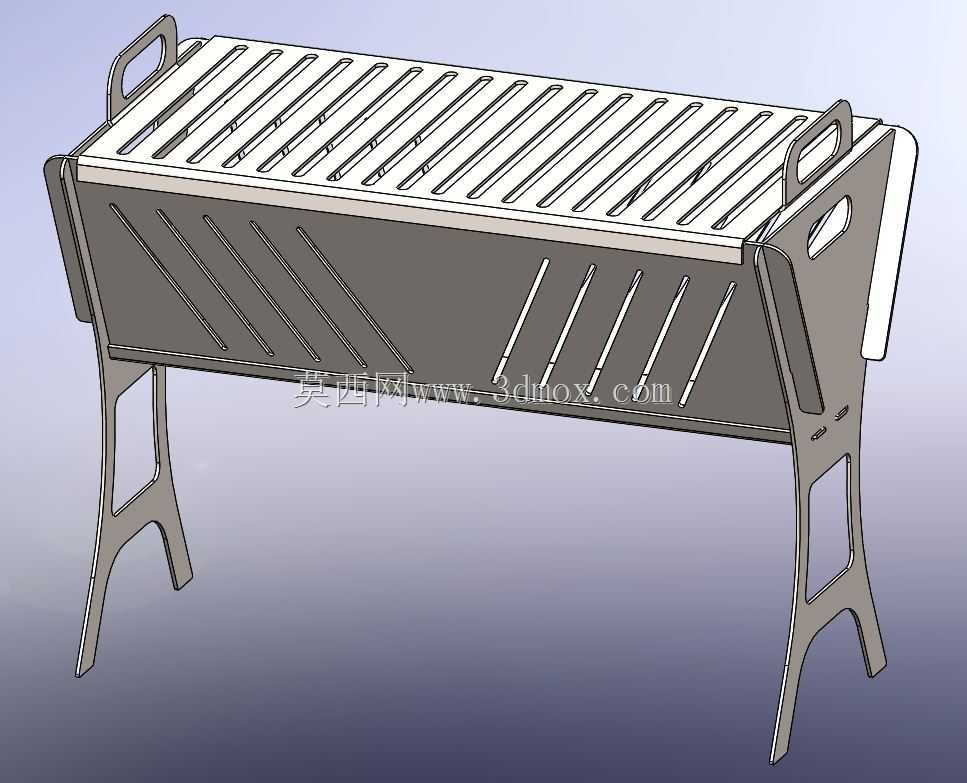

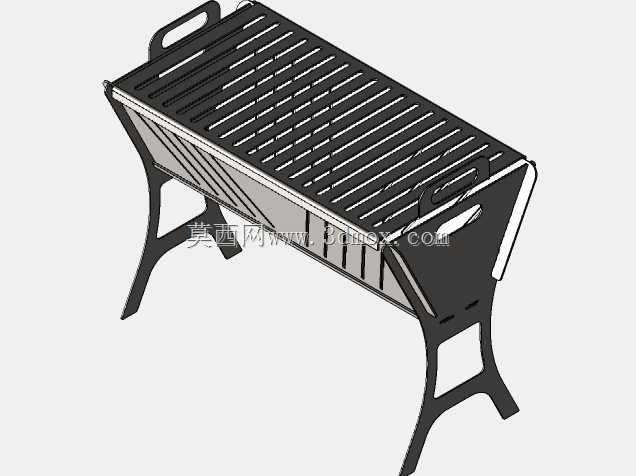

　　从实际使用的功能逻辑来看，炉体主体采用薄钢板折弯成型的槽型结构，侧壁开设多组斜向通风槽，既可以在炭火燃烧过程中形成自然的侧向进风通道，避免炭块因缺氧出现闷燃、起烟量过大的问题，同时斜向开槽的结构能够阻挡炭块在搬运、晃动过程中从侧方滑落，开槽的尺寸经过反复校核，既保证通风面积满足3-5人份食材烤制的供氧量需求，又不会因开孔过大导致炭块漏出烫伤使用者。炉体顶部的烤网采用等距条形格栅结构，格栅间隙控制在12mm左右，既可以避免小块食材、烤签从间隙掉落，又能让炭火的热量直接辐射到食材表面，形成均匀的烤制受热面，烤网两端设置的折弯提手，可在需要添加炭块时，直接用配套的防烫工具抬起烤网，无需等待完全降温即可操作。

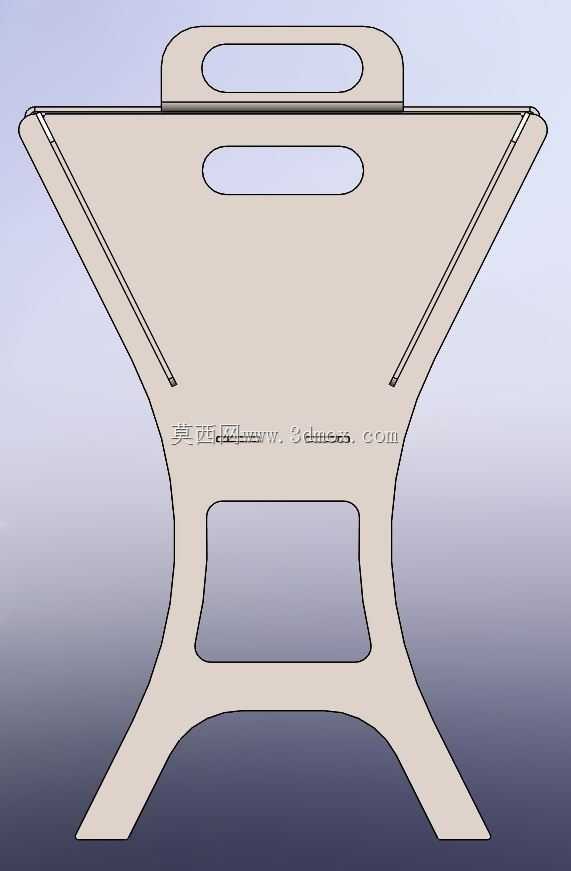

　　两侧的支撑支架采用一体化钣金折弯成型，支架上部设置的插接卡槽与炉体侧壁的凸台结构完全匹配，安装时只需将支架对准卡槽向下卡入即可完成固定，支架下部的叉型支脚结构，能够在不平整的草地、砂石地面、硬质铺装路面上形成稳定的四点支撑，支脚的倾斜角度经过重心校核，即使炉体一侧放置较重的食材、工具，也不会出现侧翻风险。支架上部预留的镂空提手位，在组装完成后可作为整炉的搬运着力点，拆分后又不会额外占用收纳空间，同时支架与炉体的接触位置设置了微小的止退卡口，避免使用过程中受碰撞导致支架松脱。

　　整套结构的安装边界设计充分考虑了普通使用者的操作习惯，所有部件的拼装方向均设置了明显的防呆结构，不存在反向安装的可能性，拆分状态下所有部件的最大外轮廓尺寸控制在600mm250mm50mm以内，堆叠后的总厚度不超过80mm，组装完成后的整体高度为350mm，刚好适配成年人站立烤制时的操作高度，无需额外弯腰操作，长时间使用不会产生明显的腰部疲劳。炉体的有效烤制长度为550mm，可同时容纳10-12根烤签或者2块整块的烤制食材，满足小群体的聚餐使用需求。

　　从结构设计的工艺性角度来看，所有部件均采用常规钣金加工工艺即可完成生产，折弯、激光切割工序即可实现全部零件的成型，无需复杂的冲压模具、焊接工序，生产门槛较低，同时后期使用过程中如果某一部件出现烧蚀、变形，可单独更换对应零件，无需整体报废，降低了长期使用的维护成本。炉体的板材厚度选择兼顾了重量与耐用性，既不会因板材过薄导致高温下出现变形翘曲，又不会因板材过厚增加整体重量，影响便携性能。通风槽的排布位置避开了炭层的最高温区域，减少高温烟气对槽口边缘的直接烧蚀，延长炉体的使用寿命。烤网的格栅条采用向上凸起的圆弧截面，能够减少食材与烤网的接触面积，避免烤制过程中食材粘黏在烤网上，同时清洁时只需用钢丝刷顺着格栅方向擦拭即可清理干净，没有多余的卫生死角。
