GRC型3/4英寸防爆导管出线接线盒

　　在石化厂区、油气输送场站、粉尘加工车间这类存在易燃易爆介质的危险作业区域，电气线路的分接、转接环节一直是防爆管控的核心节点，这类场景下普通的塑料接线盒、金属明装盒完全无法满足隔爆要求，一旦盒内出现电弧、火花，就会引燃外部的爆炸性混合物，引发安全事故，这款GRC型3/4英寸规格的导管出线盒，正是针对这类危险区域的电气布线需求设计的隔爆型接线部件。

　　从实际使用场景来看，这类接线盒主要承担三类功能：一是作为穿线导管的线路转接节点，当镀锌防爆导管需要转角、分线时，通过盒体的接口实现管路的连通固定，同时给线缆预留足够的弯曲、接续空间；二是作为线缆接头的防护壳体，盒体内部可以容纳线缆的绞接、压接接头，避免接头裸露在外受到机械损伤或者介质腐蚀；三是实现隔爆功能，盒体的结构强度、接合面间隙都符合隔爆型电气设备的要求，即便盒内部因为线路故障产生燃爆，火焰也不会通过接合面的间隙引燃外部的爆炸性环境。

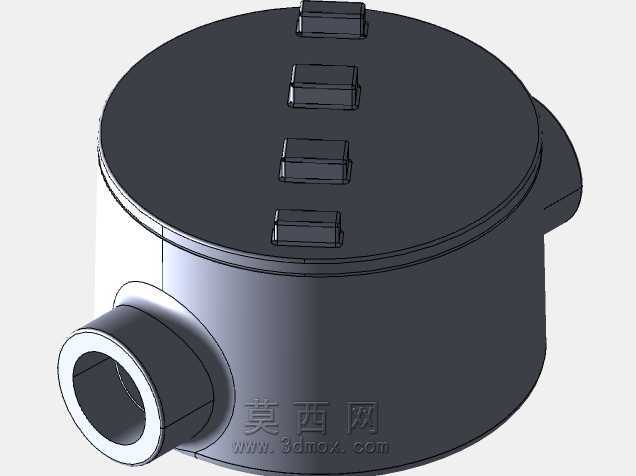

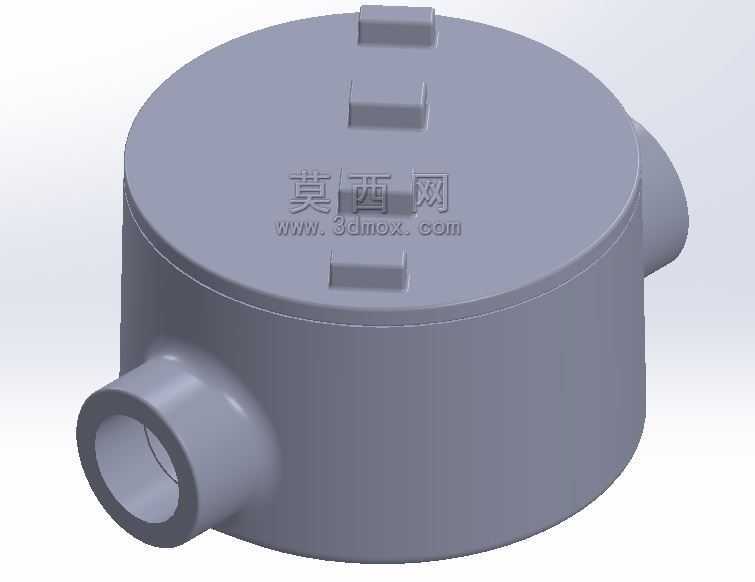

　　从结构设计的角度来看，这款接线盒采用了圆柱形的盒体结构，相比方形盒体，圆柱形的壳体在承受内部爆炸压力时应力分布更均匀，不会出现方形盒角部的应力集中问题，同等壁厚下抗爆能力更强，也能减少壳体在压铸成型时的缩孔、变形缺陷。盒盖和盒体采用止口式接合结构，接合面的宽度、间隙都严格匹配隔爆要求，盒盖上设置的三个凸起结构，是开盖时的施力卡位，在现场维护时可以用专用扳手卡入凸起位置拧开盒盖，避免因为盒盖和盒体之间的密封胶粘连、锈蚀导致无法开盖，同时这三个凸起也能在盒盖堆叠存放时起到防滑定位的作用，避免盒盖表面的涂层被刮擦损伤。

　　盒体侧面设置的两个3/4英寸NPT螺纹接口，是和防爆导管连接的部位，NPT锥管螺纹的密封特性可以保证管路连接后的密封性，不需要额外加装过多密封填料就能达到防爆要求的密封等级，两个接口呈90度直角布置，适配现场最常见的直角转弯布线需求，当然如果现场需要其他方向的接口配置，同系列也有对应不同接口数量、角度的型号，这个两通直角款是现场使用量最大的通用型号。接口的螺纹加工精度直接影响安装后的密封性能，建模时特意保留了螺纹收尾的退刀结构，和实际加工的零件结构完全一致，不会出现螺纹直接延伸到盒壁的理想化建模错误，方便后续做装配干涉检查时，准确判断导管拧入后的实际位置，避免因为建模误差导致现场安装时导管拧入深度不足或者顶到盒内的线缆。

　　从安装边界来看，这款接线盒的整体外径控制在100毫米左右，盒体高度不含接口部分约70毫米，安装时需要预留的操作空间不小于150毫米见方，不管是直接固定在墙面、支架上，还是串联在导管管路中间，都不会占用过多的安装空间。盒体的壁厚按照隔爆要求设计不小于3毫米，采用铸铝合金材质压铸成型，重量比铸铁壳体轻60%以上，现场安装时单人就能完成固定、穿线、接线的全套操作，同时铝合金材质的耐腐蚀性能也能适应户外、沿海区域的腐蚀环境，表面喷塑处理后可以耐受常见的酸碱雾气、盐雾腐蚀，不需要额外做防腐处理。

　　在做三维建模的时候，特意还原了产品的所有工艺细节，比如盒体和接口连接处的铸造圆角，盒盖边缘的倒角，接合面的配合公差，这些细节在做装配仿真、工程图导出的时候都能直接使用，不需要二次修改。很多工程师在做防爆区域的电气布线设计时，往往会忽略接线盒的实际安装尺寸，导致现场布线时出现导管和其他设备干涉、接线盒安装空间不足的问题，这个模型的所有尺寸都和实物1:1对应，导入到布线装配体中就能直接用来做干涉检查，提前预判现场安装可能出现的问题。另外盒体内部的空腔尺寸也做了准确还原，可以用来核算盒内的线缆容纳数量，按照规范要求，防爆接线盒内的线缆填充率不能超过空腔容积的40%，通过模型的空腔体积参数就能直接计算最多可以穿入多少根对应规格的线缆，避免现场接线时出现线缆过多塞不进去、或者填充率超标不符合防爆规范的问题。

　　这类隔爆型接线盒和普通的民用接线盒最大的区别，就在于所有的结构设计都是围绕防爆安全要求展开的，没有多余的装饰性结构，每一个尺寸、每一处结构都有对应的规范依据，比如接合面的长度、间隙，螺纹的啮合扣数，壳体的抗冲击强度，都需要符合对应的防爆标准要求，建模的时候如果忽略了这些细节，做出来的模型就只能用来做外观展示，无法用于实际的工程设计选型。这个模型在建模时就严格对照实物的工程尺寸，所有配合面的公差、结构细节都和实物一致，不管是用来做厂区布线的三维布局，还是用来做防爆电气系统的装配演示，都能满足工程使用的精度要求。
