带安装孔圆形凸面密封端盖结构设计

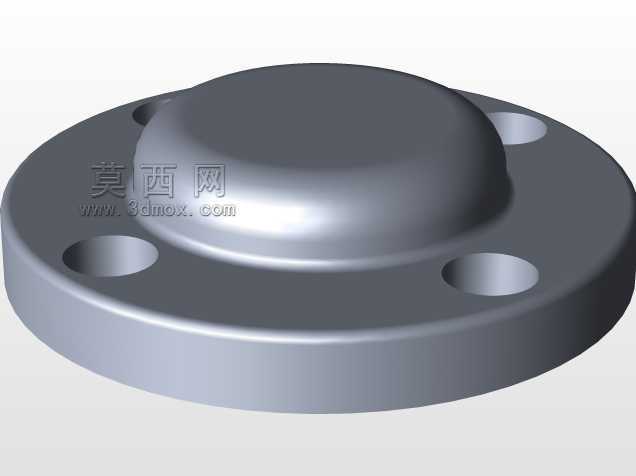

　　在流体输送管路、小型密闭腔体、动力输出轴端的防护设计中，这类带安装孔的圆形凸面端盖是应用频次极高的封堵类零件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在装配阶段才发现密封失效、安装错位、承压不足的问题。从实际工程应用场景来看，这类端盖常被用在低压气动回路的末端封堵、小型齿轮箱的检修口封盖、液压泵站的预留油口封堵、薄壁罐体的端口密封位置，部分对外观有要求的外露设备端口，也会采用这类带圆弧凸面的端盖做封堵，相比平盖结构，凸面设计能更好分散外部冲击载荷，同时避免平盖容易出现的应力集中变形问题。

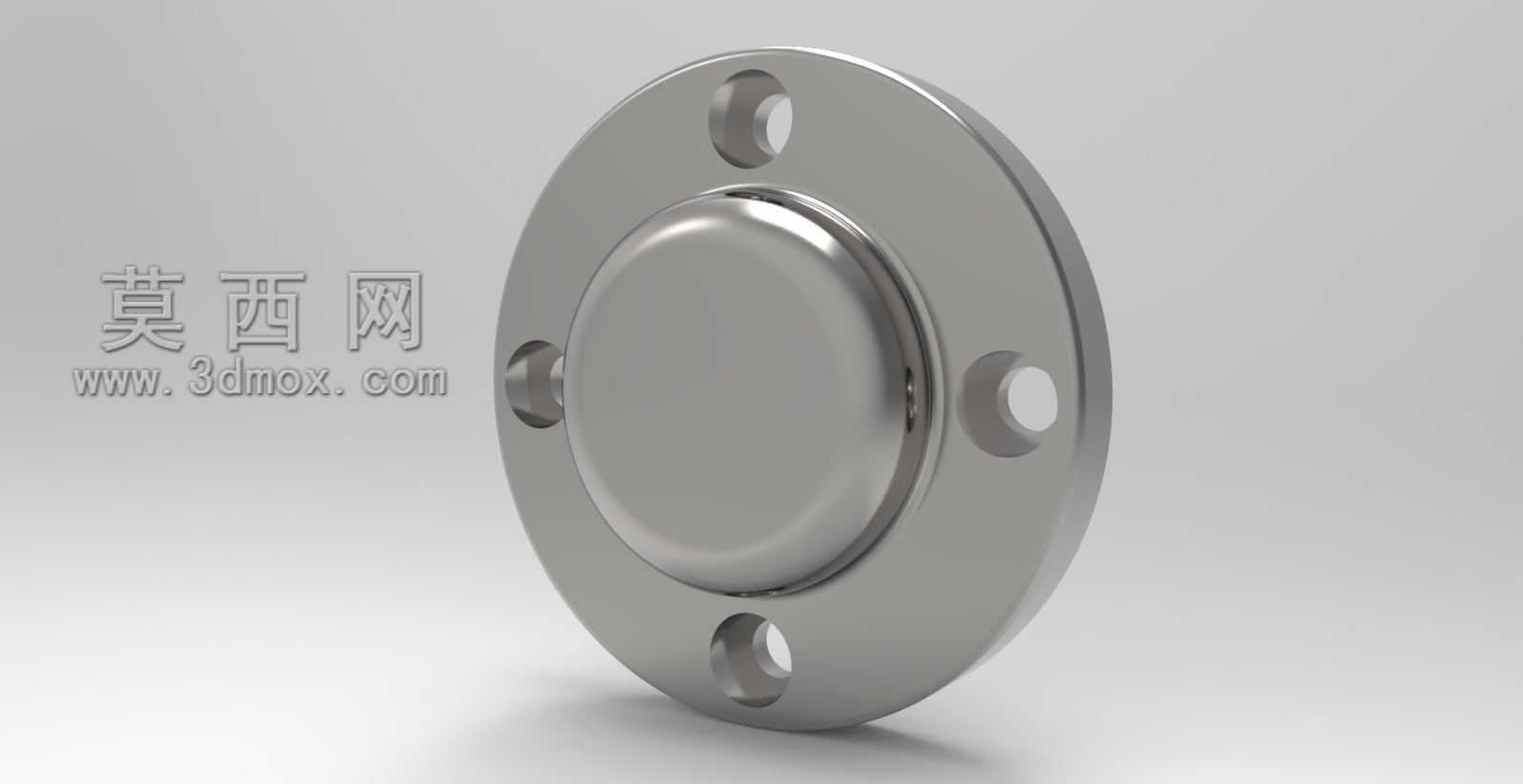

　　从功能特性上看，这个端盖的核心作用有三个层面，第一是实现端口的物理封堵，隔绝腔体内部介质与外部环境的接触，避免内部润滑脂泄漏、外界粉尘水汽侵入腔体内部；第二是承担一定的承压作用，凸面的球面过渡结构能让内部介质压力均匀分散到整个盖体，相比同厚度的平端盖，承压能力能提升40%左右，在低压工况下不需要额外做加强筋结构就能满足强度要求；第三是实现快速装配定位，端盖外缘均匀分布的四个通孔是安装定位结构，装配时不需要额外做定位工装，直接对准配对法兰或者腔体端口的螺纹孔，穿入紧固件就能完成固定，四个孔的均布设计也能让紧固力均匀分布在密封面上，避免局部压紧力不足导致的密封泄漏。

　　设计这类端盖的时候，首先要确认的是配对安装面的尺寸边界，端盖的外缘直径要比配对密封面的外径大2-3mm，保证密封面能完全被端盖覆盖，避免密封垫片外露被介质腐蚀；凸面的凸起高度不能过高，一般控制在端盖总厚度的1.5-2倍，过高的凸面会占用腔体内部的有效空间，同时会在凸面与外缘法兰的过渡位置产生较大的应力集中，在承压时容易出现开裂；四个安装孔的中心圆直径要严格匹配配对件的螺纹孔中心距，孔的直径要比选用的紧固件公称直径大0.5-1mm，预留一定的装配调整余量，避免加工误差导致紧固件无法穿入，同时孔的位置要做倒角处理，避免穿入螺栓时刮伤螺栓螺纹，也能减少应力集中。

　　密封面的设计是这类端盖的核心细节，端盖与配对件接触的法兰面要保证平面度在0.1mm以内，表面粗糙度控制在Ra1.6-Ra3.2之间，过于粗糙的表面会让密封垫片产生微观间隙，导致密封失效，过于光滑的表面则会让垫片在受压时无法产生足够的形变填充微观间隙，同样会影响密封效果。凸面的圆弧过渡位置要做圆角处理，圆角半径不小于2mm，避免冲压或者机加工过程中出现裂纹，同时在承受内部压力时，圆角位置能平滑传递应力，不会出现应力突变。

　　在实际选型应用中，要根据腔体内部的介质类型、工作压力、工作温度选择端盖的材质，常规工况下采用普通碳钢做表面镀锌处理就能满足防锈和强度要求，有腐蚀介质的工况可以选用304或者316不锈钢材质，食品级工况则要选用符合食品接触标准的304不锈钢并做表面抛光处理。安装时要注意紧固件的拧紧顺序，采用对角交替拧紧的方式，分2-3次逐步拧紧到规定扭矩，避免单次拧紧单个螺栓导致端盖倾斜，密封面压紧力不均出现泄漏。另外要注意，这类端盖的凸面是朝向腔体外侧还是内侧，要根据实际工况调整，如果是承受内部正压的工况，凸面朝外能更好分散压力，如果是承受外部负压的工况，凸面朝内则能提升抗变形能力，很多设计人员容易忽略这个方向问题，导致端盖在负压工况下被吸瘪变形。

　　从建模逻辑上看，这类零件的建模不需要复杂的曲面操作，先绘制外缘法兰的草图，拉伸得到法兰基体，再在法兰端面绘制凸面的旋转轮廓，旋转切除或者旋转凸台得到凸面结构，之后绘制安装孔的草图，拉伸切除得到通孔，最后对所有锐边做倒角和圆角处理即可。建模时要注意安装孔的位置要采用圆周阵列的方式生成，保证四个孔的角度误差在允许范围内，同时要标注清楚关键尺寸：端盖总外径、安装孔中心圆直径、安装孔直径、凸面凸起高度、端盖总厚度、过渡圆角半径、密封面平面度要求，这些尺寸是后续加工和装配的核心依据，不能出现漏标或者公差标注不合理的问题。

　　在设备维护层面，这类端盖的拆卸和更换都非常便捷，只需要对角松开四个紧固件就能取下端盖，不需要拆解周边的其他管路或者零件，对于需要定期检修的腔体端口，采用这类端盖能大幅降低维护的时间成本。相比焊接式的封堵端盖，这种螺栓连接的端盖可重复拆装使用，在设备调试阶段需要频繁打开端口检查内部情况时，优势非常明显，不会因为多次焊接破坏端口的结构强度。
