拼接式球面结构足球三维数模设计

　　做这个球面拼接结构的数模时，最先要考虑的是实际球面拼接的装配间隙控制，毕竟传统足球的多边形块体拼接，本质上是曲面壳体的分块拟合问题，不能直接拿平面多边形去凑球面，不然拼到最后要么块体之间出现缝隙，要么边缘干涉压合不上。实际做结构拆分的时候，先确定基础球面的曲率半径，所有分块的内表面都要贴合这个基准球面，外表面则根据表皮厚度做等距偏移，保证每一块的壁厚均匀，不会出现局部过薄或者堆料过厚的情况，这一点不管是做实物的注塑成型还是3D打印验证，都是必须满足的基础要求。

　　从应用场景来说，这种分块式球面结构不止用于体育用品里的足球制作，在曲面壳体建筑的穹顶分块、大型球形储罐的瓣片拼接、球形装饰构件的模块化生产里，都能用到相同的设计逻辑——把完整的连续球面拆分成若干个可单独加工的单元块，降低大尺寸曲面构件的加工难度，同时也方便运输和现场装配。做分块设计的时候，要注意每一块的边缘接缝走向，尽量让相邻块体的接缝线均匀分布在球面上，避免出现某一块尺寸过大或者形状过于狭长的情况，不然加工的时候容易出现变形，装配的时候对位难度也会提升。

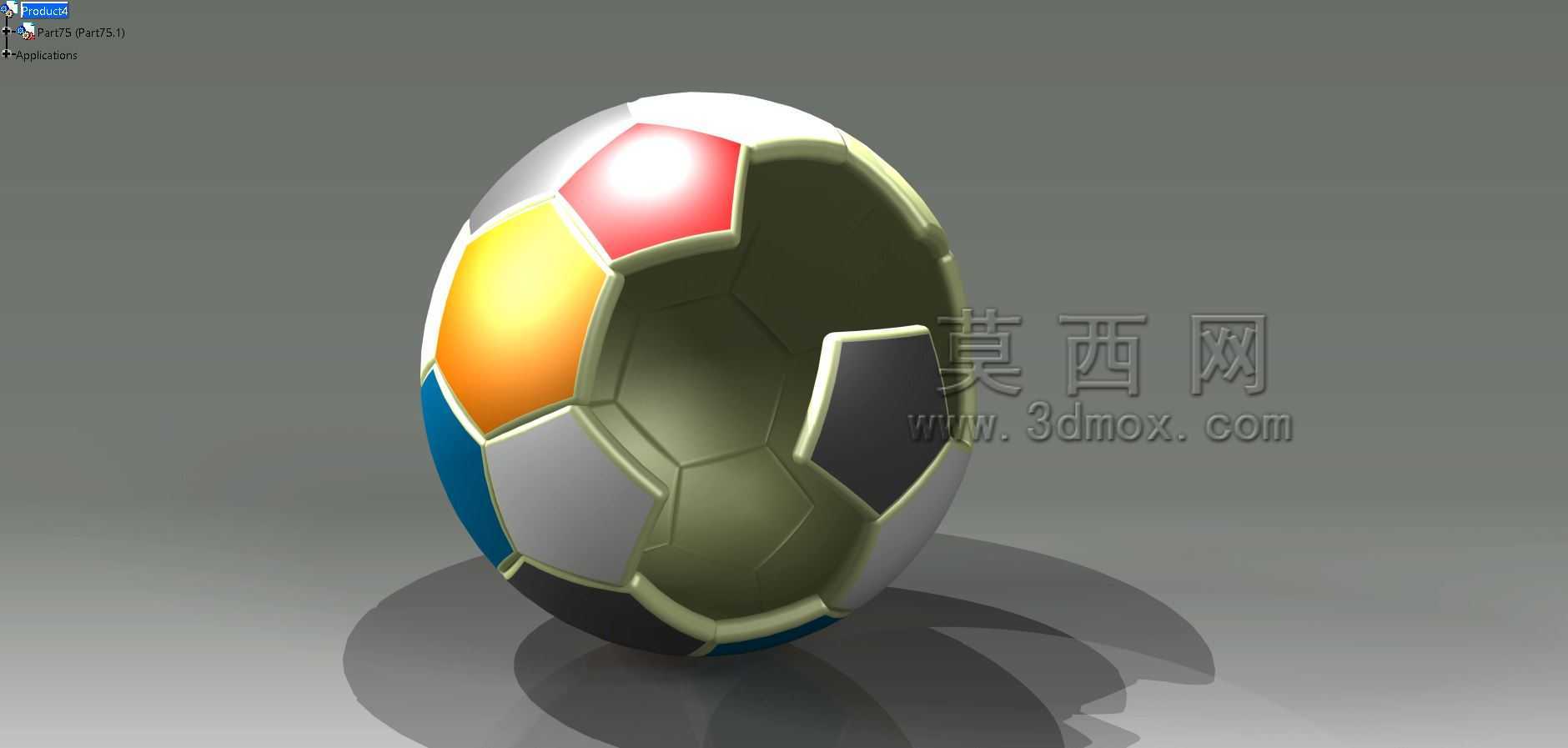

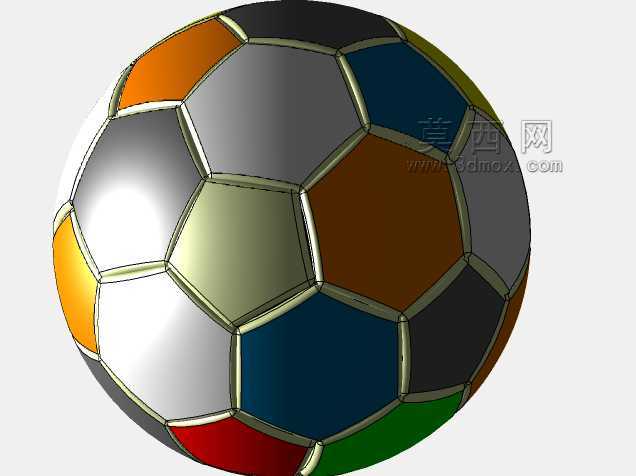

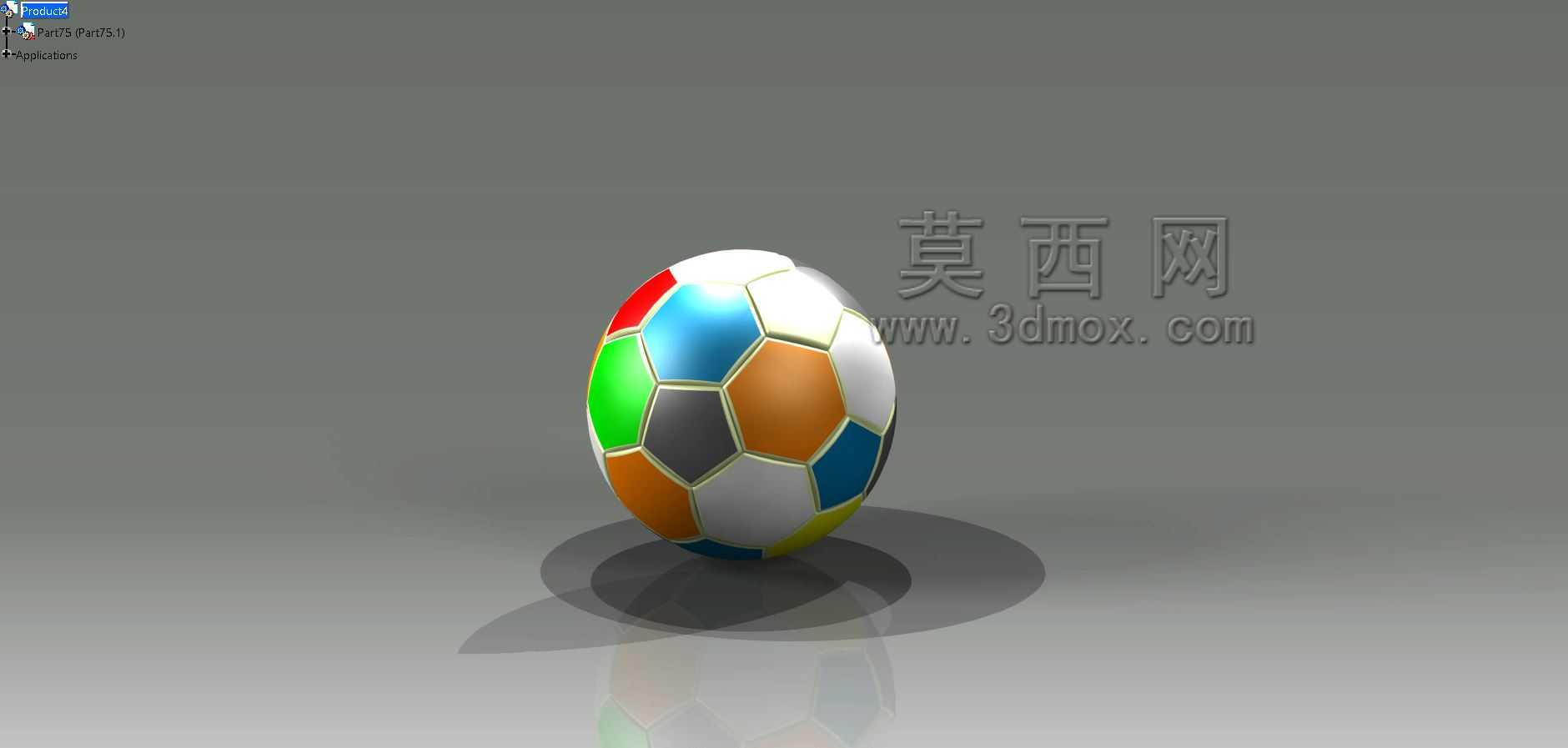

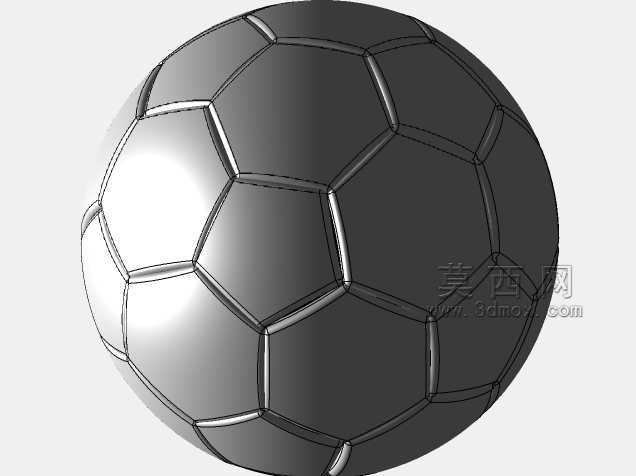

　　具体到结构细节上，每一块多边形瓣片的边缘都要做配合止口，就像图里数模展示的那样，相邻瓣片的边缘有叠合的搭接边，装配的时候可以互相限位，不需要额外做复杂的定位工装就能快速拼合，这种止口结构的深度要控制在壁厚的三分之一左右，太深会削弱瓣片本身的结构强度，太浅又起不到定位防错位的作用。瓣片的边角位置要做圆角过渡，不能留尖锐的直角，不然不管是注塑生产时的应力集中，还是实际使用过程中的磕碰，都容易从边角位置出现开裂。

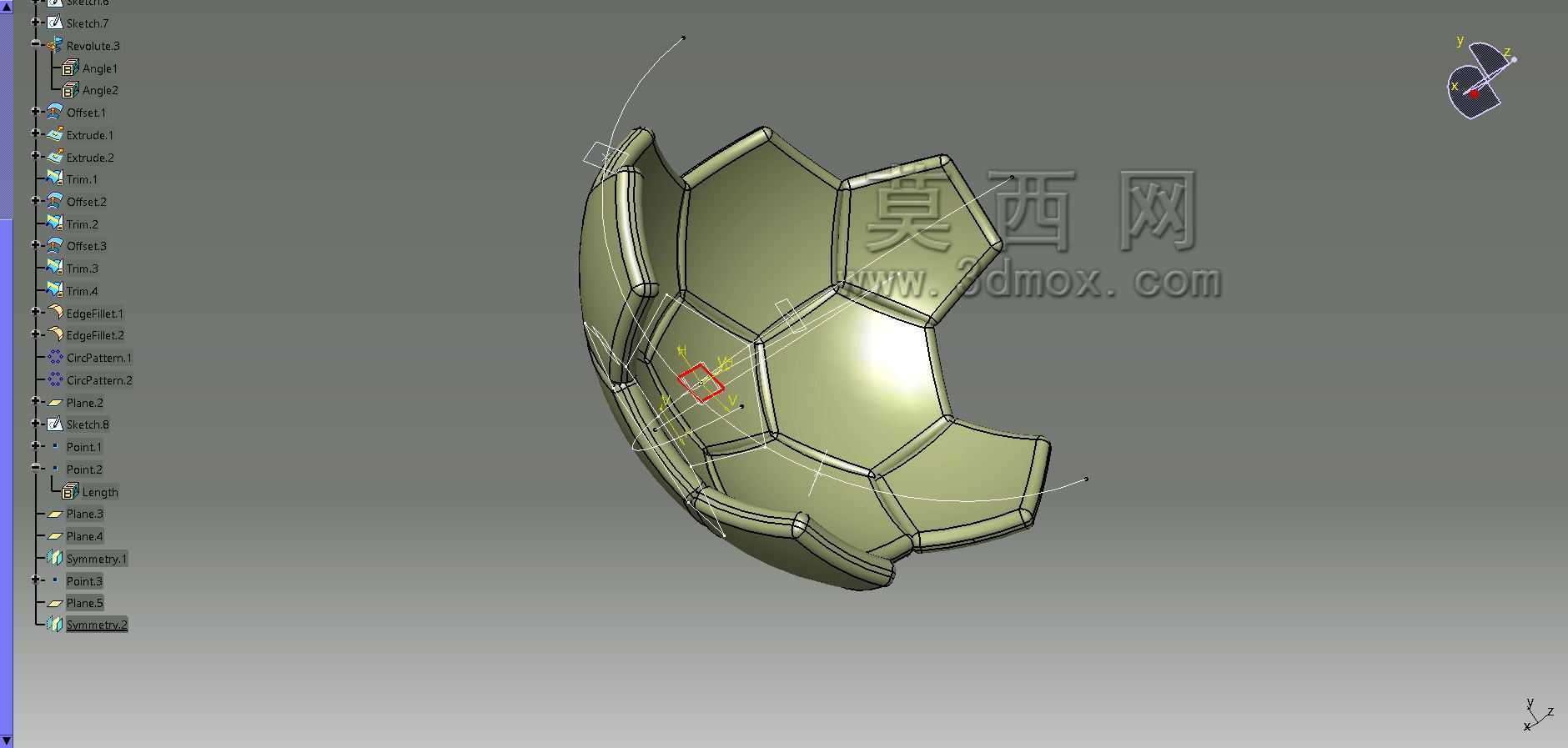

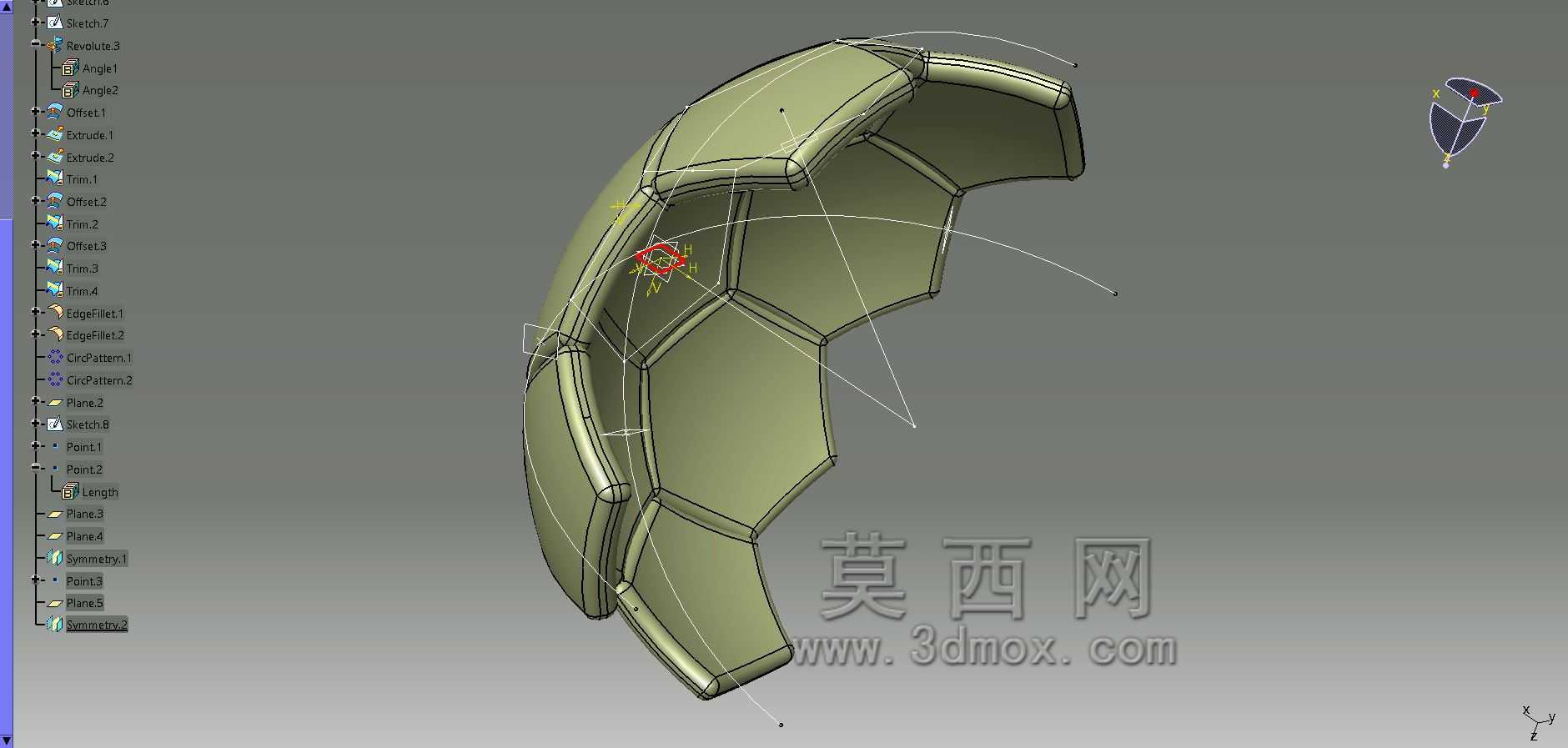

　　设计过程中还要考虑装配后的整体球面圆度，每一块瓣片的曲面偏差要控制在合理范围内，单块的曲面轮廓度如果超差，拼合之后整个球面就会出现局部凸起或者凹陷，影响最终的成品外观和使用性能。做曲面建模的时候，不能只用简单的拉伸或者旋转命令生成块体，要先在球面上绘制分块的投影线，再通过曲面修剪、加厚的方式生成实体，保证每一块的曲面都和基准球面完全贴合，边缘的配合面要做拔模斜度，方便生产时的脱模，也能让装配的时候块体之间可以顺畅滑入配合位，不会出现卡滞。

　　从安装边界的角度来说，这种分块球面如果用于工业场景的球形构件，所有瓣片的连接孔位要统一基准，在分块的时候就提前预留好连接结构的安装位置，不要等块体生成之后再额外打孔，不然容易打穿曲面壁厚，也会破坏整体的受力均匀性。瓣片之间的连接如果采用粘接或者焊接工艺，接缝位置要预留均匀的胶槽或者焊道空间，保证连接之后的接缝平整，不会出现高低差。如果是用于体育用品的足球结构，还要考虑块体拼接之后的整体回弹性能，壁厚的选择要匹配材料的弹性模量，保证拼合后的球体受力变形量在合理范围内，不会因为局部刚度过高影响使用触感，也不会因为刚度过低容易出现永久变形。

　　另外在做结构拆分的时候，要尽量减少特殊形状块体的数量，尽量让同规格的块体可以通用互换，这样生产的时候只需要开少量规格的模具，就能完成整个球体的拼接，大幅降低生产制造成本。就像传统足球采用五边形和六边形两种块体拼接的逻辑，就是用最少的块体规格实现完整球面的拟合，这个设计思路在工业球形构件的分块设计里同样适用，通用化的块体不仅能降低模具成本，后期维护更换的时候也不需要单独定制特殊块体，维护效率更高。建模过程中还要反复验证每一块的可加工性，避免出现倒扣结构或者无法加工的曲面特征，所有特征的设计都要匹配对应的加工工艺，不管是注塑、冲压还是钣金成型，都要保证块体可以顺利加工出来，不会出现设计完成却无法落地生产的问题。
