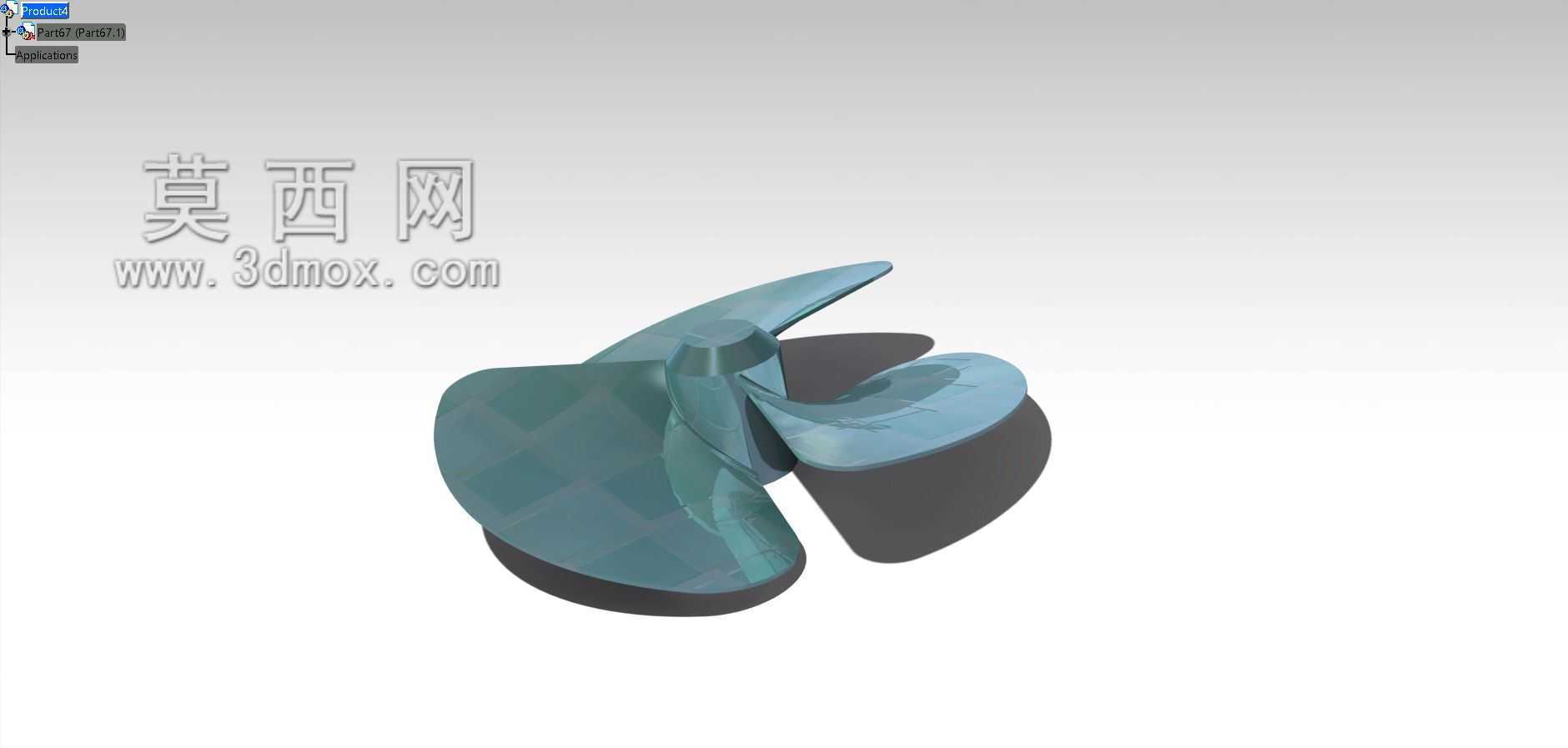

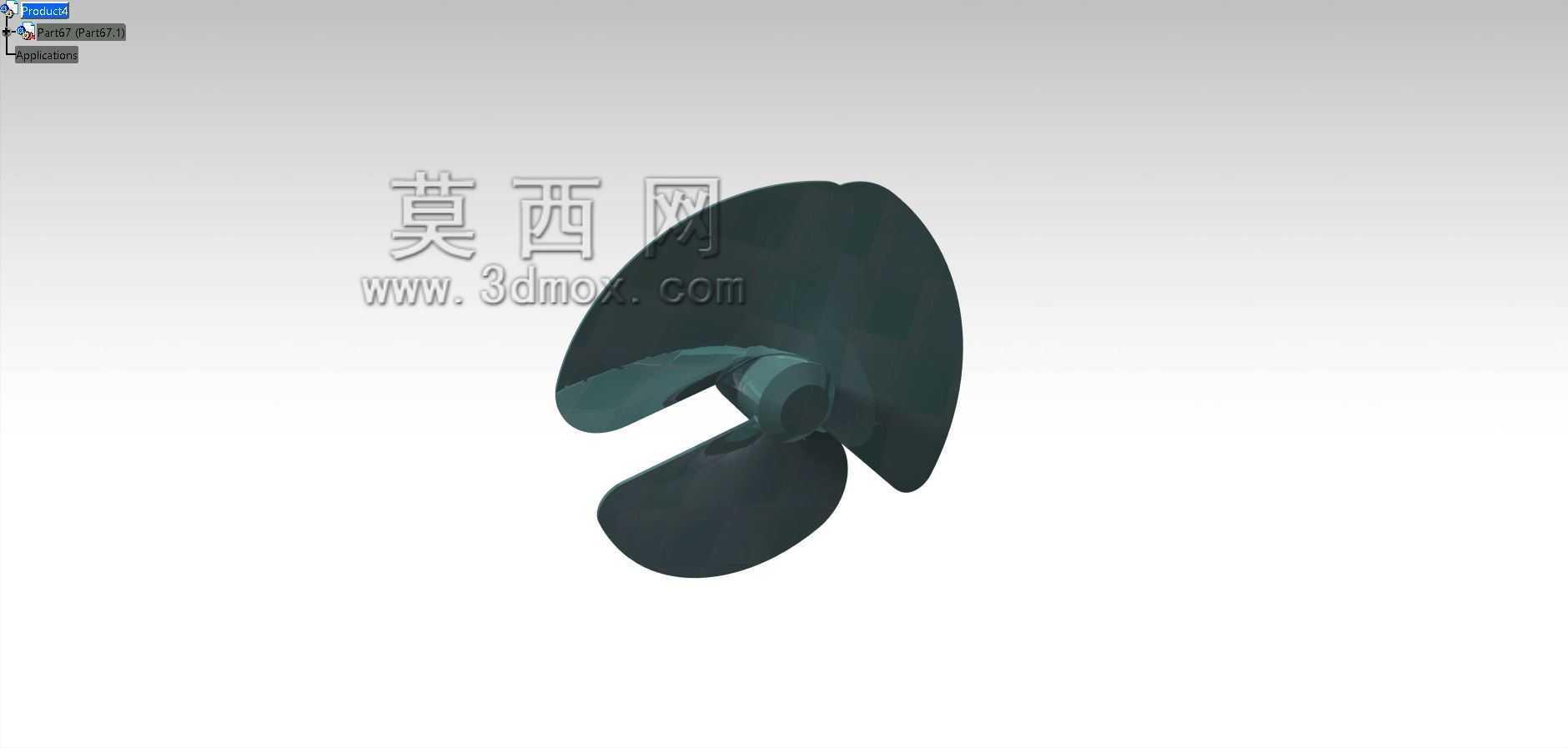

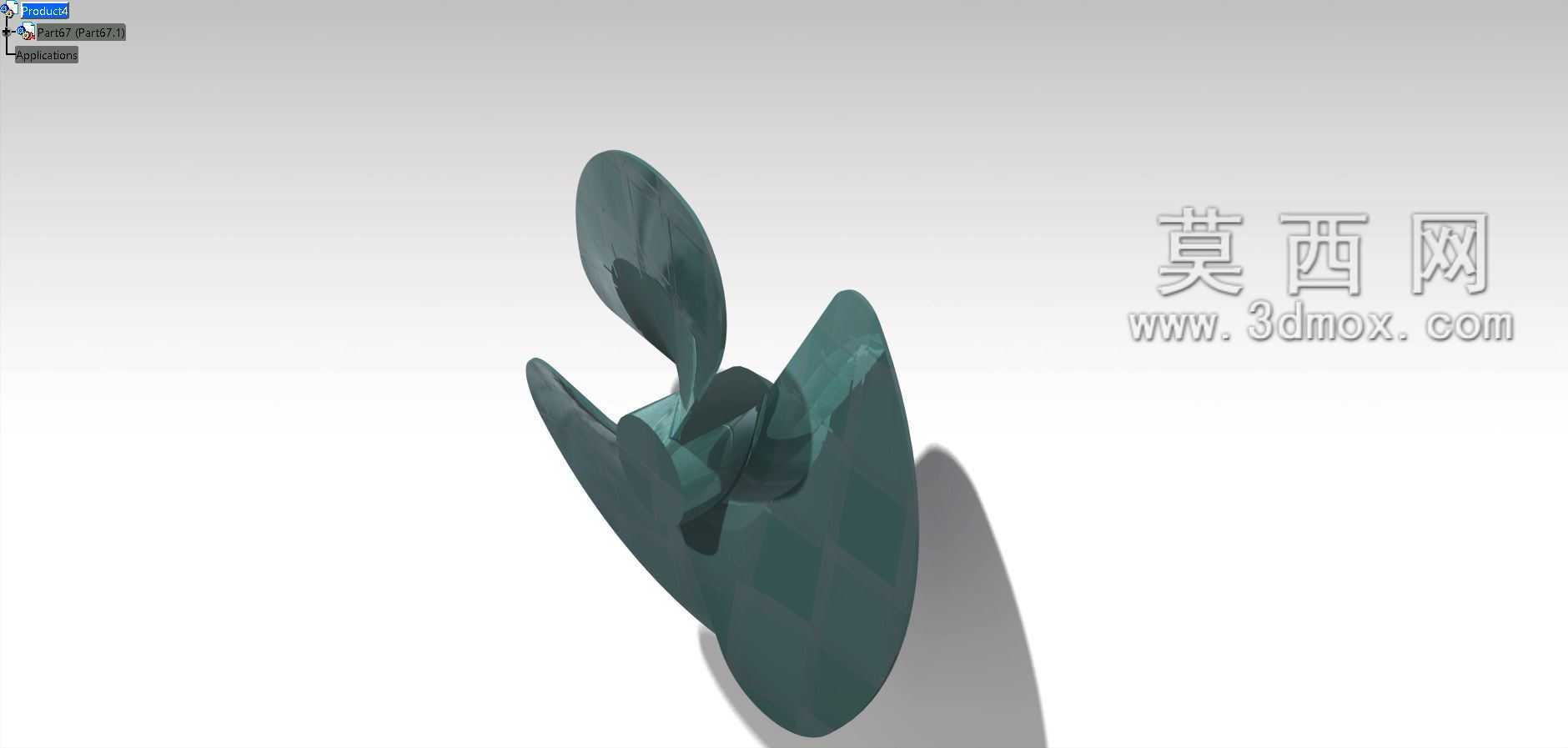

三叶曲面结构船舶推进螺旋桨

　　在船舶与水下航行设备的动力系统中，螺旋桨是将轴系旋转扭矩转化为轴向推进力的核心执行部件，其曲面精度直接决定动力转化效率与航行过程中的振动噪声水平。这款三叶结构螺旋桨的设计，首先围绕敞水效率曲线做叶片截面的翼型选型，不同半径位置的叶元体采用适配对应线速度的攻角设置，从叶根到叶梢的弦长、厚度做连续渐变过渡，叶根区域保留足够的结构厚度以承担轴系传递的交变扭矩，避免长期运转下的应力集中疲劳损伤，叶梢区域做收薄处理，降低梢涡带来的能量损耗与空泡风险。

　　从实际安装适配角度看，桨毂中心设置标准锥孔与键槽结构，可直接匹配常规船用尾轴的安装尺寸，安装端面预留锁紧螺母的贴合平面，保证运转过程中桨体与轴系的同轴度，避免偏心带来的径向跳动。叶片的曲面采用连续光滑的NURBS曲面构建，相邻叶片间的流道做顺滑过渡，减少水流在叶片表面的流动分离，在常用航速区间内可保证较高的推进效率，同时降低紊流带来的船体振动。

　　在实际应用场景中，这类三叶螺旋桨适配中小型内河船舶、作业艇以及水下无人航行器，相比四叶或多叶桨，三叶结构在相同盘面比下拥有更高的敞水效率，制造加工难度也相对更低，兼顾性能与制造成本。设计过程中针对叶片的压力面与吸力面分别做曲率校验，保证每个叶元体的螺距误差控制在合理区间，避免因螺距偏差导致的各叶片受力不均，减少运转过程中的不平衡力。

　　从结构强度角度，叶片与桨毂的过渡区域做圆角强化处理，该区域是应力集中的高发位置，倒圆半径根据叶根厚度做匹配设置，既不影响流道的顺滑性，又能大幅提升结构抗冲击能力，可应对航行过程中遇到的漂浮物撞击、水流突变等极端工况。桨毂的轴向长度根据轴系的安装深度确定，保证与尾轴的配合长度足够传递额定扭矩，不会出现配合面打滑的问题。

　　在建模过程中，首先通过螺旋线生成不同半径处的叶元体定位基准，再根据翼型坐标生成各个截面的轮廓线，通过放样生成整体叶片曲面，之后对曲面做连续性检查，确保G2连续避免加工后出现棱线影响水动力性能。三个叶片采用圆周阵列方式生成，阵列角度严格保持120度均分，保证静平衡与动平衡性能，减少高速运转下的振动传递。

　　这类螺旋桨的外形尺寸适配常规中小型船舶的尾轴安装空间，叶片最大回转直径可根据配套船舶的吃水深度、主机功率做参数化调整，安装边界上需要保证叶片回转区域与船体、舵叶之间留有足够的间隙，避免水流干涉与碰撞风险。实际使用中，该结构螺旋桨可适应淡水、轻度海水的工作环境，叶片表面的光滑度可减少水生生物附着，降低长期使用后的效率衰减。
