卷盘式移动喷灌作业设备结构设计

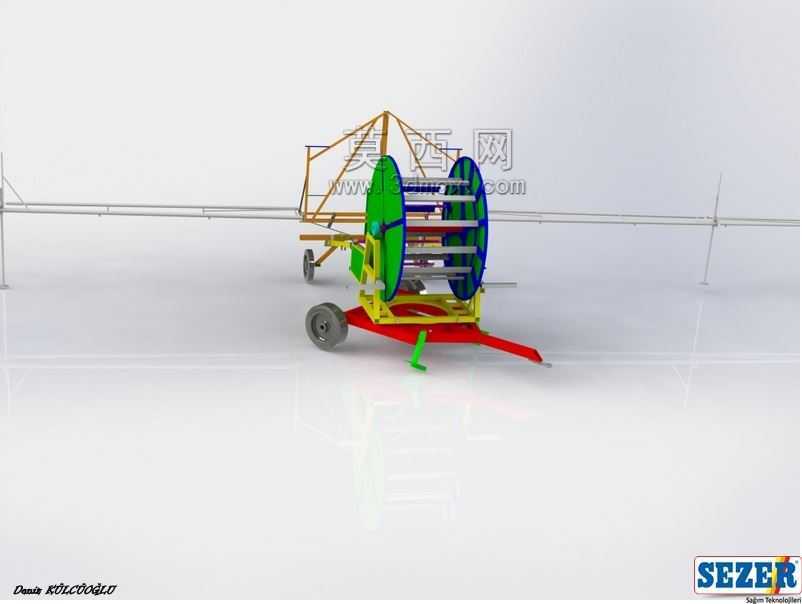

　　这款卷盘式移动喷灌设备主要面向大田块作物灌溉、草场养护、经济作物周期补水等户外作业场景，适配平原、缓坡等不同地形的灌溉需求，可在无固定喷灌管网的区域独立完成作业，无需提前布设复杂的地埋管路，转场灵活度高，适合家庭农场、中型种植基地、草场承包户的日常灌溉使用。设备整体采用拖挂式行走结构，底部配置两个承重行走轮与前置牵引架，可直接通过农用拖拉机牵引转场，牵引架上设置的可调节支撑脚，能在作业时落地固定设备位置，避免作业过程中受PE管回卷拉力出现位移偏移。核心作业部分为双卷盘储管结构，卷盘采用辐条式支撑设计，在保证卷盘整体结构强度的前提下降低了自重，卷盘中心设置回转支撑结构，可在PE管收放过程中平稳转动，避免管路出现卡滞、弯折变形的问题。

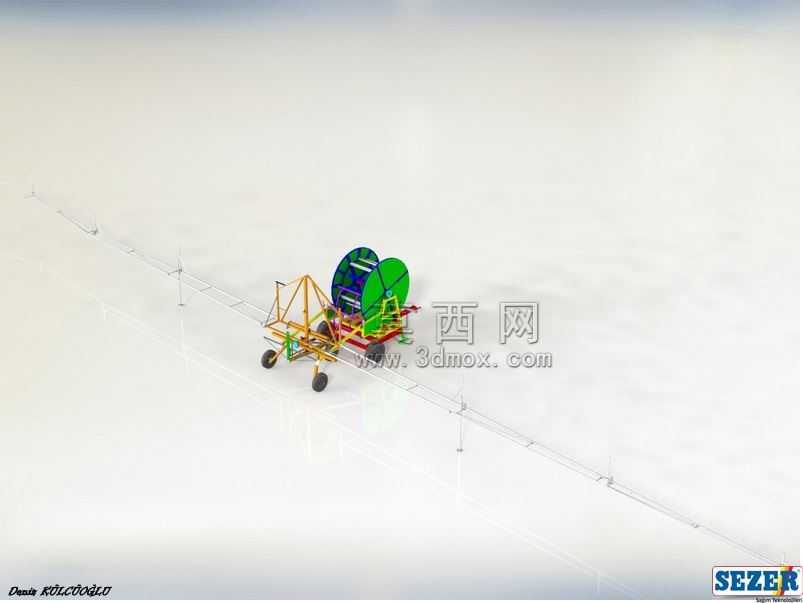

　　卷盘外侧设置的绿色防护挡板，可避免作业过程中杂草、土块卷入卷盘转动副，同时对卷绕在盘上的PE管起到侧向限位作用，防止管路在卷绕过程中出现松脱、错位。设备两侧伸出的长跨度喷灌臂架采用桁架式结构设计，通过三角形桁架的受力特性，在降低臂架自重的同时保证足够的抗弯强度，臂架上均匀布置喷头安装位，可根据作业幅宽需求调整喷头间距与安装数量，作业时水流通过卷盘中心的回转密封接头进入输水管路，再经臂架上的喷头均匀喷出，覆盖宽度可根据臂架伸展长度适配不同田块的垄距规格。设计过程中重点考虑了设备的作业稳定性，行走轮的轮距设置经过反复校核，在坡地作业时可保证设备重心始终落在支撑面范围内，避免侧翻风险；卷盘的安装位置经过重心配平，

　　使得满管状态下设备整体重心靠近行走轮轴线位置，牵引转场时不会出现牵引端过重或翘头的问题。设备的安装边界充分考虑了乡村道路的通行宽度要求，整机非作业状态下的宽度控制在常规农用机具通行尺寸范围内，可顺利通过乡村机耕道、田埂出入口，无需额外对通行路径进行拓宽处理。输水管路采用耐磨PE材质，卷绕在卷盘上时的弯曲半径符合管材最小弯曲要求，避免长期卷绕出现管材疲劳开裂、内壁变形影响水流通量的问题。回转密封接头采用耐磨密封件，可在长期带水转动工况下保持密封性能，避免出现漏水泄压，影响喷灌压力与覆盖范围。臂架与主机架的连接位置设置快拆结构，转场运输时可将两侧臂架折叠收拢，进一步缩小整机外形尺寸，方便在狭窄路段通行，

　　也可降低运输过程中臂架受外力碰撞出现变形的概率。设备的机架主体采用型钢焊接结构，焊接位置做了圆角过渡处理，避免应力集中导致长期使用后出现焊缝开裂，机架表面做防锈涂装处理，可适应户外高湿、多扬尘的作业环境，降低日常维护的工作量。作业时，设备可通过PE管的匀速回卷带动喷头沿作业方向匀速移动，无需人工反复移动喷头位置，单人即可完成整片地块的灌溉作业，相比传统的地面漫灌方式可大幅减少灌溉水的深层渗漏与地表径流损失，水资源利用率更高，同时也可减少灌溉过程中对土壤结构的破坏，避免地块表层出现土壤板结的问题。在结构建模过程中，对卷盘的转动惯量、臂架的受力变形量、行走轮的承载能力都做了对应的参数化校核，所有转动副的位置都预留了润滑脂加注空间，方便后期使用过程中的定期维护保养，各个连接螺栓的规格都做了统一化设计，减少后期备件储备的种类，降低运维成本。
