小型立式农用饲料粉碎设备结构

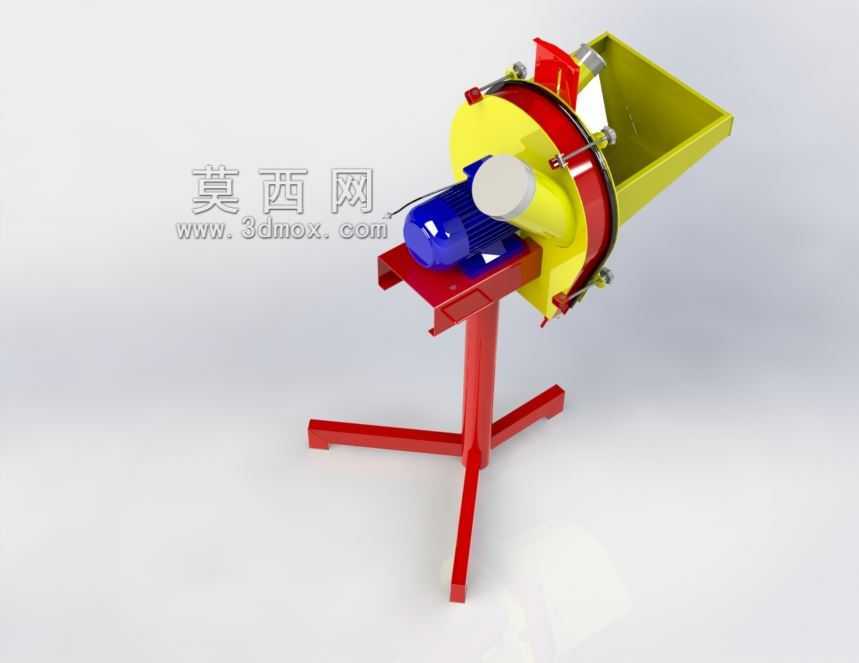

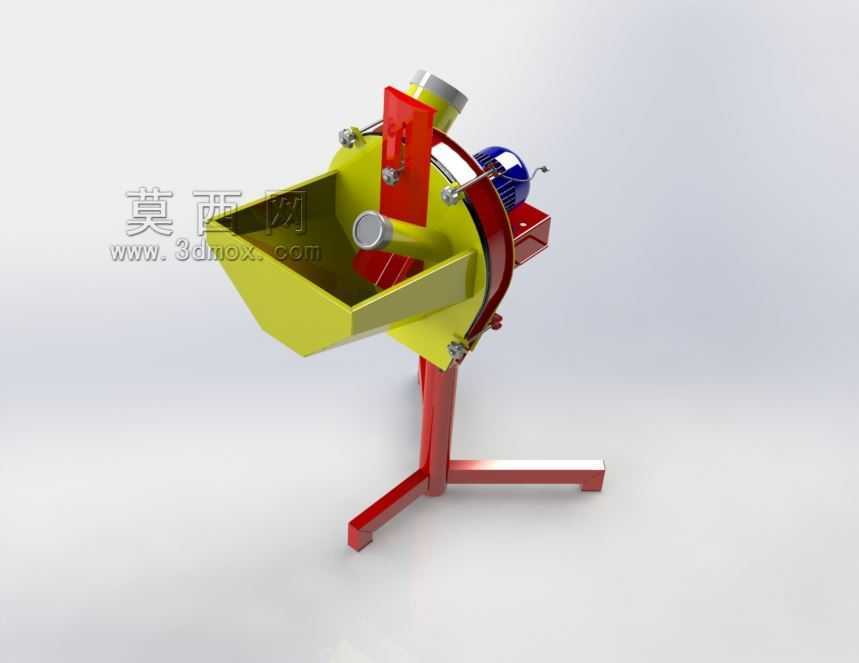

　　这款立式饲料粉碎设备主要面向中小型养殖散户、村级饲料加工点的日常作业场景，适配玉米、豆粕、干秸秆、谷壳等常见畜禽饲料原料的粉碎加工需求，可直接放置在平整硬化的院落、加工棚地面使用，无需额外浇筑混凝土安装基础，转移作业位置时仅需两人配合即可抬运挪动，适配农村地区分散式饲料加工的灵活使用需求。设备整体采用立式单支架支撑结构，底部为T型落地支撑脚，单根竖直方管立柱向上延伸承托整个粉碎腔体，支撑脚横向伸出的两段支脚与地面形成稳定的三角支撑接触面，作业时可通过在支脚处压载重物的方式进一步提升运行稳定性，避免腔体内部锤片高速运转带来的振动偏移。粉碎腔体采用倾斜式进料设计，敞口式进料斗向外下方倾斜延伸，进料口边缘做卷边钝化处理，

　　日常添料时操作人员可站在设备侧方将原料匀速推入腔体，无需将手部过度靠近腔体内部的旋转部件，进料斗与腔体连接位置设置可调节的挡料插板，通过调整插板的开合高度可控制原料进入粉碎腔的流量，避免一次性进料过多造成腔体堵塞、电机过载闷车。腔体侧方搭载的驱动电机通过法兰直接与腔体内部的转子轴连接，省去了皮带传动的张紧调整环节，传动效率损失更小，日常维护仅需定期检查电机连接螺栓的紧固状态即可，电机尾部设置散热风罩，连续作业时可快速带走绕组产生的热量，适配农村地区长时间连续加工的作业工况。腔体上部设置径向伸出的出料导向筒，粉碎完成后达到粒度要求的物料在腔体内部风力与离心力的共同作用下，可通过导向筒直接排入配套的集料袋或者集料仓内，

　　无需额外配置风送提料装置，简化了整机的结构组成，降低了设备的制造成本与故障点。设计过程中针对腔体内部的锤片排布做了动平衡校核，每组锤片的重量差控制在合理范围内，转子轴装配前做径向跳动检测，确保高速运转时的振动量控制在允许区间，减少支撑结构的疲劳载荷。腔体外壳采用分段式螺栓连接结构，日常更换锤片、清理腔体内部残留物料时，仅需拆卸对应位置的连接螺栓即可打开腔体盖板，无需将整个腔体从支架上拆解，降低日常维护的操作难度。整机的安装边界控制较为紧凑，竖直方向总高度适配农村普通加工棚的层高，横向方向进料斗与电机分别向两侧伸出，预留出足够的操作空间与电机散热空间，放置时仅需保证设备四周预留三十厘米以上的操作间隙即可正常使用，

　　无需占用过大的作业场地。设备的所有外露旋转部件均设置防护罩，电机输出轴与腔体连接位置设置环形防护套，避免作业过程中衣物、杂物卷入传动部位，进料斗内部设置挡料筋，可阻挡粉碎过程中物料从进料口飞溅反弹，保障操作人员的作业安全。针对不同原料的粉碎需求，腔体内部的筛网可快速更换，通过更换不同孔径的筛网即可调整出料粒度，适配雏鸡、育肥猪、反刍家畜等不同养殖阶段的饲料粒度要求，无需对设备主体结构做任何改动。支撑立柱与腔体连接位置设置加强筋板，焊接完成后做应力释放处理，避免长期作业过程中焊接位置出现疲劳开裂，所有与物料接触的金属部件表面均做除锈涂装处理，减少物料残留带来的锈蚀问题，延长设备的实际使用寿命。
