对称式双端可调扣探检测机械结构

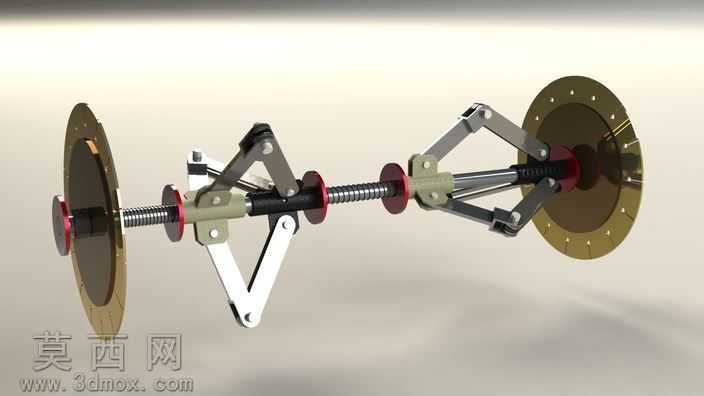

本作品为对称式双端可调扣探检测机械结构，采用三维建模软件完成全参数化设计，整体以中心丝杆为核心传动主轴，两端对称布置剪式连杆支撑组件与圆形检测端盘，实现双端同步伸缩调节的检测功能。建模过程中严格遵循机械装配约束逻辑，对丝杆的传动螺纹、连杆铰接处的销轴配合、滑块与丝杆的螺母传动副均做了精确的特征建模，每一处铰接孔位、轴段直径、螺纹导程都按照机械设计规范设定参数，保证模型可直接用于结构验证与运动仿真。渲染阶段采用哑光金属材质模拟主体连杆与丝杆的金属质感，对检测端盘做了边缘做旧的金属磨砂处理，铰接销轴部位添加轻微的金属高光体现装配精度，背景采用浅灰渐变的影棚环境，搭配柔和的侧方打光，清晰呈现出剪式连杆的交错结构、丝杆的传动细节以及两端检测盘的安装结构，同时通过半透明阴影效果强化整体结构的空间层次感。结构设计上采用对称布局，中心丝杆转动时可带动两端的螺母滑块同步相向或反向移动，进而驱动剪式连杆组完成伸缩动作，带动两端的检测端盘实现间距调节，可适配不同内径范围的扣探检测需求，每一组剪式连杆都采用多段铰接设计，保证伸缩过程中受力均匀、运动平稳，端盘表面预留的安装孔位可根据检测需求加装不同的检测触头，拓展设备的适用场景。设计思路围绕可调式内孔检测的实际需求出发，摒弃传统单端检测的结构局限，采用双端同步调节的方案提升检测效率，剪式连杆的支撑结构可保证端盘在检测过程中始终与中心轴线保持垂直，避免检测偏差，整体结构紧凑、传动逻辑清晰，所有零部件均采用标准化设计思路，便于后续加工制造与零部件替换，建模过程中对所有运动部件都添加了合理的装配间隙，避免运动干涉，可直接导入运动仿真模块完成伸缩动作的动态验证，直观展示结构的运动过程与调节范围。
