黄铜家具用双珠弹簧卡扣结构设计

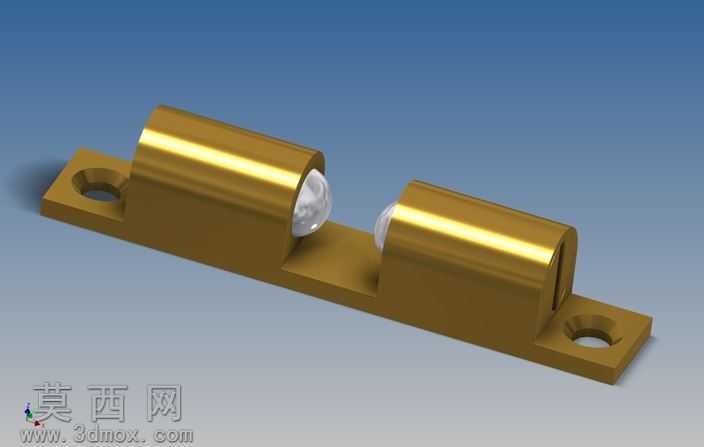

本作品为家具领域常用的黄铜材质双珠弹簧卡扣，也叫门碰珠、柜门吸，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循五金件实际生产的尺寸公差规范，先绘制安装底座的二维草图，通过拉伸特征生成带安装孔的底座基体，两个安装孔为沉孔设计，适配常用的自攻螺丝安装需求，保证安装后螺丝头部不突出底座平面，避免剐蹭家具板材。随后分别构建两个圆柱形套筒结构，套筒与底座为一体化设计，建模时通过合并特征保证结构整体性，还原了黄铜一体冲压/压铸成型的工艺特性。套筒内部预留弹簧安装腔与钢珠限位结构，钢珠采用球面特征构建，设置了合理的突出量，既保证卡扣卡合时的阻尼手感，又避免钢珠脱出套筒。材质渲染阶段，主体黄铜部件采用抛光黄铜材质，调整金属粗糙度、反射率参数还原黄铜温润的金属光泽，表面添加细微的拉丝纹理模拟真实五金件的加工质感，内部钢珠采用高抛光不锈钢材质，设置高反射属性突出金属滚珠的亮面质感，背景采用渐变蓝灰底色搭配柔和的环境光，通过三点布光方案突出产品的结构轮廓与金属材质特性，渲染效果清晰展现卡扣的整体形态与细节结构。设计思路上，这款双珠卡扣针对家具柜门、抽屉的闭合定位需求设计，相比单珠卡扣拥有更均衡的卡合力，开合时受力均匀不会出现偏斜卡顿，黄铜材质具备优秀的防锈抗腐蚀性能，适合衣柜、橱柜、酒柜等各类家具场景使用，结构上内置的弹簧提供稳定的回弹力，长期使用不易出现弹力衰减，整体结构紧凑小巧，安装时仅需在家具对应位置开设适配的槽位，通过底座两端的安装孔即可完成固定，安装便捷、固定牢靠，能够有效避免柜门闭合后出现松动移位、自动开合的问题，兼顾实用性与装饰性，黄铜的金色质感也能适配各类复古、轻奢风格的家具设计。
