高速轴用柔性联轴器结构三维设计

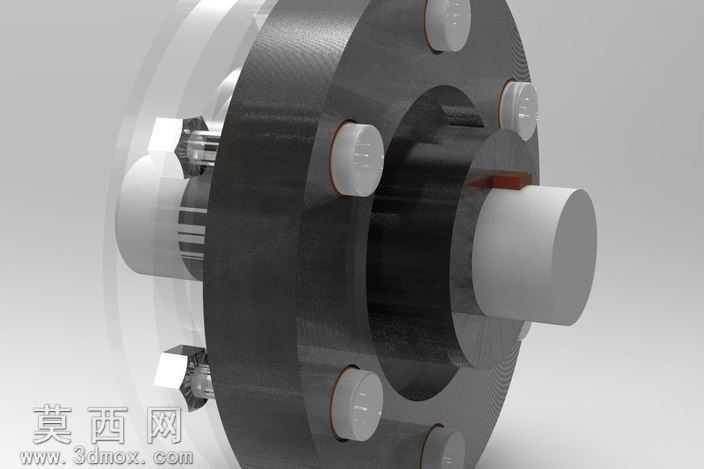

本作品为面向高速旋转轴系设计的柔性联轴器三维模型，采用主流三维工程软件完成全参数化建模，整体结构还原度高，各部件装配关系清晰准确。建模过程中首先完成核心基体的轮廓绘制，通过旋转特征生成两端法兰盘的基础主体，精准控制法兰盘的内外径尺寸、端面螺栓孔的圆周分布间距，保证孔位与连接螺栓的配合公差符合机械设计标准；针对中间的柔性耦合结构，采用拉伸、阵列组合特征完成弹性连接块的建模，还原其周向均匀分布的布局，同时对连接用的圆柱轴头、紧固螺栓、限位衬套等零件逐一建模，通过同轴、面重合等装配约束完成整体组装，确保各部件无干涉、装配逻辑符合实际机械装配流程。渲染阶段采用金属材质模拟法兰盘与轴件的质感，为钢制部件添加细微的表面磨砂纹理与金属反光效果，还原金属加工件的真实表面状态，为柔性连接块添加略带哑光的非金属材质，区分不同功能部件的材质差异；场景光照采用多光源组合方案，主光源从侧上方投射，突出法兰端面的螺栓结构、中间耦合部件的层次细节，辅助光源补全暗部光影，避免内部连接结构出现死黑区域，同时添加柔和的环境遮蔽效果，强化各部件的空间层次感，让整体渲染效果更贴近工业产品展示的视觉标准。设计思路上围绕高速轴系的轴向振动补偿需求展开，摒弃刚性联轴器无法适配轴系偏移、振动的缺陷，通过周向分布的柔性连接结构，在保证扭矩稳定传递的前提下，允许两连接轴之间存在微量的轴向、径向偏移，有效吸收轴系高速运转时产生的轴向振动，降低轴系运转的噪音与部件磨损，延长整套传动结构的使用寿命；模型在细节处理上兼顾了工程实用性，法兰端面的螺栓头做了圆角过渡处理，轴头与法兰内孔的配合段做了限位台阶设计，既符合实际零件的加工工艺要求，也清晰展现了该类柔性联轴器的工作原理与结构特点，可用于机械原理教学、传动结构方案参考等场景。
