电动机风机组装传动装置三维设计

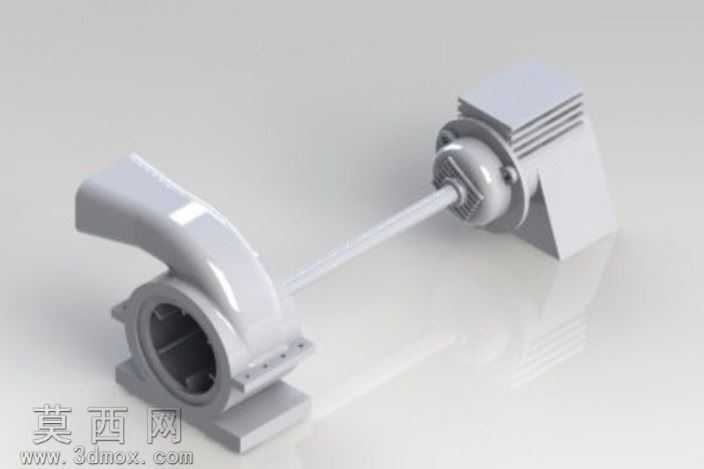

本作品为电动机与风机组合的传动组装装置三维模型，建模过程严格遵循机械装配设计逻辑，首先完成各核心零部件的参数化建模：针对电动机部分，精准还原机壳散热筋结构、端盖定位止口、输出轴轴伸尺寸与键槽结构，保证电机安装基准的尺寸精度；针对风机部分，完整绘制蜗壳流道曲面、叶轮安装腔、进风口法兰与底部安装支座，蜗壳曲面采用样条曲线拟合流体力学最优轮廓，避免流道突变造成的风阻损耗。中间传动长轴按照同轴度装配要求设计，两端分别匹配电机输出轴与风机叶轮轴的连接接口，预留轴肩定位结构保证装配后无径向窜动。材质渲染阶段，对电机机壳采用哑光铸铁材质，还原铸造表面的细微颗粒质感，散热筋边缘做轻微倒角高光处理凸显结构层次；风机蜗壳采用亮面喷涂金属材质，模拟工业设备表面烤漆的光滑反光效果，安装支座做哑光铸铁质感区分，传动长轴采用抛光钢材材质，突出轴类零件的加工光洁度；场景搭建采用浅灰色柔光环境，添加柔和地面反射效果，清晰呈现装置整体装配关系与各部件轮廓。结构设计上，电机与风机采用分体式支座布局，通过长轴实现动力远距离传输，既避免电机运行热量直接传导至风机蜗壳影响流道温度，也方便后续对电机或风机单独进行维护拆装，各安装支座预留螺栓安装孔位，符合实际工业设备的安装固定要求。建模过程中对所有配合面做干涉检查，保证传动轴与两端部件的配合间隙合理，无装配冲突，整体模型完整还原了电机驱动风机运行的整套机械结构，可用于机械装配教学、排风设备结构演示、相关产品设计参考等场景，模型结构细节完整，装配逻辑清晰，能够直观展现电机与风机组合装置的工作原理与结构组成。
