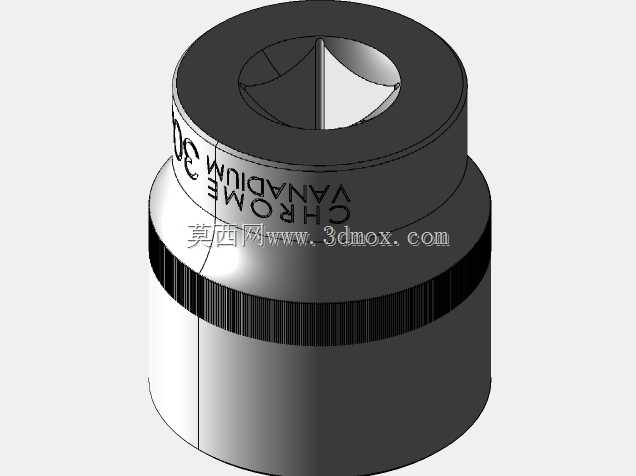

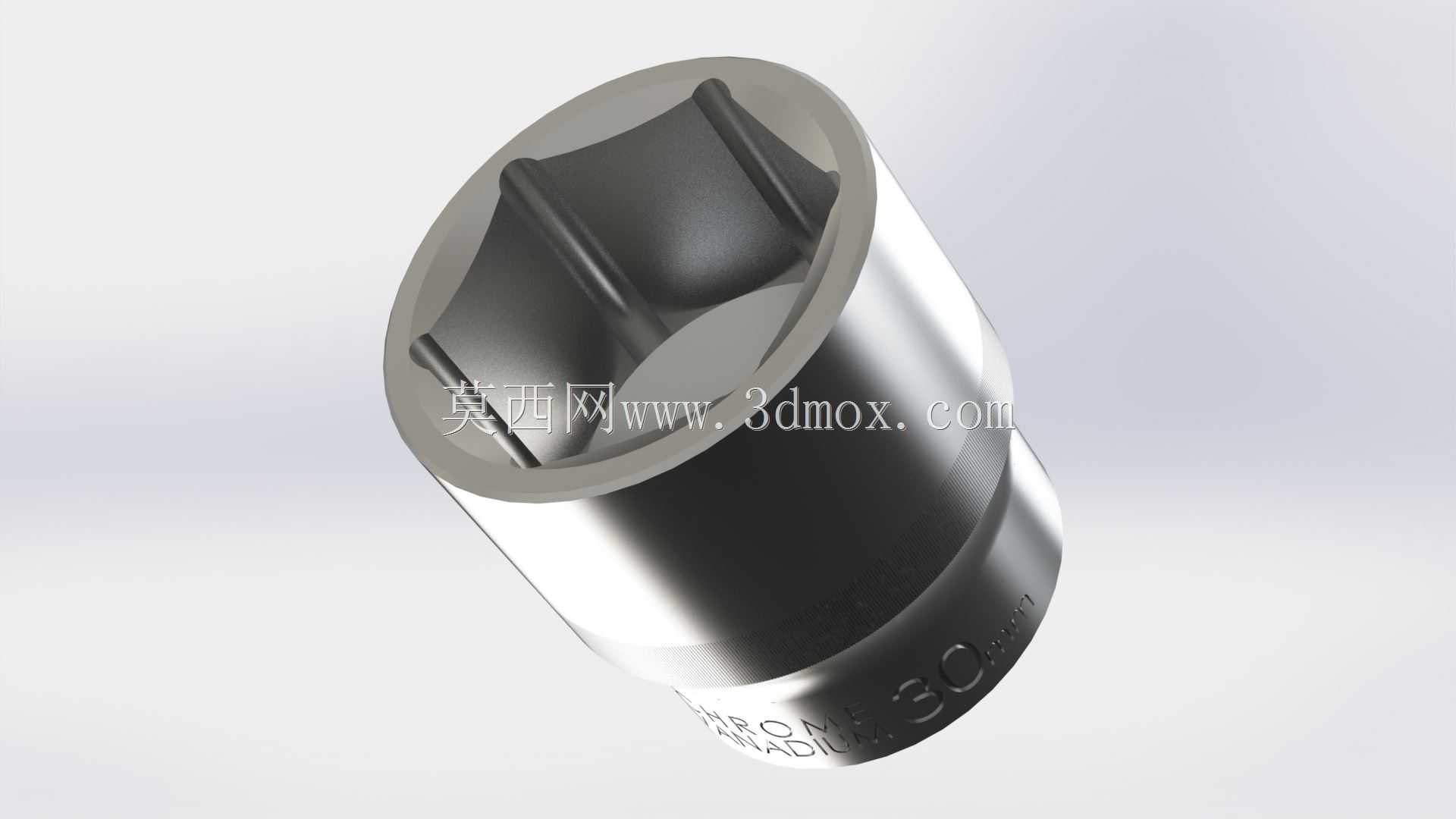

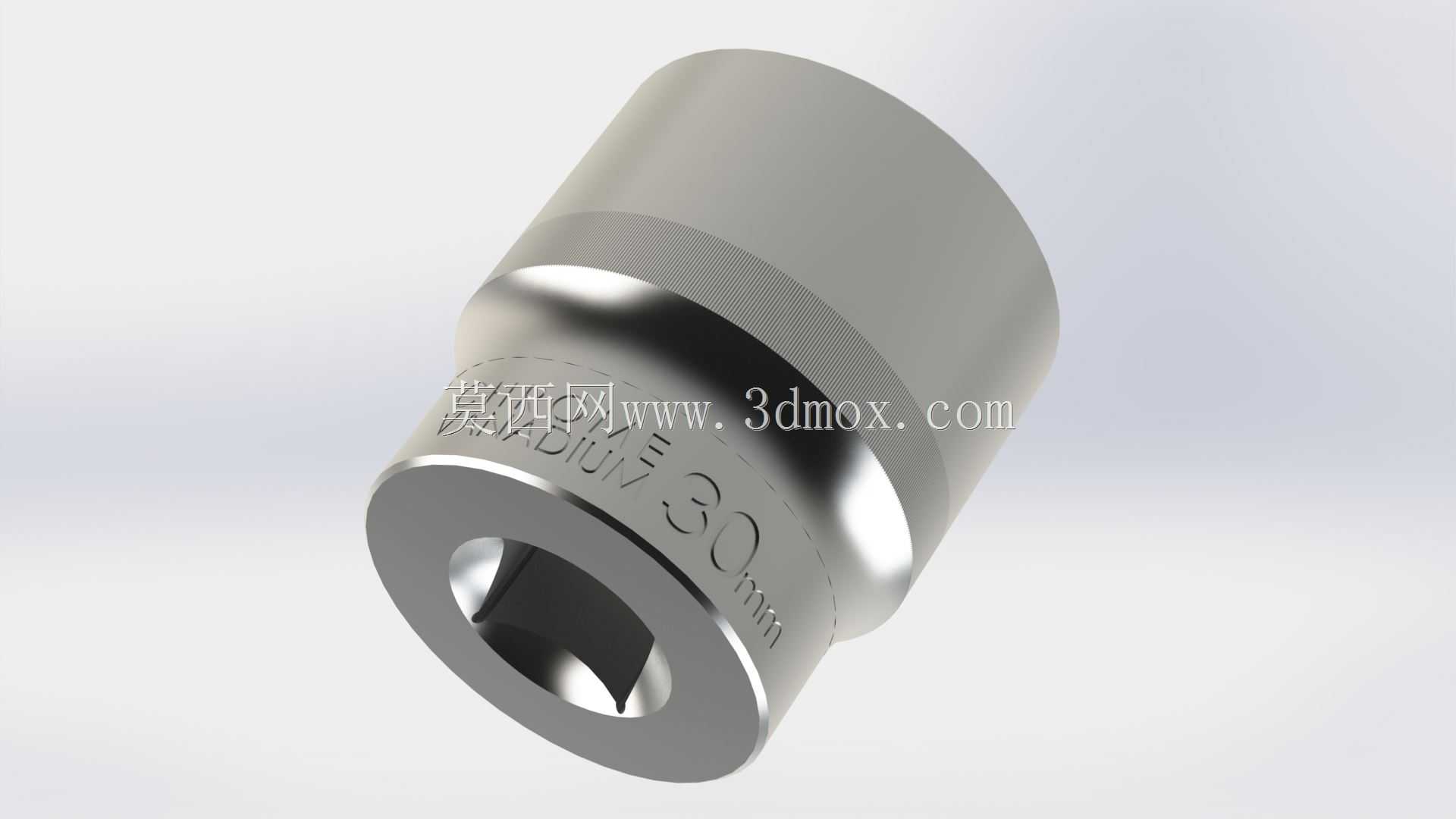

1/2英寸驱动30mm规格六角套筒结构

　　在设备运维、机械装配、产线维保的日常作业里，螺栓拆装是占比极高的基础工序，而套筒作为扭矩传递的核心执行部件，其结构精度、配合公差直接决定了螺栓拆装的效率与紧固件的使用寿命，本次涉及的30mm规格1/2英寸驱动套筒，正是面向大规格外六角螺栓拆装场景设计的常用手动/气动工具配套部件。从实际应用场景来看，这类套筒覆盖的作业范围极广，从重型设备的机架连接螺栓紧固、工程机械的结构件拆装，到工业生产线的大型设备地脚螺栓调试、汽车维修领域的底盘大规格螺栓作业，都能见到同规格套筒的使用身影，尤其是1/2英寸的驱动方孔尺寸，是目前中端扭矩级工具的通用接口标准，既可以适配常规的棘轮扳手、扭力扳手，也能搭配气动冲击扳手、电动扳手使用，

　　接口的通用性决定了它不需要额外配置转换接头，就能在多数常规维保场景下直接投入使用，减少了工具转接带来的扭矩损耗与连接间隙。从产品功能特性来看，该套筒为外六角套合结构，工作端的内六角型腔与30mm对边尺寸的外六角螺栓头直接配合，型腔的加工精度直接决定了套合后的间隙量，间隙过大会在大扭矩传递时出现螺栓棱角打滑、崩边的问题，既会损坏螺栓头导致后续无法拆装，也容易在作业过程中出现套筒滑脱引发安全隐患；而驱动端的1/2英寸方孔与钢珠定位槽结构，是为了和扳手驱动方榫配合时实现轴向定位，避免作业过程中套筒从扳手上脱落，方孔的公差控制需要兼顾插拔顺畅度与配合紧密性，过紧会导致套筒更换困难，过松则会在冲击作业时出现旷量，加剧方榫与方孔的磨损。从设计思路层面拆解，这类套筒的整体外形采用阶梯圆柱结构，靠近驱动端的圆柱段外径略小于工作端外径，一方面是为了在保证工作端壁厚足够承受大扭矩的前提下，尽可能控制整体重量，降低长时间手持作业的劳动强度，另一方面阶梯结构也能在套筒深入螺栓安装位时起到限位作用，避免套筒过度套入螺栓杆部造成不必要的磕碰；套筒外表面的滚花段设计，是为了手动调整套筒位置时增加摩擦力，尤其是在油污较多的作业环境下，戴防滑手套操作时也能稳定拿取套筒，不会出现打滑脱手的情况；套筒本体的材质通常选用高强度铬钒合金钢，经过整体淬火加表面处理后，表面硬度能够达到承受冲击载荷的要求，同时内部芯部保留足够的韧性，避免大扭矩作业时出现套筒开裂、崩碎的问题。

　　从外形尺寸与安装边界来看，该套筒的总长度控制在常规短套筒的尺寸区间，适合大部分开阔空间的螺栓拆装作业，工作端的内六角深度需要覆盖标准外六角螺栓头的高度，保证套合时螺栓头能够完全进入型腔，避免局部受力导致螺栓棱角损坏；驱动端的方孔尺寸严格遵循1/2英寸驱动方榫的通用标准，定位钢珠槽的位置与深度符合通用工具的接口规范，能够适配市面上绝大多数同规格驱动的扳手工具；套筒的最大外径需要小于螺栓安装位的周边空间尺寸，在设计选型时需要确认作业点位的螺栓周边避让空间是否足够容纳套筒外径，避免出现套筒无法套入螺栓头的情况，尤其是在设备结构紧凑、螺栓周边有凸起结构的安装位，套筒外径的尺寸边界是选型时必须核对的核心参数。在实际建模过程中，

　　这类套筒的结构需要重点关注几个公差配合的细节：内六角型腔的对边尺寸公差需要控制在负公差区间，保证与标准螺栓头的配合间隙在合理范围，既不会出现套入困难，也不会间隙过大；驱动方孔的边角处需要做微小的倒角处理，既方便扳手方榫的插入，也能减少应力集中，避免冲击载荷下出现边角崩裂；套筒外表面的过渡圆角需要平滑处理，避免热处理时出现应力集中点，同时也能减少拿取时的锐边划伤风险；表面的规格标识采用压印工艺加工，标识深度控制在不影响套筒本体结构强度的范围内，既能够长期保留规格信息方便工具管理，也不会因为标识过深导致局部壁厚不足影响强度。这类套筒作为基础的五金工具部件，其结构看似简单，但每一处尺寸设计都对应着实际作业中的使用痛点，从接口的通用性到工作端的配合精度，从外形的重量控制到表面的防滑设计，都是在长期的工具使用迭代中逐步优化形成的成熟结构，对于三维建模从业者而言，这类零件的建模过程不仅是基础特征的练习，更需要结合实际使用场景理解每一处结构设计的工程意义，避免出现脱离实际使用需求的结构设计错误。
