5.4英寸工字钢大众甲壳虫连杆结构设计

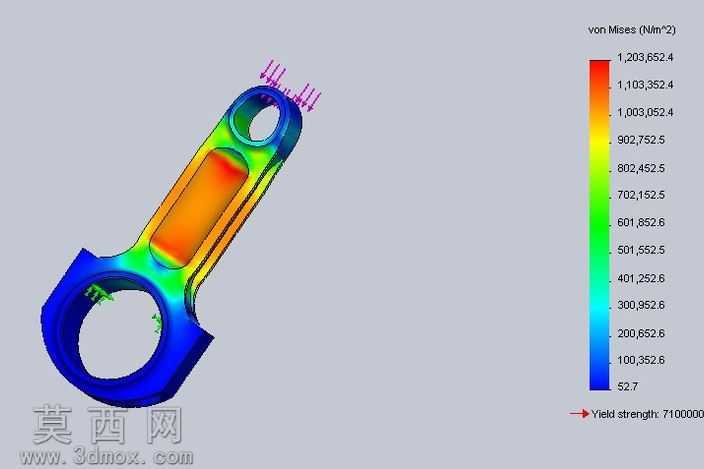

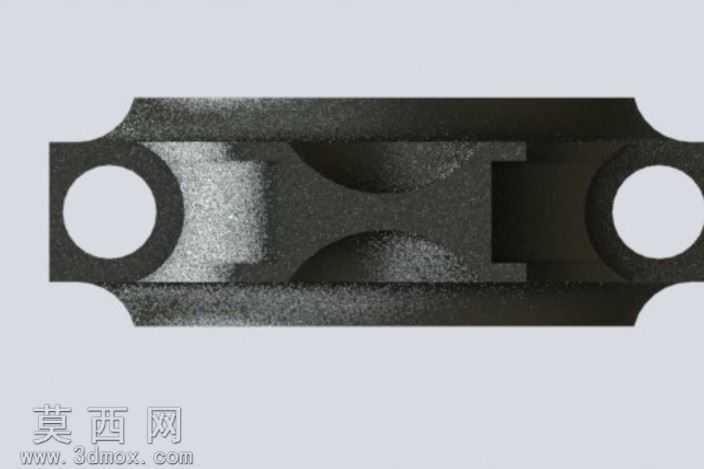

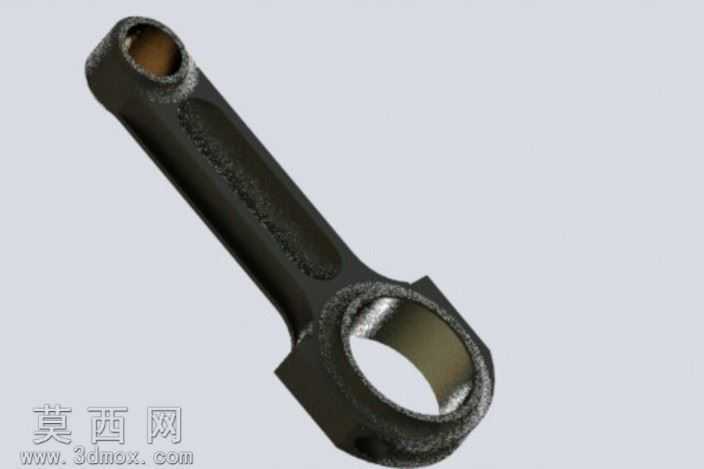

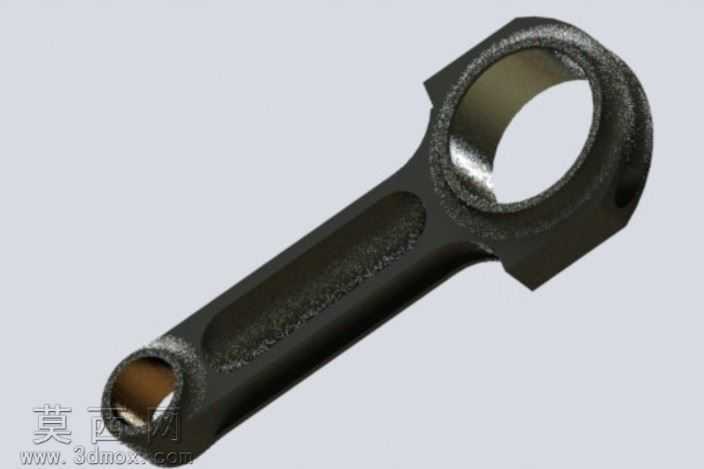

本作品为适配大众甲壳虫车型的5.4英寸工字钢截面连杆，采用三维参数化建模方式完成全流程设计，建模阶段严格遵循内燃机连杆的工程设计规范，以SolidWorks为核心建模工具，先绘制连杆大小头的中心定位基准，依次完成大头孔、小头孔的轮廓草绘，再通过放样、凸台拉伸等特征构建连杆杆身的工字钢截面结构，工字钢截面的过渡圆角、壁厚参数均经过反复校核，在保证结构强度的前提下尽可能降低构件自重，适配赛事改装场景的轻量化需求。建模过程中对连杆大小头的连接过渡区域做了平滑曲率处理，避免应力集中带来的结构失效风险，所有孔位特征均添加了符合机加工要求的倒角与拔模斜度，保证模型可直接对接后续的数控加工流程。完成基础结构建模后，对模型进行了有限元静力学仿真分析，仿真结果以von Mises应力云图形式呈现，从应力分布结果可以看到，连杆杆身中段的应力水平处于合理区间，大小头孔周边的应力集中区域通过局部加厚、圆角优化的方式做了针对性调整，整体应力值远低于材料的屈服强度阈值，满足高转速工况下的强度使用要求。材质设定上选用适配高性能内燃机的合金钢材质，渲染阶段为模型赋予了金属材质的基础质感，通过调整粗糙度、金属度参数还原合金钢构件的真实表面效果，应力云图的色彩映射严格按照应力数值区间做梯度划分，从低应力区域的蓝色到高应力区域的红色过渡自然，能够直观呈现不同位置的受力分布情况。设计思路上，该版本为连杆的早期原型EL工程方案，后续迭代版本将针对勒芒赛事的使用需求做进一步优化，通过调整杆身截面参数、更换更高强度的合金材质，实现构件的进一步减重，同时优化曲柄旋转的动平衡表现，额外匹配本田系列发动机的配重储蓄结构，让连杆在高转速运转过程中拥有更稳定的表现，降低运转过程中的振动与噪音，提升动力传输效率。模型包含完整的结构特征与仿真结果展示，可用于汽车改装设计参考、内燃机结构教学演示、零部件力学分析学习等场景，所有特征参数均可编辑调整，方便使用者根据实际需求修改尺寸参数，适配不同排量、不同动力输出水平的内燃机改装需求。
