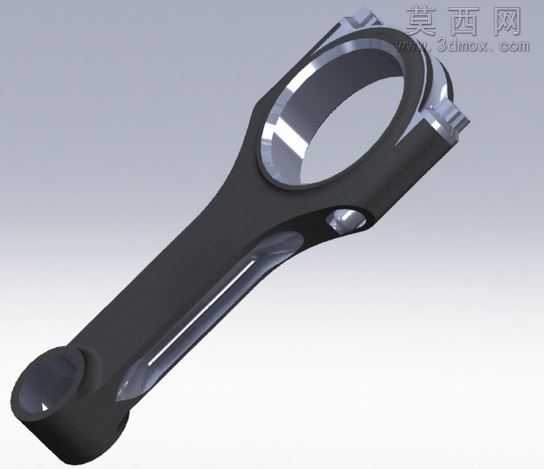

福特302/347发动机H型钢连杆三维设计

本作品为适配福特小块302（OHV）、兼容347发动机的H型钢连杆三维建模作品，建模阶段以发动机连杆实际工作工况为核心设计依据，首先梳理连杆在发动机运行过程中需承受的交变爆压载荷、往复惯性力与扭矩传递需求，确定H型截面杆身的核心结构方案。建模过程中先完成连杆大小头中心距的参数化定位，大头端采用适配对应发动机曲轴连杆轴径的剖分式结构设计，精准还原连杆盖与杆身的定位接合面、螺栓安装孔位的位置与尺寸公差，小头端加工有适配活塞销的光滑内孔，孔位与杆身的过渡区域做了大圆弧平滑过渡处理，避免应力集中引发的结构失效。杆身采用H型截面设计，相较于传统工字形截面在同等重量下具备更优的抗扭与抗弯刚度，能够适配高转速发动机的载荷需求，杆身表面设计有轻量化减重凹槽，在保证结构强度的前提下尽可能降低连杆往复运动质量，减少发动机运转过程中的惯性损耗。材质渲染阶段，杆身主体采用锻造合金钢的哑光深灰金属材质，还原锻件经表面处理后的细腻磨砂质感，大小端的轴瓦配合面、螺栓安装孔内壁做了高光金属切削面效果，精准区分加工面与非加工面的材质差异，金属表面添加了细微的环境反射效果，让渲染效果更贴近真实金属零件的视觉表现。建模全程严格遵循发动机连杆的设计规范，对杆身与大小端的过渡圆角、油道开孔位置、螺栓凸台结构都做了精准还原，所有结构特征均具备实际工程参考价值，可用于发动机改装设计参考、相关零部件的结构教学演示，也可作为发动机装配仿真、动力学运动仿真的基础三维模型使用，模型结构完整无缺失特征，各部件的装配关系清晰，能够直观展现H型钢连杆的结构优势与设计细节。
