十六辐波形边缘汽车轮毂结构设计

　　汽车轮毂作为整车行走系统的核心承载部件，直接关联行驶过程中的载荷传递、转向响应与制动散热表现，这款采用十六辐波形边缘构型的轮毂，在结构设计阶段就充分兼顾了乘用车日常通勤、轻度非铺装路面行驶的多场景使用需求。从实际装车的适配边界来看，这类轮毂的安装节圆直径、中心孔位、螺栓孔分布均严格对应主流紧凑型家用乘用车的转向节安装接口，轮辋宽度适配常规扁平比的子午线轮胎，轮缘的波形过渡结构并非单纯的造型设计，而是在轮辋与轮胎胎圈的配合位置做了圆弧过渡优化，能够降低轮胎拆装过程中胎圈被硬边割伤的概率，同时在车辆经过坑洼路面产生径向冲击时，波形边缘可以小幅分散轮辋端部的应力集中，避免传统直角轮缘在大冲击下出现的崩边、开裂问题。

　　轮辐部分采用十六根不等宽辐条的排布逻辑，每根辐条从轮毂中心的安装盘位置向外延伸至轮辋结合处，辐条侧面做了渐变的减薄处理，靠近中心盘的位置辐条厚度更大，用来传递螺栓锁紧后的预紧力以及行驶过程中的纵向、横向载荷，靠近轮辋的位置辐条适当收窄，一方面留出了足够的制动系统散热空间，车辆连续制动产生的热量可以通过辐条之间的空隙快速随气流排出，避免制动盘热衰减；另一方面也合理控制了轮毂整体的转动惯量，降低起步、加速过程中动力的无效损耗。波形边缘的设计还在轮辋外侧形成了连续的导流棱面，车辆高速行驶时，气流顺着辐条表面流向轮缘位置时，会被波形棱面引导形成有序的紊流，减少轮拱位置的乱流阻力，同时也能带走附着在轮毂表面的泥水、灰尘，减少日常行驶中的污渍附着。

　　在结构强度的设计考量上，这款轮毂的辐条与中心安装盘的过渡位置做了大圆角的沉台处理，避免应力集中导致的辐条根部断裂，中心安装盘的螺栓孔周围设计了凸起的加强环，能够均匀分散螺栓锁紧时的压应力，避免长期使用后安装孔出现变形失圆。轮辋的胎圈座位置按照行业通用的标准尺寸设计，保证轮胎充气后胎圈能够紧密贴合在座圈上，不会在高速行驶时出现轮胎滑移、漏气的问题。波形轮缘的凸起高度经过反复校核，既能够保证轮胎在低胎压状态下过弯时不会脱圈，也不会因为轮缘过高导致轮胎拆装难度提升，同时轮缘外侧的波形曲面在发生轻微刮蹭时，相比平直轮缘能够减少刮痕的视觉明显度，降低日常使用中的外观维护成本。

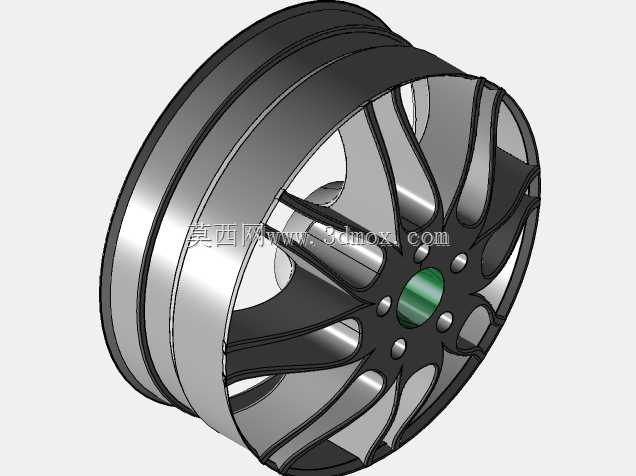

　　从建模实现的角度来看，这类轮毂的曲面构建需要先确定中心安装盘的基准平面，绘制螺栓孔、中心孔的定位草图，再通过放射状阵列生成十六根辐条的基础轮廓，对辐条的侧面做拔模与曲面过渡处理，最后在轮缘位置构建连续的波形曲面，将轮辐与轮辋部分做布尔合并后，对所有的棱角位置做圆角处理，还原实际加工中的工艺倒角。建模过程中需要重点校核各个安装面的平面度，保证中心安装盘与转向节贴合面的平整度，避免装车后出现车轮动平衡超差、高速行驶抖动的问题；同时要控制辐条之间的空隙尺寸，避免碎石卡入辐条缝隙击打制动管路，也要保证刹车卡钳与辐条内壁之间留有足够的安全间隙，在转向、悬架跳动过程中不会出现运动干涉。

　　实际装车应用中，这类构型的轮毂既能够满足日常城市道路行驶的承载需求，也能适配偶尔的非铺装路面通行，波形边缘的结构在不额外增加轮毂整体重量的前提下，提升了轮缘位置的抗冲击能力，十六辐的排布相比少辐条轮毂拥有更均匀的载荷分布，单根辐条承受的载荷更小，长期使用后的形变量更低，同时密集的辐条也能更好地遮挡内部的制动部件，提升整车侧面的视觉整体性。在做三维结构校验时，还需要模拟不同载荷工况下的应力分布，包括垂直冲击、侧向过弯、制动扭矩传递等工况，确认辐条根部、轮辋结合处、螺栓孔周围的应力值都在材料的许用应力范围内，保证产品的使用可靠性。
