乘用车多辐条铝合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂这类零件的边界约束往往是最先要捋顺的，不能上来就堆辐条造型。先从安装端说起，轮毂中心的定位孔需要和车轴轴头做过盈配合定位，周边的螺栓孔分布圆直径必须严格匹配对应车型的轴头法兰参数，孔位的位置度公差要控制在0.1mm以内，不然装车时会出现孔位不对齐、强行上螺栓后行驶抖动的问题，这部分是整个轮毂的安装基准，所有辐条、轮辋的结构都要围绕这个基准展开。轮辋部分的尺寸要完全贴合对应规格的轮胎，胎圈座的直径、轮缘的高度和圆角都要符合行业通用的轮辋轮廓标准，避免出现轮胎装不上、充气后密封不严漏气的情况，同时轮辋的壁厚要兼顾强度和轻量化，过厚会增加簧下质量影响车辆操控响应，过薄则会在过坑洼路面时出现轮辋变形失圆的问题。

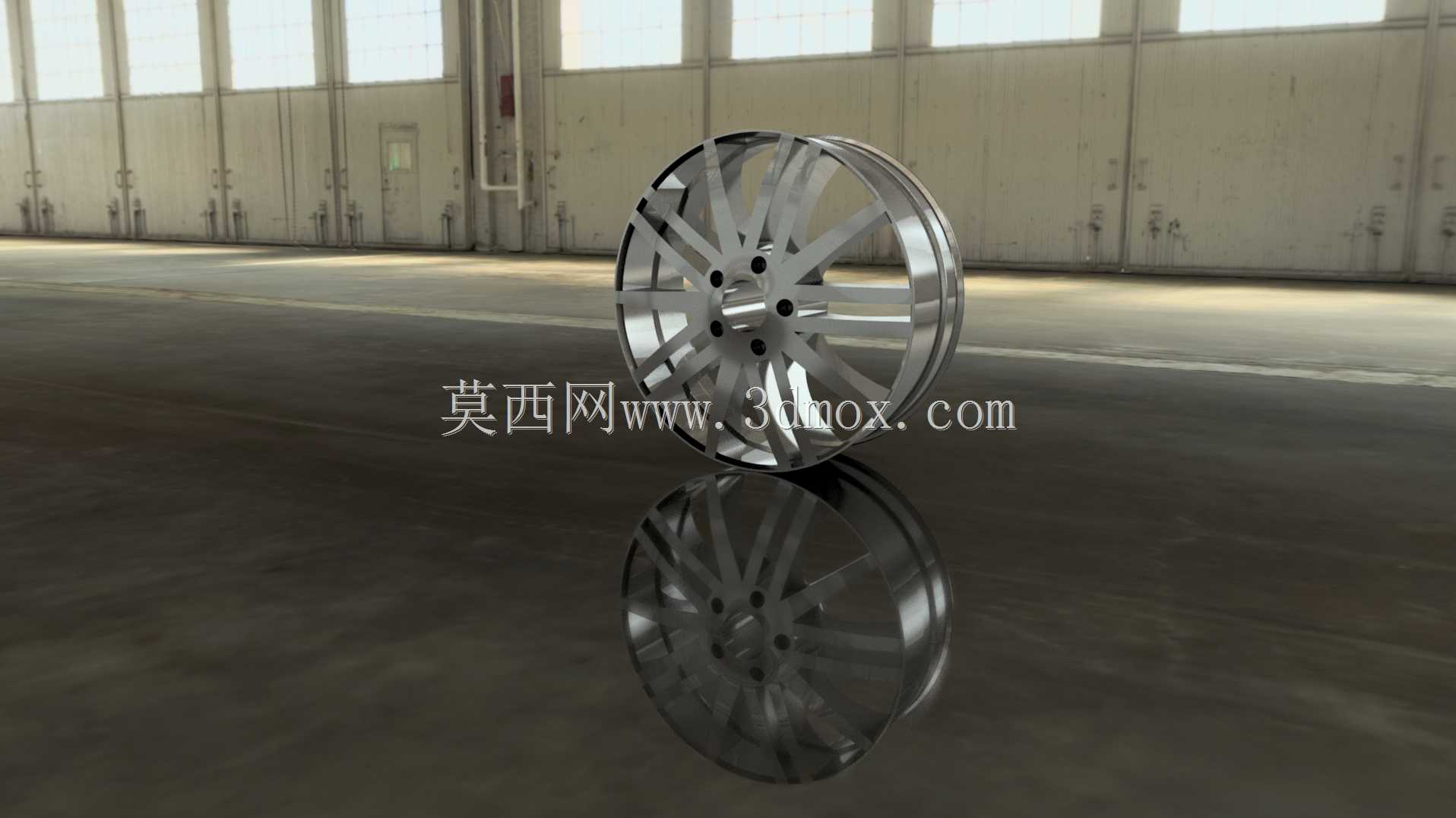

　　辐条的设计是这类多辐条轮毂的核心，这款采用的是双星交错的辐条布局，相邻两组辐条呈角度错开，一方面是在视觉上形成更有层次感的外观，另一方面从力学角度看，交错分布的辐条可以把路面传来的冲击载荷更均匀地分散到整个轮盘上，避免应力集中在单根辐条的根部。做结构校核的时候，要分别模拟过减速带的垂直冲击、转弯时的侧向载荷、急加速急刹车的扭矩载荷三种工况，每根辐条的截面从根部到端部做渐变处理，根部和轮盘连接的位置做足够大的过渡圆角，减少应力集中系数，辐条背面可以做适当的挖槽减重，但是挖槽的位置要避开应力传递的主路径，不能为了减重牺牲结构强度。

　　从实际应用场景看，这类轮毂主要适配家用紧凑型乘用车，替换原厂钢制轮毂或者低配铸造轮毂，在日常城市道路行驶的工况下，铝合金材质的散热性能比钢制轮毂好很多，长时间连续刹车时，轮毂可以更快把刹车盘产生的热量传导出去，降低刹车系统热衰减的风险。同时铝合金的成型精度更高，轮辋的圆度、动平衡余量都比钢制轮毂更优，高速行驶时的方向盘抖动概率更低。设计的时候还要考虑气门嘴的安装位置，要在轮辋上预留标准尺寸的气门嘴孔，位置要避开辐条，方便后续充气、胎压监测传感器的安装。另外轮毂的中心孔盖安装位也要做对应的卡扣结构，保证中心盖安装后不会在行驶中脱落，同时和轮辐的造型保持齐平，减少高速行驶时的风阻。

　　建模过程中，轮辐的曲面过渡要做连续顺滑处理，不能有突兀的折角，不然后续不管是做铸造模具的分型，还是做表面抛光、电镀处理，都会出现加工死角，影响成品的外观质量。轮辋和轮辐连接的位置要做圆滑的熔接痕过渡，模拟实际铸造时金属液流动融合的结构，避免出现结构上的锐角缺口。还要考虑轮毂的偏距参数，也就是安装面到轮辋中心面的距离，这个参数直接决定了轮毂装车后是向内凹还是向外凸，偏距不对会出现轮胎蹭翼子板、蹭刹车卡钳的问题，设计时要预留足够的卡钳避让空间，保证大尺寸刹车卡钳安装后不会和辐条内侧发生干涉。做动平衡配重块的安装位时，要在轮辋的内外侧边缘预留平整的粘贴面，方便后续装配时粘贴平衡块校正动平衡，避免平衡块突出轮缘被路沿刮掉。
