Gocator激光轮廓传感器三维建模作品

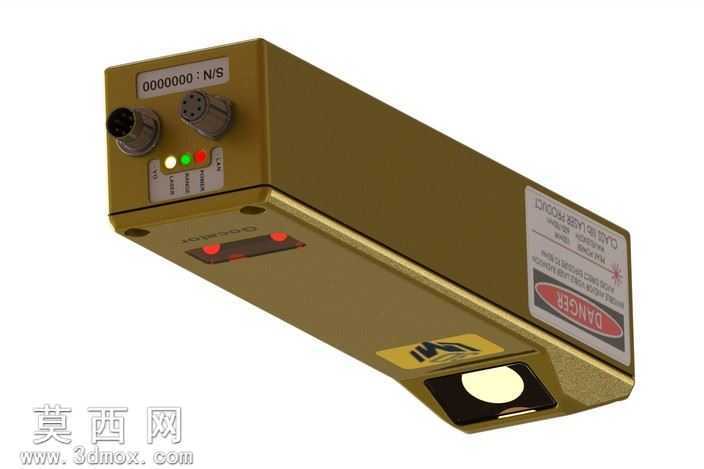

本作品为Gocator激光轮廓传感器的三维建模成果，建模过程依托SolidWorks平台完成，整体严格遵循实物272毫米的实际尺寸进行1:1比例还原，保证模型各部分尺寸比例与真实工业产品完全一致。建模阶段采用自顶向下的设计思路，首先搭建产品整体的外形基准框架，将传感器划分为主体金属外壳、前端激光发射窗口、尾部接口模组、顶部状态指示区、侧面标识区域五个独立的功能模块，逐模块进行特征构建。主体外壳部分通过拉伸、切除、倒角等基础特征组合，还原出产品方正带斜切收边的工业造型，对壳体表面的安装孔位、散热凹槽、拼接缝隙等细节特征逐一进行精细化刻画，保证结构还原度。前端激光发射窗口区域单独构建了防护镜片、发光模组、遮光边框的分层结构，还原出激光出射端的凹陷防护设计。尾部接口模组还原了多针航空插头、圆形调节旋钮的结构特征，对接口处的螺纹、防滑纹理都做了细节处理。顶部状态指示区还原了三色状态指示灯、功能标识铭牌、序列号刻印区域的细节，指示灯部分采用半透明材质模拟真实的灯罩透光效果。材质渲染阶段，主体外壳赋予哑光香槟金金属材质，添加细微的磨砂颗粒质感还原工业设备的金属外壳触感，接口部分采用哑光黑硬质塑料材质，指示灯灯罩分别赋予红、绿、橙半透明自发光材质，镜片部分赋予高透玻璃材质并添加轻微的反射效果，标识铭牌区域采用贴图方式还原真实产品的警示标识、参数标签内容，整体渲染效果贴近真实工业产品的视觉质感。结构设计上完整还原了传感器的安装定位孔位、内部腔体的预留空间，模型可直接用于工业场景搭建、设备装配模拟、产品展示动画制作等用途，各部件之间保留了合理的装配间隙，符合真实产品的装配逻辑。
