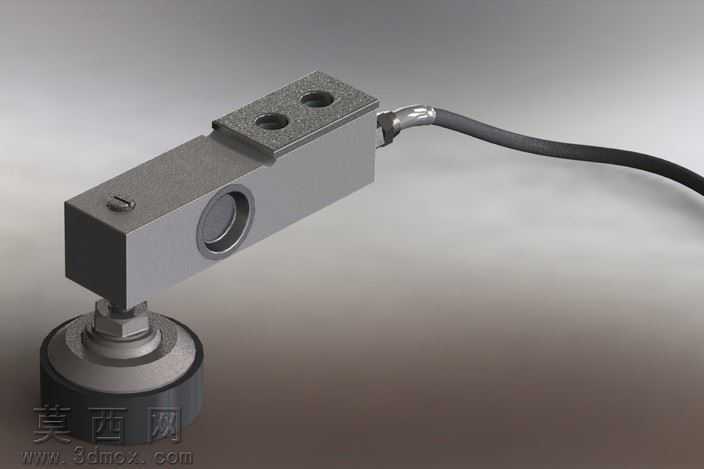

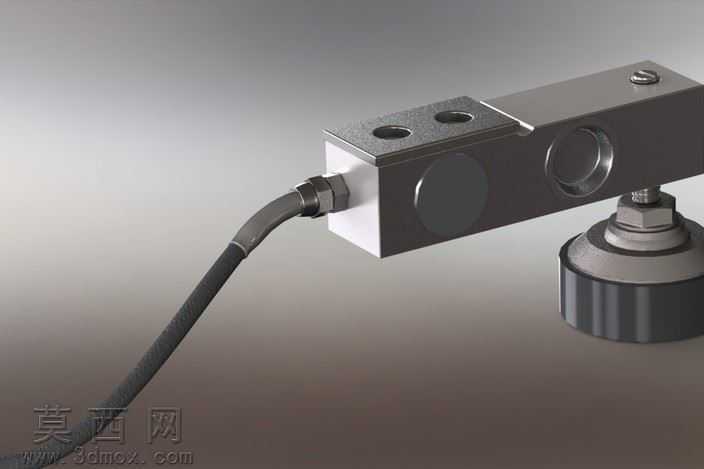

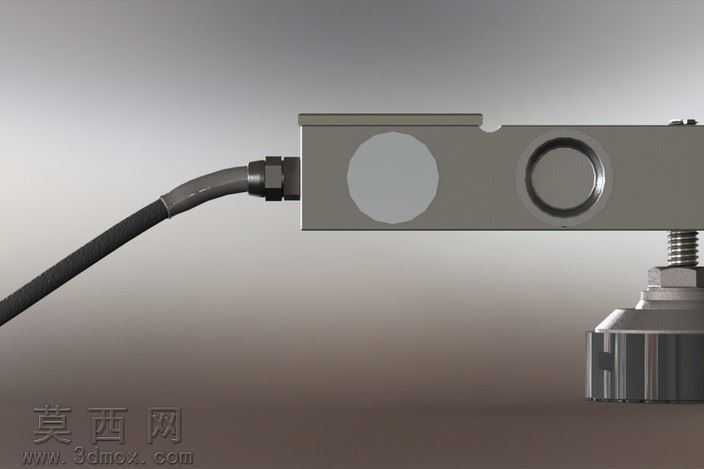

SQB-2T梁式负载称重传感器三维模型

本模型为SQB-2T梁式负载单元格，也就是2000公斤量程称重传感器的三维建模作品，采用SolidWorks完成全参数化建模，建模过程严格遵循悬臂梁式称重传感器的真实工业尺寸规范，完整还原了产品的全部结构细节。建模阶段首先绘制传感器主体的矩形悬臂梁基体轮廓，通过拉伸凸台命令生成主体基础实体，随后对梁体的应变区进行精准的薄壁切削处理，还原真实产品中用于粘贴应变片的弹性变形区域结构，保证模型结构与实物受力特性的一致性。针对梁体端部的出线结构，建模时通过扫描特征生成金属线缆保护接头，配合螺旋线扫描生成外螺纹结构，还原接头与梁体的螺纹连接细节，同时对接头处的防水密封台阶结构做了精细化的倒角与圆角处理，避免尖锐棱角不符合工业产品设计规范。梁体底部的安装支撑脚部分，通过旋转凸台生成支撑螺栓的柱体结构，配合螺纹线命令生成配套的调节外螺纹，还原支撑脚与梁体的螺纹装配关系，同时对支撑脚底部的承压垫片做了平面度的细节处理，还原真实产品安装时的承压接触面结构。材质与渲染阶段，为传感器主体赋予合金钢金属材质，调整材质的粗糙度参数模拟工业传感器表面的喷砂氧化质感，对应变区的圆形密封贴片赋予半透明磨砂材质，还原应变片保护盖的视觉效果；线缆部分赋予黑色橡胶材质，添加轻微的凹凸纹理模拟线缆外皮的防滑质感；金属接头部分赋予亮面镀铬材质，与主体合金钢材质形成明确的质感区分，渲染时采用三点布光方案，主光源从侧上方打亮梁体主体结构，补光弱化阴影区域的死黑问题，轮廓光勾勒梁体边缘提升模型立体感，最终渲染效果真实还原工业称重传感器的金属质感与结构细节。设计思路上，该模型严格匹配2000公斤量程梁式称重传感器的真实结构比例，所有安装孔位、出线位置、支撑脚尺寸均参考实物测绘数据设定，可直接用于称重设备的虚拟装配验证、工业场景的动画演示素材，也可作为传感器类产品建模的参考案例，模型结构完整无缺失特征，各部件间的装配关系清晰明确，能够直观展现悬臂梁式称重传感器的弹性体结构、安装连接方式与外部造型特征。
