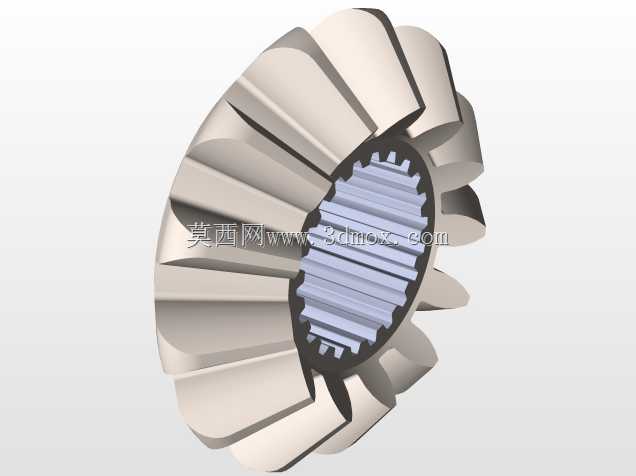

内花键锥面传动链轮结构设计

　　这类带内花键的锥面链轮，常应用在需要紧凑空间内实现交错轴动力传递的工况中，比如小型农机的分动箱、轻工包装设备的进给传动单元、园林机械的动力输出端，区别于常规同轴布置的滚子链链轮，它的锥面齿形可以配合对应角度的锥面啮合件，在轴交角固定的场景下省去额外的换向齿轮组，压缩整个传动链路的安装空间。从结构设计逻辑来看，内花键的选型直接决定了扭矩传递的可靠性，这里采用的矩形花键结构，齿侧定心精度更高，能承受变载荷下的冲击，相比单键连接，花键的多齿啮合特性可以把接触应力分散到多个齿面，避免长期交变载荷下出现键槽压溃、轴头滚键的失效问题，适合中高转速、频繁正反转的传动场景。齿形部分的锥角设计需要匹配配套传动件的安装轴交角，齿面的节锥、根锥、

　　顶锥角度需要严格对齐啮合基准，否则装配后会出现齿面偏载，运行时产生异常噪音，甚至出现跳齿、断齿的故障。齿廓的修缘处理是这类链轮设计里容易被忽略的细节，在齿顶位置做微小的修缘倒角，可以抵消装配时的微小角度误差，让啮合切入过程更平缓，减少啮合冲击带来的振动，同时也能避免齿顶棱边刮伤配套啮合件的齿面，延长整套传动副的使用寿命。安装边界上，这类链轮的轴向定位依靠内花键端面的轴肩贴合，设计时预留的轴向窜动间隙需要控制在0.1mm到0.2mm之间，间隙过大会导致传动时轴向窜动撞击，间隙过小则会在热胀冷缩时出现卡滞，无法正常转动。链轮的轮毂厚度经过载荷校核，在传递额定扭矩时，轮毂的切应力处于材料许用应力区间内，不会出现轮毂开裂的问题，

　　外锥面的齿根到轮毂外圆的过渡圆角做了加大处理，避免应力集中在齿根位置，提升交变载荷下的疲劳强度。实际应用场景中，这类链轮不需要额外的张紧机构，依靠锥面啮合的预紧力就能保证传动无滑差，相比普通链传动，它的传动比更稳定，没有链条松边垂度带来的传动滞后，适合对传动精度有一定要求的中低速动力传递场景。建模过程中，齿形的生成需要先确定节锥的基准母线，以锥顶为原点建立齿形的展开平面，在展开平面上绘制标准链轮齿廓后再投影回锥面，通过阵列生成所有轮齿，内花键部分的建模需要严格遵循花键的定心尺寸公差，齿侧的配合公差选过渡配合，既保证装配时能顺利压装到轴上，又能避免运行时出现花键侧隙过大的问题。整个零件的外形没有多余的减重孔设计，

　　因为这类链轮通常应用在空间紧凑的传动箱内，轮辐部分的实体结构可以提升整体刚性，避免高速转动时出现辐板振动，外圆的齿顶部分做了倒角处理，方便装配时和配套传动件的啮合导入，不需要反复调整角度就能顺利对位。在设备维护层面，这类链轮的齿面磨损后可以直接沿轴向抽出更换，不需要拆卸周边的其他传动部件，相比集成在轴上的锥齿轮，维护成本更低，更换效率更高，适合需要快速维保的量产设备使用。
