带安装底座的旋转栅门传动套件结构

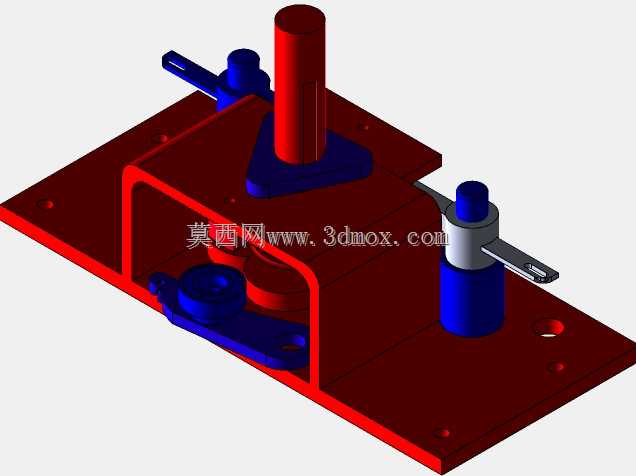

　　这套旋转栅门传动套件，主要适配人行通道类闸机的内部传动需求，常见于写字楼、园区、场馆出入口的单向通行管控场景，核心作用是将驱动端的转动转化为栅门摆臂的定角度旋转，同时实现转动过程中的位置限位与到位缓冲，避免栅门转动超程或晃动。从结构布局来看，整套组件以一块带多组安装孔的矩形金属底板作为承载基座，所有功能构件都集成在这块底板上，安装时只需对应基座上的通孔在闸机机架上打对应孔位，用螺栓紧固即可完成主体固定，不需要额外做复杂的适配支架，能大幅缩减现场装配的调试周期。底板上的主承载立架采用U型折弯结构，两侧立板上开有同轴的轴承安装位，用来承托中间的主旋转轴，也就是模型中红色的立式圆柱构件，主转轴上端伸出立架顶面的部分用来直接固定栅门的摆臂，

　　转轴下端位于立架内部的部分，和一套曲柄拨叉结构相连，把转轴的周向转动转化为侧边限位构件的直线往复动作。立架侧边设置的两组蓝银配色的轴座组件，一组是用来实现转动到位后的锁止限位，另一组是和外部驱动件的连接接口，不管是采用手动推杆驱动还是小型电机驱动，都可以直接对接这个接口，不需要额外改动主体传动结构。设计时特意将所有传动的摩擦面都做了凸起的轴套支撑结构，避免传动件直接和底板、立架的平面发生大面积摩擦，既能降低转动阻力，也能减少长期使用后的构件磨损，延长整套结构的使用寿命。主转轴底部和拨叉连接的位置做了三角型的加强筋结构，用来承受栅门被推动时产生的侧向冲击力，避免转轴和拨叉的连接位置因为反复受载发生断裂。

　　整套结构的安装边界完全控制在底板的矩形轮廓范围内，主转轴的最高突出高度不超过底板短边长度的二分之一，侧边伸出的拨叉杆最大伸出量不超过底板长边的十分之一，不会和闸机外壳的内壁发生干涉，在做闸机整体结构设计时，只需要预留出对应底板尺寸的安装空间即可，不需要额外预留传动构件的活动余量。在实际使用场景中，这套结构可以实现90度定角度的旋转限位，当栅门转动到通行位置时，侧边的锁止轴会自动卡入拨叉的限位槽内，避免外力反向推动栅门，实现单向通行的管控需求；当需要复位时，只需要给驱动接口施加反向的作用力，就能带动锁止轴退出限位槽，让主转轴带动栅门回到初始关闭位置。考虑到现场维护的便利性，所有构件的连接螺栓都采用外露式设计，

　　不需要拆开整个立架就能单独更换磨损的轴套、拨叉等易损件，如果有特定场景的定制需求，也可以单独拆分其中的转轴组件、拨叉组件、锁止组件进行参数调整，比如更改主转轴的直径来适配更大尺寸的栅门摆臂，或者调整拨叉的限位槽角度来改变栅门的转动开合角度，不需要重新设计整套基座结构，能大幅降低定制改型的设计成本。整套结构的受力路径设计非常清晰，栅门受到的冲击力会通过主转轴传递到U型立架，再通过立架分散到底部的安装底板，最终传递到闸机的整体机架上，不会让传动构件单独承受侧向冲击力，从结构根源上避免了传动件因为受载过大发生变形的问题。在做三维建模的时候，所有配合面都预留了合理的装配公差，轴和轴套之间采用间隙配合，保证转动顺畅无卡滞，安装孔的位置公差控制在0.1mm以内，确保现场安装时不需要额外扩孔就能顺利装配。
