工业风吊装式工矿照明灯具结构设计

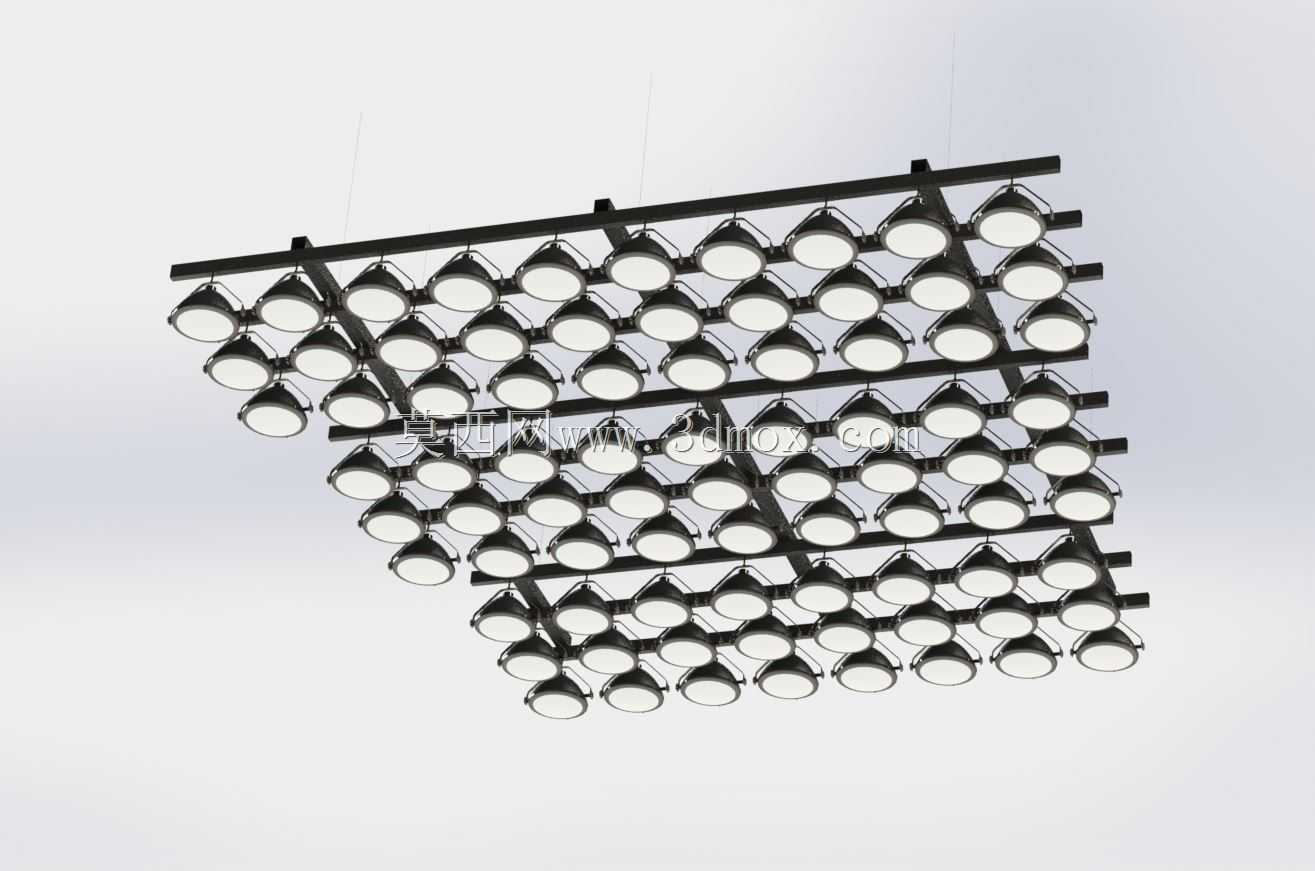

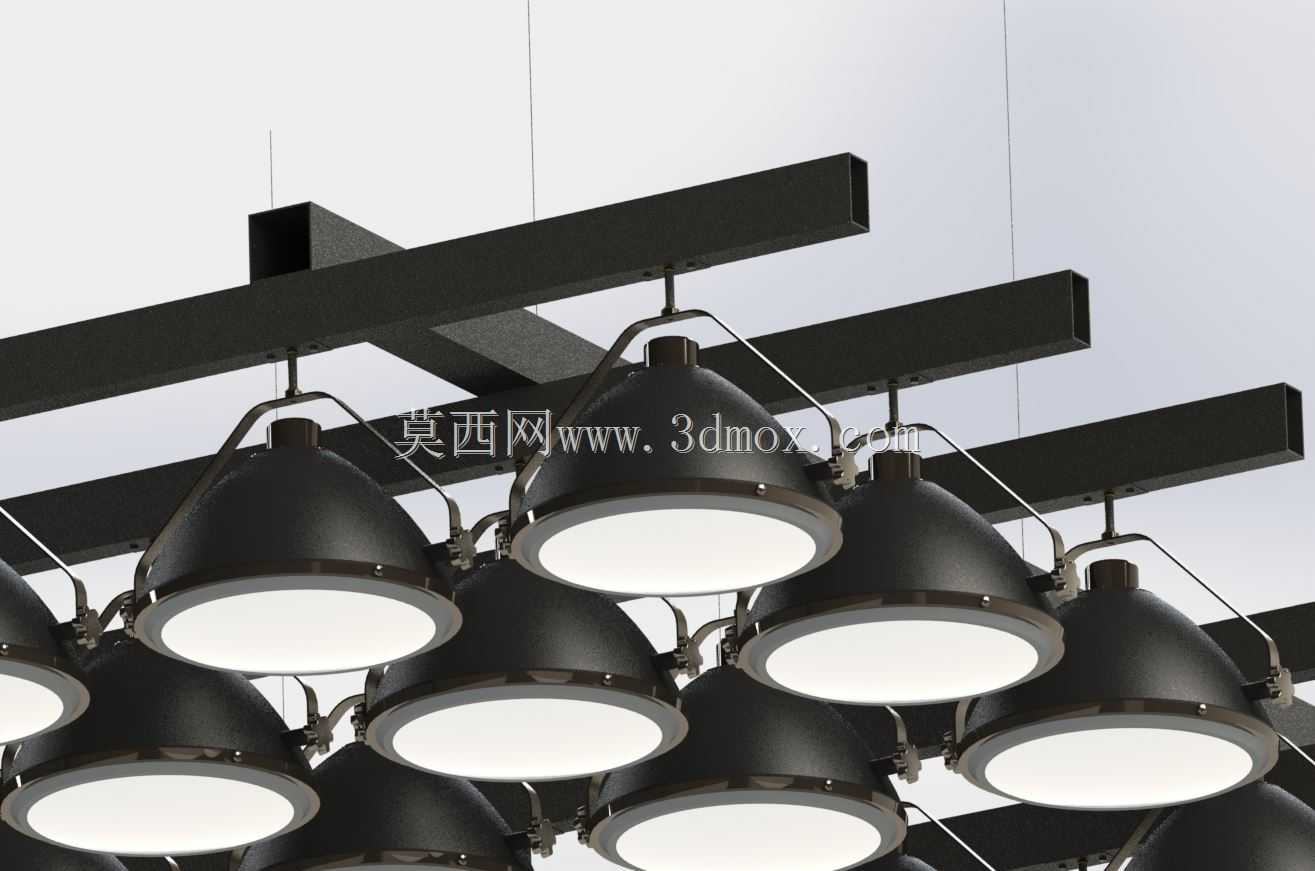

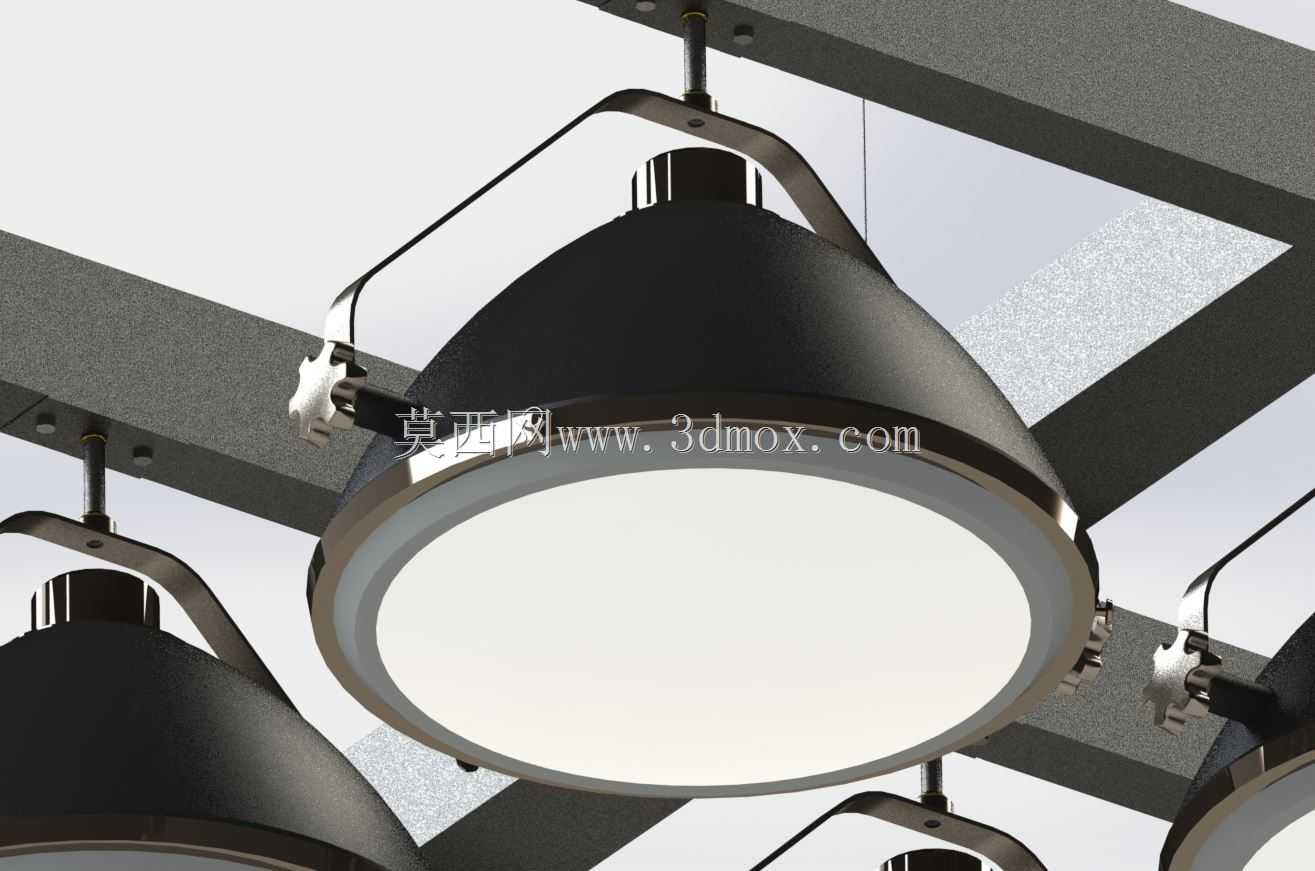

　　这款吊装式工矿照明灯具的三维建模，核心围绕工业厂房、大型仓储空间、高顶作业区域的实际照明需求展开设计，建模过程中优先考量了高空安装场景下的结构可靠性与维护便捷性，没有刻意追求外观的花哨设计，所有结构细节都服务于实际使用场景的功能落地。从安装边界来看，灯具采用顶部吊杆配合可调节金属吊臂的连接结构，吊杆适配常规厂房预埋的吊装点位，吊臂与灯体的连接位置设置了阻尼可调的铰接结构，安装人员可根据现场照明区域的覆盖需求，在0到45度范围内调整灯体的照射角度，调整到位后通过侧面的快锁压块完成固定，无需额外拆装螺栓，适配高空作业时的操作便利性，避免长时间高空作业带来的安全风险。灯体主体采用深罩型反射结构，外壳选用拉伸铝成型工艺的曲面壳体，

　　曲面弧度经过光学反射路径的反复校核，能够将光源发出的光线集中投射到下方作业区域，减少光线向侧面非作业区域的溢散，提升作业面的照度均匀度，同时深罩结构也能避免高顶位置的灯具光线直接进入下方作业人员的视线，减少眩光对作业操作的干扰。灯体上口位置设置了一体化的散热鳍片结构，与铝制外壳直接一体成型，没有采用额外拼接的散热组件，既减少了装配零件数量，也能让光源工作产生的热量直接通过外壳传导到鳍片区域，借助厂房内的空气流通完成自然散热，无需额外加装散热风扇，降低后期使用过程中的故障概率，适配工矿场景下长时间连续照明的使用需求。灯圈位置采用卷边包边结构，将透光面罩的边缘完全包裹在壳体内部，配合内嵌的硅橡胶密封胶条，能够阻挡厂房内的粉尘、

　　飞溅的切削液或者水汽进入灯体内部，防护等级满足常规工业作业环境的使用要求，即使在有轻度粉尘、湿度偏高的车间环境内也能稳定工作。吊装连接位置的吊具部分，建模时特意校核了承重结构的受力边界，吊臂采用冷轧钢板冲压成型的折弯结构，铰接位置的销轴采用不锈钢材质，配合防松脱的开口销结构，能够承受超过三千磅的静态吊挂载荷，完全覆盖灯具自身重量加上安装维护时的附加载荷需求，避免长期使用过程中出现吊具变形、连接松脱的风险。灯体背部的接线位置设置了独立的接线腔，接线腔与光源腔之间采用密封隔板分隔，外部电源线通过防水格兰头接入接线腔，接线完成后通过盖板将接线腔完全封闭，既方便现场布线时的接线操作，也能避免线路接头部分暴露在工业环境中出现老化、短路的问题。

　　从实际选型适配的角度来看，这款灯具的结构尺寸适配4米到12米的吊装高度，不同高度下可通过调整吊臂角度搭配对应功率的光源模块，满足不同照度要求的作业场景，不管是机械加工车间的设备操作区域照明，还是仓储物流中心的货架通道照明，或是大型展厅的工业风装饰照明，都能通过这套结构的适配调整满足使用需求。建模过程中所有的装配间隙都按照实际五金加工的公差标准预留，壳体之间的配合止口、铰接位置的转动间隙、密封胶条的压缩量都经过实际装配逻辑的校核，不存在无法落地的理想化结构，所有零件都可通过常规的冲压、拉伸、机加工工艺完成生产，不需要特殊的定制加工设备，能够有效控制产品的生产制造成本，适配工业照明产品大批量落地应用的成本控制需求。
