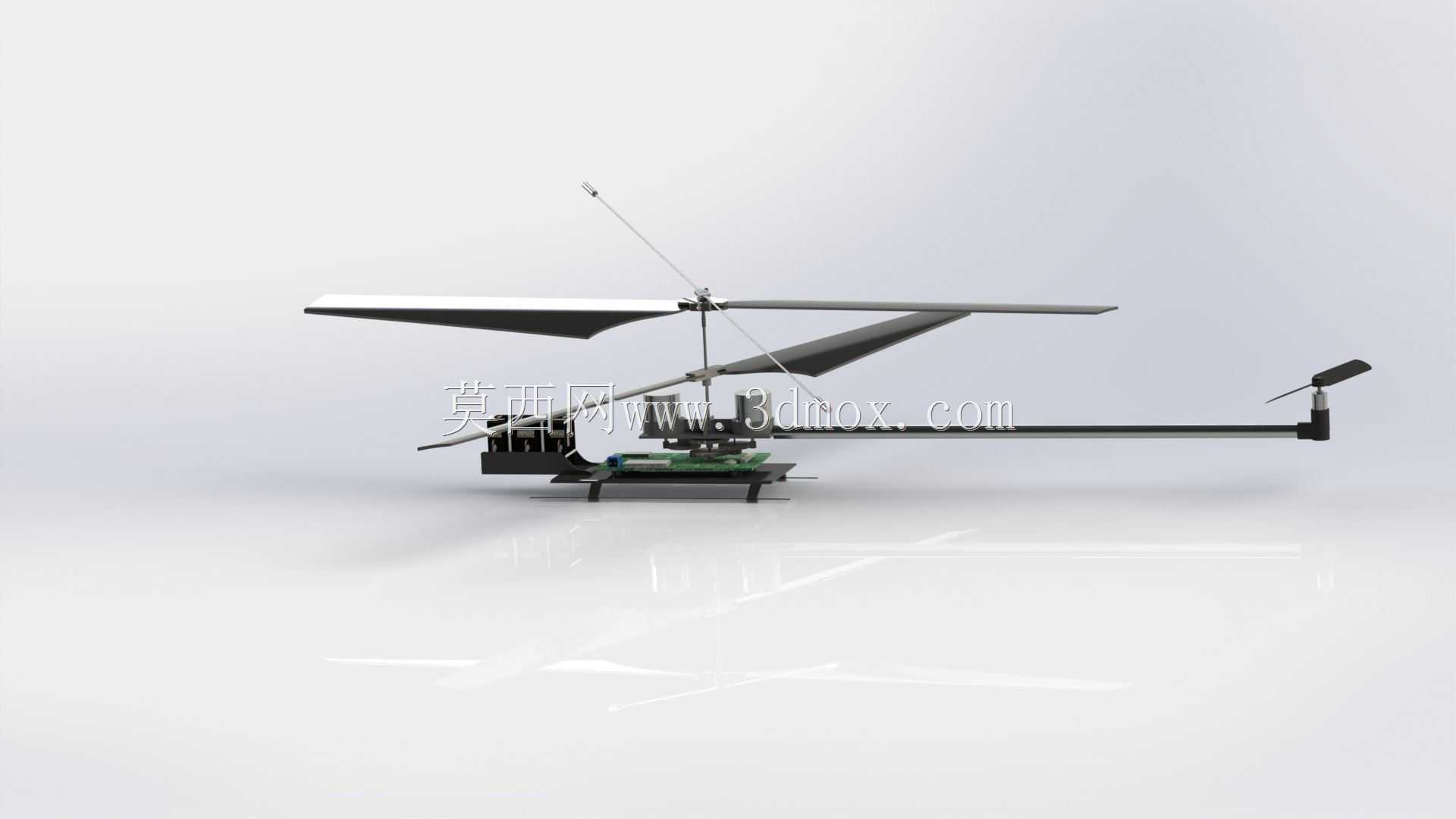

共轴双旋翼微型飞行器逆向结构还原

　　本次逆向还原的共轴双旋翼微型飞行器，核心应用场景覆盖室内微小型航模研发、微空中载体原理验证、小型旋翼机构教学演示多个领域，这类微小型旋翼载具因为尺寸紧凑、旋翼气动布局特殊，在狭小空间飞行测试、低载荷空中作业场景中有着不可替代的作用，区别于常规单旋翼带尾桨的航模结构，共轴反转双旋翼的设计可以抵消旋翼旋转产生的反扭矩，无需额外设置尾桨传动结构，能在极小的机身尺寸下实现稳定的姿态控制，这也是这类微型飞行器被广泛用于室内飞行演示、微传感器搭载测试的核心原因。

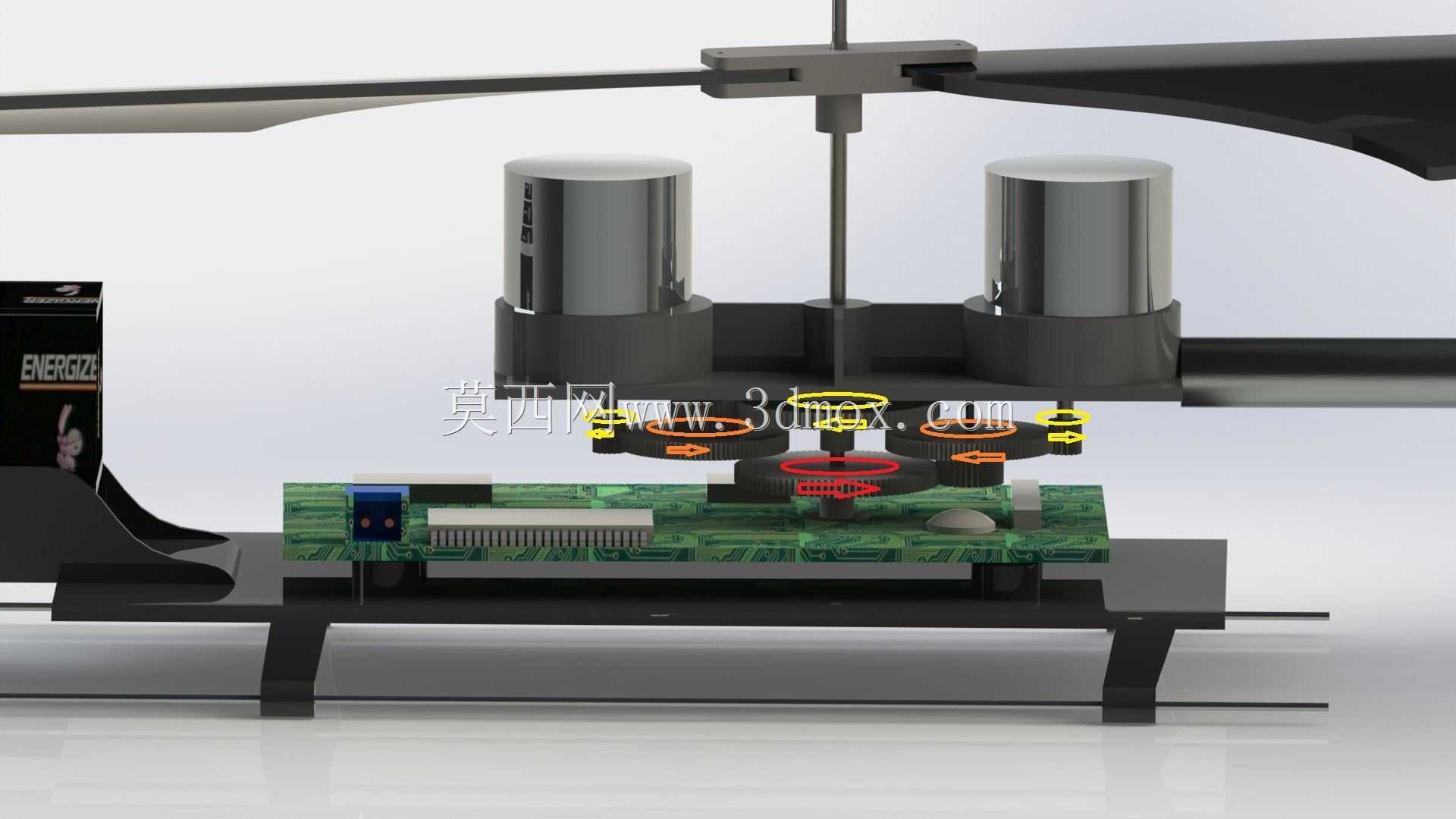

　　从实际功能特性来看，这套结构完整还原了实物的传动逻辑，上下两层旋翼分别通过独立的传动路径获取动力，依靠齿轮组的啮合传动实现转速匹配与反向旋转，所有齿轮的啮合间隙、传动比都完全匹配实物的运行状态，保证旋翼转动过程中扭矩相互抵消，不会出现机身自旋的问题。旋翼桨叶采用窄弦长设计，适配微小型动力单元的输出特性，在低转速下就能提供足够的升力支撑机身重量，桨叶的翼型弧度、安装角都经过逆向测绘还原，和实物的气动安装参数完全一致，避免建模过程中出现桨叶安装角度偏差导致的气动特性失真。

　　设计思路上，整个逆向过程优先保证传动链路的准确性，先拆解实物的动力传递路径：从动力输出端开始，依次梳理各级减速齿轮的啮合关系、上下旋翼轴的同轴嵌套结构，再反向推导每个结构件的尺寸与装配关系，没有为了建模简化省略任何传动环节的细节，包括旋翼夹头与桨叶的连接结构、旋翼轴的轴向定位结构、齿轮与轴的周向固定结构都做了1:1还原。机身承载部分采用轻量化的框架式布局，电路板、动力单元的安装位完全匹配实物的安装边界，所有安装孔位的位置、孔径都和实物保持一致，能够直接对应实物的装配流程完成虚拟装配验证。

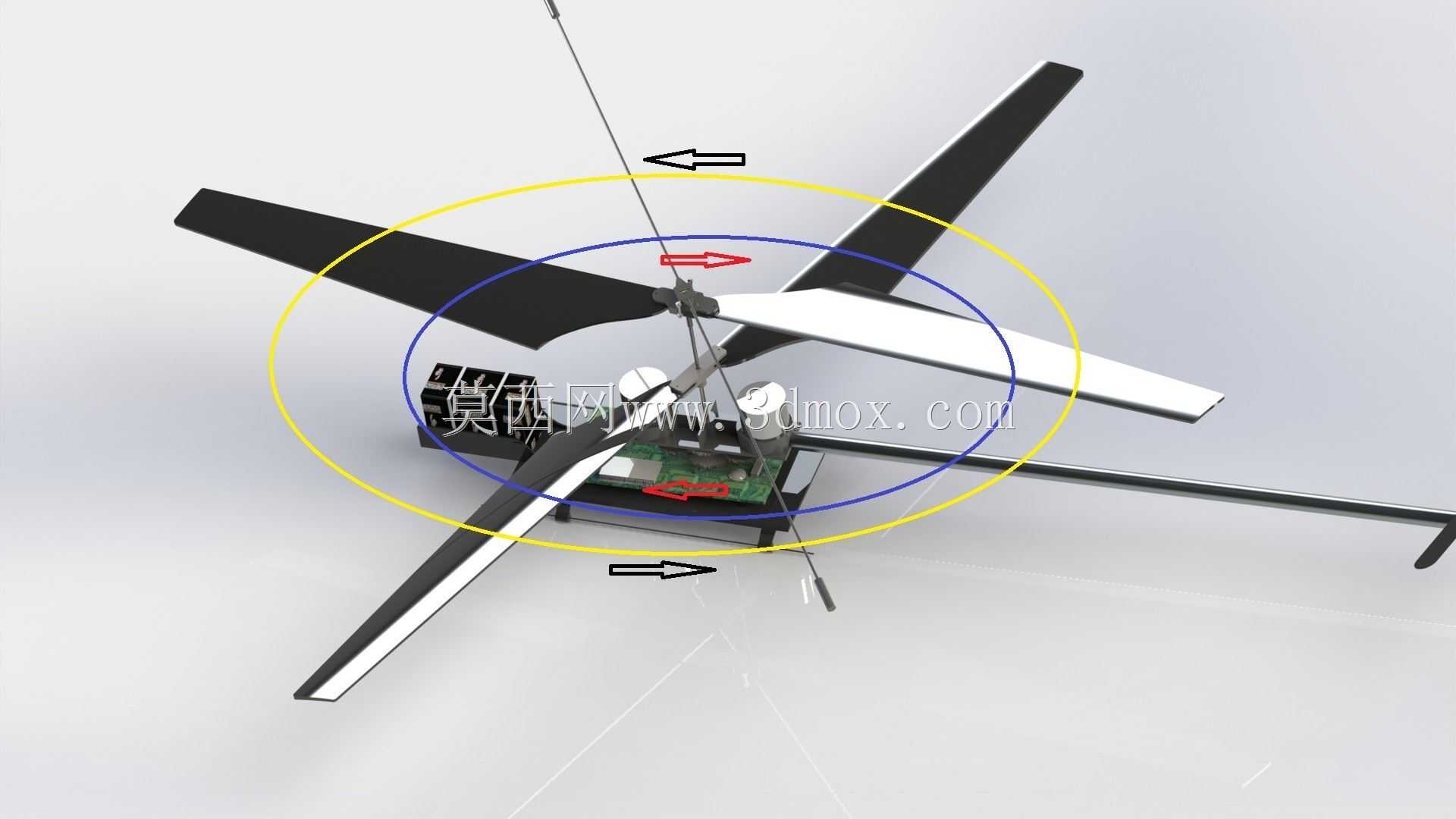

　　外形尺寸与安装边界方面，这套结构的旋翼旋转直径控制在极小的范围内，整体机身长度不超过成年人手掌尺寸，上下旋翼的间距经过精准测绘，既保证两层旋翼旋转过程中不会出现打桨干涉，又尽可能压缩了整机的高度尺寸，降低飞行过程中的风阻影响。旋翼轴采用同轴嵌套设计，内外轴分别对应上下旋翼的传动，轴系的径向间隙控制在合理范围内，既保证转动过程中不会出现卡滞，又避免间隙过大导致旋翼转动时出现过大的摆振。机身底部的起落架结构向外延伸出足够的支撑范围，保证降落过程中整机的稳定性，起落架的安装位置与机身框架的连接点完全匹配实物结构，不会出现装配干涉。

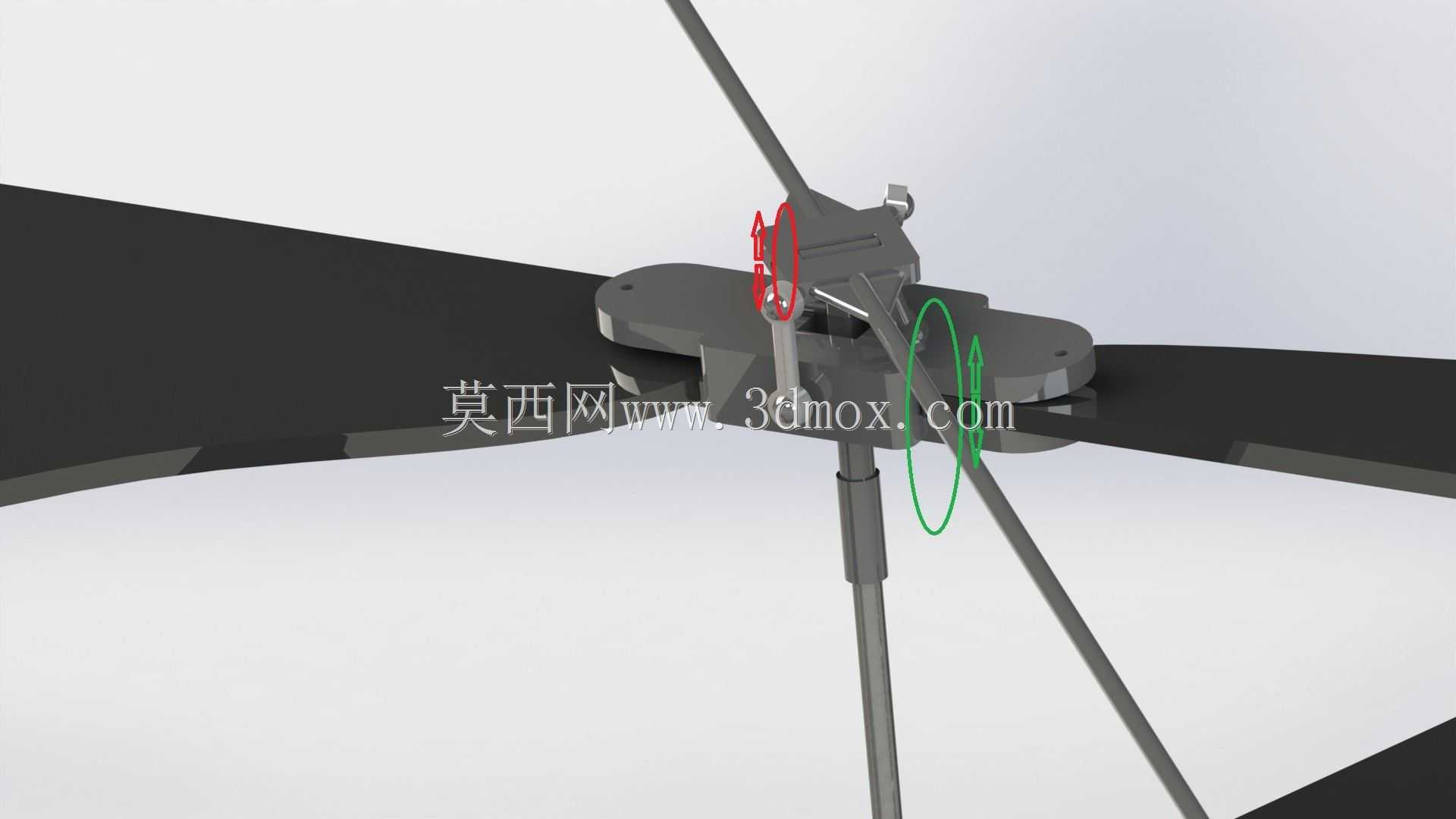

　　在结构细节还原上，旋翼夹头的铰接结构也做了完整呈现，保证桨叶在旋转过程中可以根据转速变化自动调整挥舞角度，和实物的旋翼动态特性保持一致，齿轮组的模数、齿数以实物测绘数据为准，传动过程中齿面啮合贴合度和实物一致，不会出现传动卡顿或者传动比偏差的问题。整个结构的所有配合面都按照实际装配关系设置了合理的间隙，包括齿轮与轴的配合、轴与轴承位的配合、机身框架各拼接部分的配合，都符合微小型航模的装配公差要求，可直接用于结构原理演示、3D打印件装配验证、航模改装设计参考等场景，为微小型共轴旋翼载具的结构设计提供可直接参考的三维模型依据。
