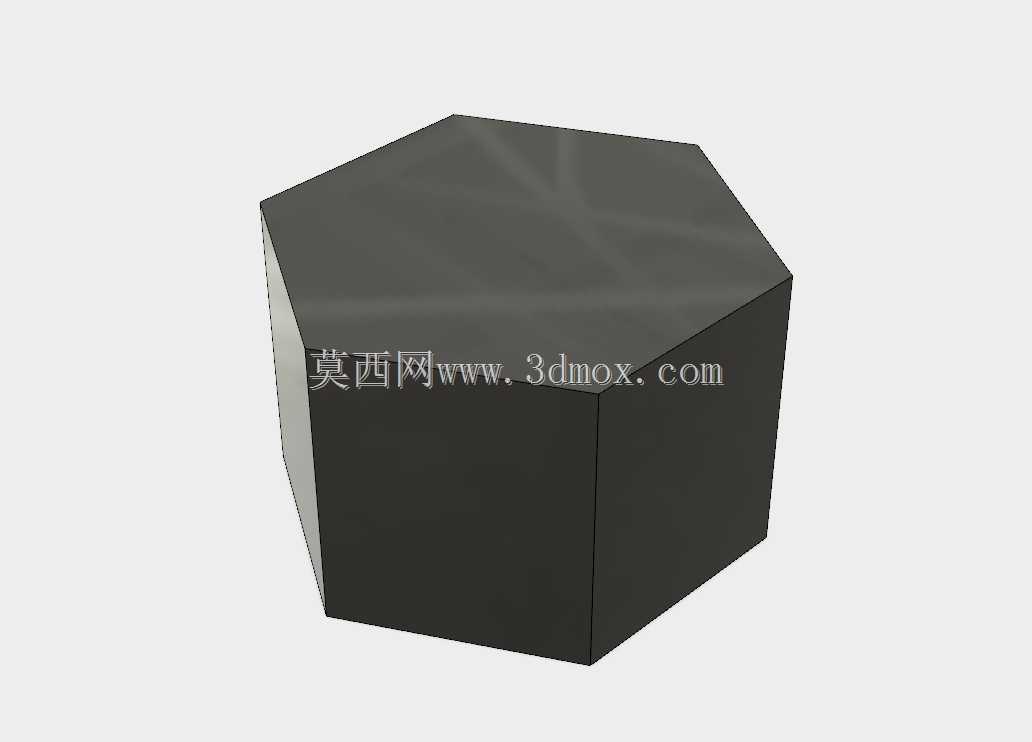

正六棱柱蜂窝盖密封结构设计

　　在流体输送、化工反应、蜂窝换热设备的端侧密封场景中，这类正六棱柱构型的蜂窝盖是配套蜂窝状流道腔体的核心密封端件，区别于常规圆形端盖，其六边形轮廓可直接适配蜂窝排布的正六边形腔体单元，无需额外加装转接法兰即可实现单腔体的独立封盖，在多单元并联的蜂窝式换热、蜂窝吸附、蜂窝整流设备中，能大幅减少端侧的密封拼接缝隙，降低多腔体串流、介质泄漏的风险。从实际使用场景来看，这类端盖常应用在板式蜂窝换热器的端部封板、蜂窝状催化反应腔的端盖、蜂窝整流风道的堵头位置，配合蜂窝状滑环使用时，可在端盖与腔体端面之间形成可微量滑移的密封副，抵消设备运行过程中因温度变化产生的热胀冷缩位移，避免硬密封结构因热应力出现开裂、密封面压溃的问题。设计这类端盖时，

　　首先要匹配对应蜂窝腔体的正六边形对边尺寸，端盖的六棱柱外轮廓与腔体内壁采用间隙配合，配合公差控制在H7/h6区间，既保证安装时可顺利推入腔体，又能控制径向间隙避免密封介质从侧边渗漏；端盖的轴向长度需要根据腔体的壁厚、密封滑环的压缩量确定，通常伸出腔体端面的长度为3-5mm，预留足够的压紧余量，同时避免过长导致端盖在腔体内出现悬臂偏斜。端盖的端面设计为平整平面，与蜂窝状滑环的接触面粗糙度要求达到Ra1.6以下，保证滑环受压时可均匀贴合在端盖端面上，形成连续的密封面；六棱柱的棱边位置做0.2mm的倒角处理，既避免安装时棱边刮伤腔体内壁的密封涂层，也能引导滑环顺利套入端盖外侧，不会出现卡滞、切边的问题。从安装边界来看，

　　这类端盖的对边尺寸需要与蜂窝腔体的内孔对边尺寸严格匹配，相邻两个蜂窝盖安装时的中心距等于蜂窝单元的中心距，端盖的端面压紧力需要根据密封介质的压力调整，通常低压气体介质场景下压紧力控制在0.3-0.5MPa，液体介质场景下可提升至0.8-1.2MPa，避免压力过大导致滑环过度压缩失去弹性补偿能力。在结构强度校核上，六棱柱构型的端盖相比同截面积的圆形端盖，在承受侧向介质压力时的抗弯截面系数更高，当蜂窝腔体内部出现压力波动时，六边形的棱边结构可分散端面承受的压力，减少端盖的形变量，不会出现圆形端盖受压后边缘翘曲的问题。配套的蜂窝状滑环采用嵌套式结构，滑环的内孔与端盖的六棱柱外轮廓匹配，滑环的端面设置有蜂窝状的微槽结构，

　　这些微槽在受压时可形成多道密封阻尼，当介质有微量渗漏趋势时，会在微槽内形成涡流降压，逐级降低介质的泄漏压力，最终实现零泄漏密封。实际装配过程中，需要先将蜂窝滑环套入端盖的外侧，保证滑环的密封面与端盖端面齐平，再将端盖整体推入蜂窝腔体的端部，通过外部的压紧压板均匀施压在端盖端面上，避免单点施压导致端盖偏斜、滑环压缩不均。这类结构的端盖在多单元蜂窝设备中优势明显，单个端盖对应一个蜂窝腔体，当某一个腔体出现故障需要检修时，可单独拆卸对应的端盖，无需拆解整个端侧封板，大幅降低设备的维护成本；同时六边形的排布方式相比圆形排布，空间利用率提升15%左右，可在相同的端板面积上布置更多的蜂窝流道单元，提升设备的整体处理效率。设计建模过程中，需要重点保证正六边形的角度公差，六个内角的角度误差控制在±0.5°以内，避免安装时出现相邻端盖干涉、与腔体配合间隙不均的问题；端盖的轴向端面与六棱柱轴线的垂直度公差控制在0.02mm以内，保证压紧时滑环受力均匀，不会出现局部压不实的泄漏点。针对有腐蚀介质的使用场景，端盖材质可选用304或316L不锈钢，滑环选用改性聚四氟乙烯材质，兼顾耐腐蚀性与密封弹性；针对高温工况，端盖可选用碳钢做防腐涂层处理，滑环选用金属缠绕垫片结构，提升高温下的密封可靠性。
