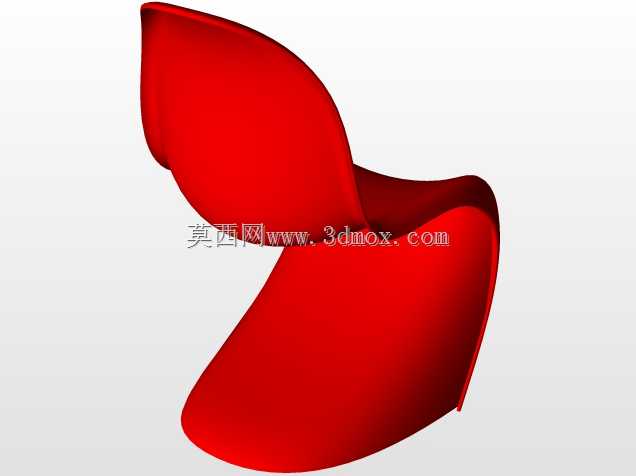

流线型一体化曲面休闲座椅结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:374593
  • 流线型一体化曲面休闲座椅结构设计

  这款一体化曲面座椅的设计,最初是针对商业公共空间、高端家居展厅这类对坐具视觉质感与空间适配度有较高要求的场景展开的,区别于常规分体式框架加软包的座椅结构,整体采用单曲面连续成型的设计思路,没有额外的拼接构件与外露连接件,从结构根源上减少了装配间隙带来的藏污纳垢问题,日常清洁维护的难度大幅降低,很适合人流量较大的公共区域使用。从实际使用的功能层面来看,整个曲面同时承担了坐面支撑与靠背倚靠的双重作用,曲面的曲率经过反复调整,坐面区域的下沉弧度刚好贴合人体臀部的自然曲线,能够将上半身的重量均匀分散到整个接触面上,避免局部应力集中导致的久坐不适感;靠背区域的曲面顺着人体脊柱的自然S形延伸,不需要额外添加腰靠构件就能给到腰背部足够的支撑力,

  即便是较长时间落座也不会出现腰部悬空的疲劳感。设计过程中没有采用常规座椅的直角过渡与平面拼接逻辑,而是用连续的G2连续曲面完成整个造型的构建,曲面的每一处过渡都做了圆角顺滑处理,没有尖锐的棱角,既避免了日常使用过程中的磕碰风险,也让整个座椅的视觉质感更加流畅柔和,不管是放置在极简风格的家居空间,还是现代感较强的商业办公区域、艺术展厅,都能和周边的空间环境形成很好的视觉呼应,不会产生突兀感。关于安装与摆放的边界条件,这款座椅采用整体式落地结构,不需要额外的固定件与安装支架,底部的支撑曲面经过平整度调校,放置在平整的硬质地面上就可以保持稳定,不会出现晃动侧翻的问题;整体的占地投影尺寸控制在常规单人座椅的合理区间内,

  摆放时不需要预留额外的装配操作空间,只需要在座椅周边留出足够的入座活动空间即可,对摆放场地的空间要求较低,不管是小面积的家居角落还是开阔的公共等候区都能适配。从结构强度的角度考虑,整个曲面的壁厚做了均匀化处理,在保证整体造型流畅度的前提下,对应人体落座的主要受力区域做了隐性的壁厚加强,不需要额外添加内部加强筋就可以满足日常使用的承重要求,同时也避免了加强筋结构导致的曲面外观缩水痕问题,保证外表面的视觉完整性。这种一体化曲面的设计逻辑,也给后续的成型工艺留出了足够的选择空间,不管是采用玻璃钢一体糊制成型,还是工程塑料滚塑成型,甚至是金属板材冲压焊接后做表面处理,都可以直接基于这个三维结构完成工艺路径的调整,

  不需要对核心曲面做大幅度的修改,能够适配不同成本预算、不同使用场景的生产需求。和常规的多构件组装座椅相比,这种一体化结构没有螺丝、卡扣这类易损连接件,长期使用过程中不会出现连接件松动、构件异响的问题,整体的结构耐用性更强,后期维护不需要更换零散配件,只需要做好表面清洁就可以长期保持使用状态。在曲面细节的处理上,座椅的边缘位置做了自然的收边处理,没有生硬的切面,落座时腿部接触边缘的位置不会有硌腿的异物感,整个接触体验更加柔和自然;曲面的表面弧度经过多次模拟验证,即便是不同身高体重的使用者落座,都能找到合适的倚靠角度,不会出现曲面贴合度不足导致的坐姿别扭问题。
