圣诞树造型趣味弹射玩具结构设计

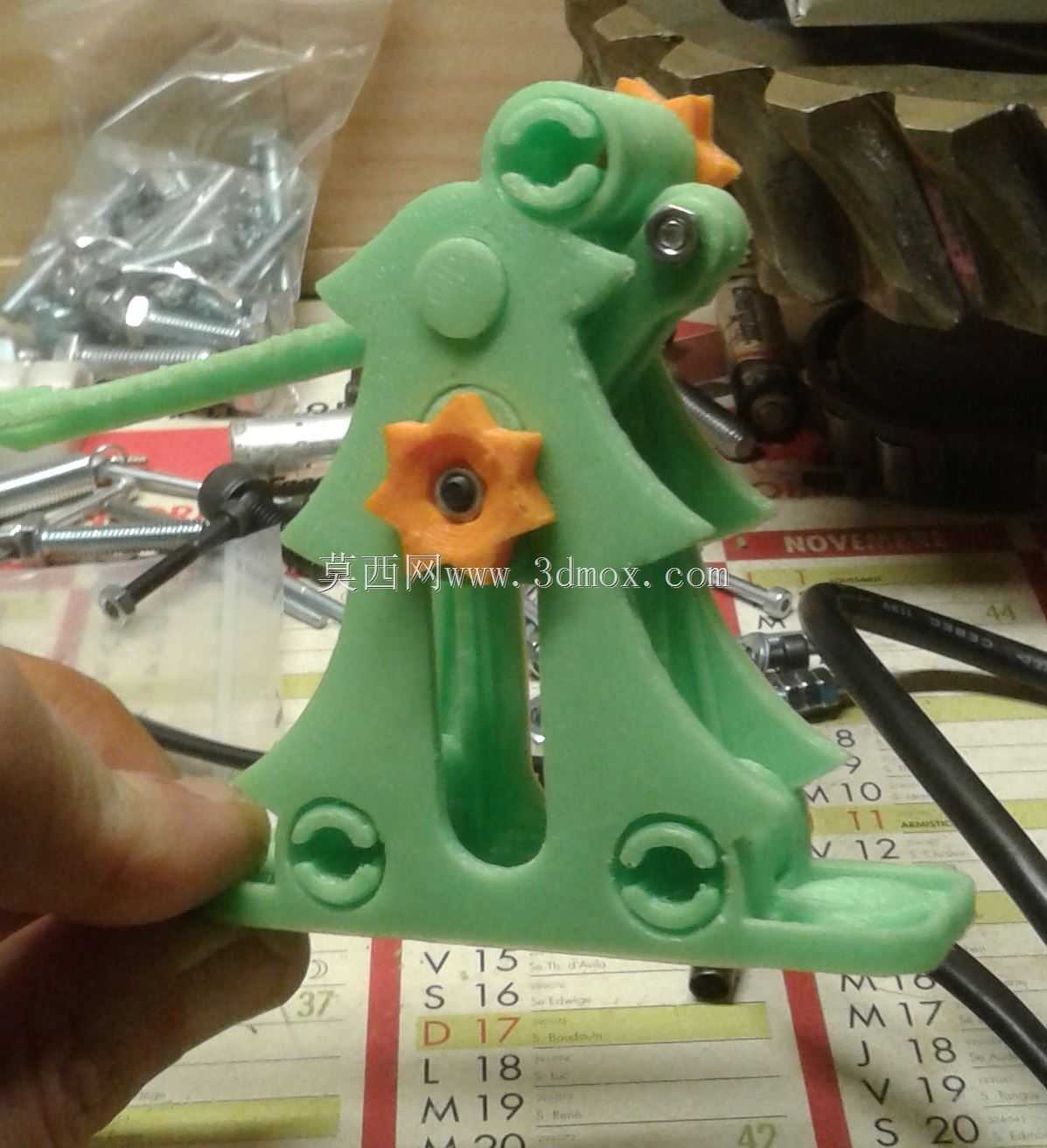

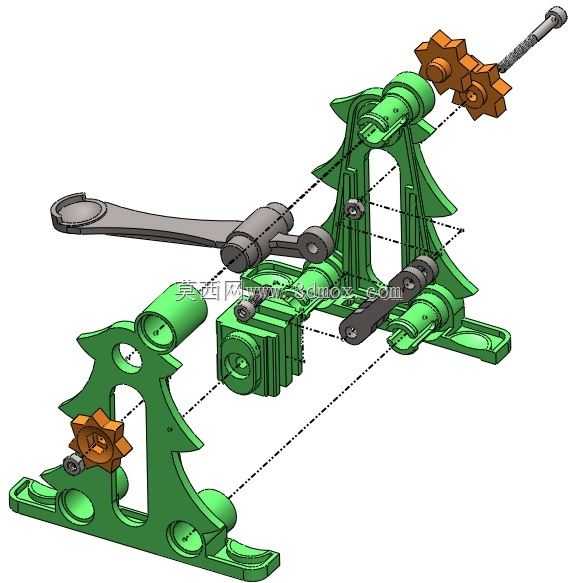

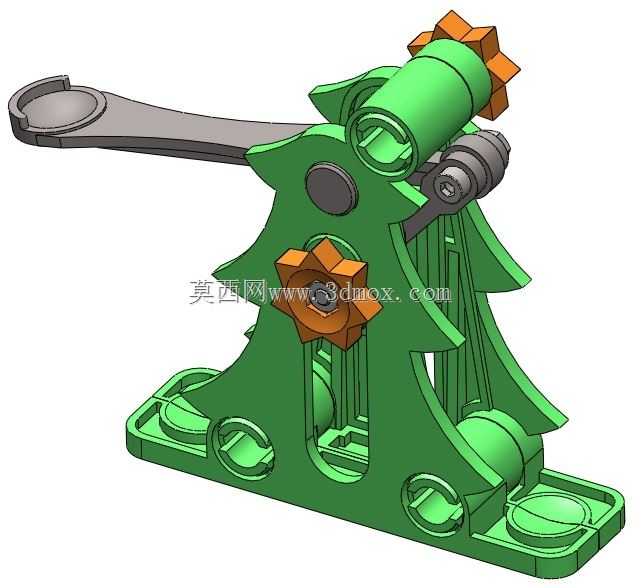

　　这款弹射类趣味机械结构，主体采用圣诞树外形作为支撑基座，整体设计兼顾趣味性与机械结构合理性，可作为桌面趣味互动装置、节日主题创意摆件使用，也可作为机械原理教学的简易演示教具，帮助理解杠杆、棘轮类间歇传动的基础运动逻辑。从结构布局来看，基座采用一体化圣诞树轮廓造型，底部设置带安装孔的平板底座，四个角位预留圆形沉孔，可通过M3规格紧固件固定在桌面或配套展示底板上，安装边界清晰，底座整体长宽尺寸控制在120mm*80mm范围内，整体高度约100mm，占用桌面空间极小，适合小场景摆放。上部的弹射执行端采用长杠杆摇臂结构，摇臂末端设置圆形承托槽，可放置尺寸适配的小型软质弹射物，摇臂与基座之间通过销轴铰接，铰接位置设置耐磨衬套结构，

　　减少反复扳动过程中的磨损量，提升结构使用寿命。摇臂的动力触发与复位结构集成在圣诞树造型的基座内部，其中棘轮状的星形旋钮作为蓄力调节部件，转动旋钮时可通过内部的卷簧结构储存弹性势能，旋钮表面设置多角形防滑轮廓，手动操作时无需额外工具即可完成蓄力调节，旋钮与内部转轴之间采用扁位配合，避免转动过程中出现打滑空转的问题。触发机构采用拨杆式设计，拨杆外露于基座侧面，按压拨杆即可解锁棘轮限位，让储存的弹性势能瞬间释放，带动摇臂快速抬起完成弹射动作，拨杆的按压行程控制在5mm范围内，触发力度经过适配调整，单指即可轻松完成操作，不会出现卡滞或误触发的问题。结构的紧固件全部采用标准M3规格内六角螺钉与六角螺母，装配时无需定制特殊紧固件，

　　普通内六角扳手即可完成全结构的组装与拆解，方便后期维护调整卷簧预紧力。基座的圣诞树造型并非单纯的外观装饰，其分层的轮廓结构刚好对应内部各个传动部件的安装位，内部的加强筋沿着圣诞树的外轮廓走向布置，在控制整体壁厚2mm的前提下保证基座的结构刚性，反复扳动摇臂、触发弹射的过程中不会出现基座变形开裂的问题。承托槽的深度设计为3mm，边缘做圆角过渡，既可以稳定放置软质弹射物，又不会在弹射瞬间对弹射物造成额外的摩擦阻力，保证弹射轨迹的稳定性。整体结构的运动部件之间都预留了0.2mm的装配间隙，即使采用FDM3D打印工艺制作，也不会因为打印精度误差出现运动卡滞的问题，各个转轴位置的孔位都做了0.1mm的公差余量设计，

　　适配普通桌面级3D打印的加工精度，无需二次打磨即可顺利装配。从实际使用场景来看，该结构除了作为节日趣味玩具使用外，还可以调整卷簧的刚度参数，适配不同重量的弹射物，用于小型物料的短距离定点输送演示，也可以作为机械创新设计课程的入门案例，帮助初学者理解弹性储能、杠杆传动、棘轮限位的基础机械原理，结构中没有复杂的曲面造型，所有特征都可以通过常规的拉伸、切除、旋转命令完成建模，建模过程中可以重点练习装配体的干涉检查、运动仿真的基础设置，验证触发过程中各个部件的运动轨迹是否存在干涉，调整摇臂的铰接位置与卷簧的安装位置，优化弹射力度与弹射角度，适配不同的使用需求。基座底部的安装孔位间距按照标准孔距设计，也可以搭配通用的铝型材工作台面进行固定，拓展作为小型自动化演示线的物料触发机构使用，整体结构没有易损的精密部件，日常使用仅需在转轴位置定期添加少量润滑脂即可长期稳定工作，维护成本极低。
