带三风扇散热结构的蜂窝式通风换热装置

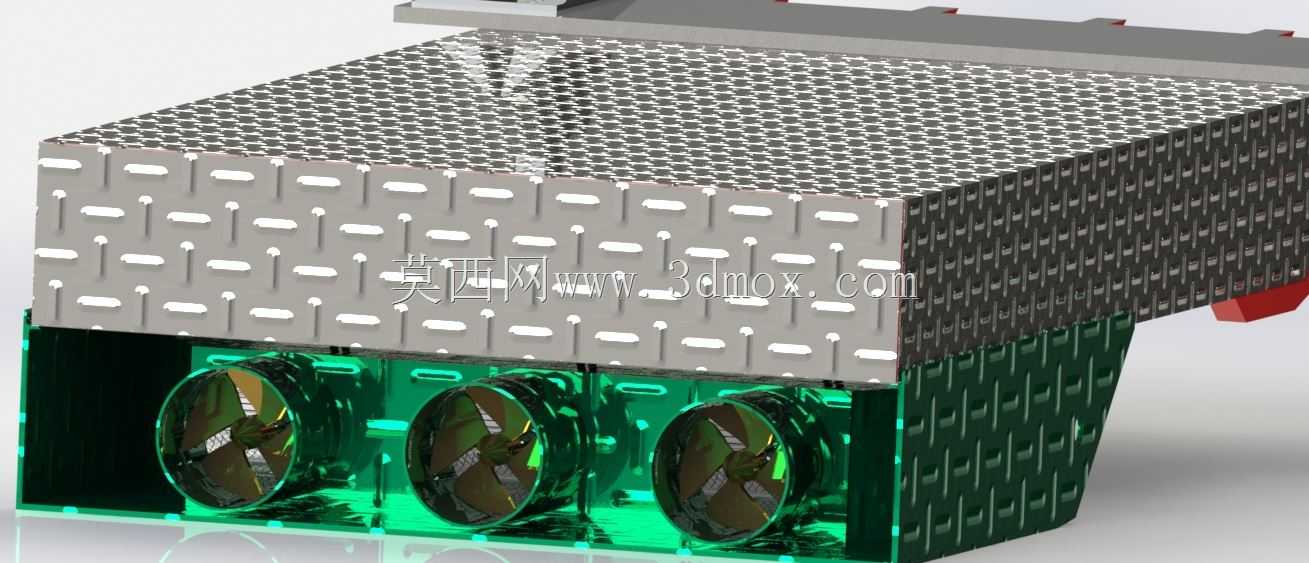

　　该结构属于工业风冷换热类功能组件，主要适配密闭机柜、大功率电子设备舱、小型工业温控单元的散热通风场景，在设备运行过程中承担内外气流通路构建、热量快速导出的核心作用，可直接作为独立散热模块嵌入设备壳体预留安装位，也可多组拼接组成更大通量的通风换热阵列，适配不同功率等级的散热需求。从结构组成来看，上部采用带规则排布长圆孔的冲孔金属板作为进风面，冲孔排布采用错列布局，相比直排孔可在相同开孔率下提升板面结构刚度，同时对进入风道的气流起到初步整流作用，避免气流直吹风扇产生紊流噪音；冲孔板下方衔接蜂窝状整流芯体，芯体采用薄壁格构结构，格孔沿气流方向贯通，可将进入风道的紊乱气流梳理为平行层流状态，大幅降低气流穿过风道时的沿程阻力，

　　同时格构结构自身具备较高的比表面积，可在气流穿过过程中完成初步热量交换，提升整体换热效率。下部集成三台轴流风扇组件，风扇安装位采用半包围式导流罩结构，导流罩内壁做光滑过渡处理，可减少风扇进风侧的涡流损失，三台风扇采用等距并排布局，单台风扇故障时其余两台仍可维持70%以上的额定通风量，提升组件运行冗余度；风扇供电线路可沿导流罩侧边的预留走线槽排布，避免线路干涉风路。设计过程中优先考虑安装适配性，组件整体采用矩形模块化轮廓，侧边预留标准安装孔位，可直接通过螺栓固定在设备壳体的预留开口处，安装面与设备壳体之间可加装密封胶条实现防尘防水适配；上部冲孔板采用可拆卸式固定结构，日常维护时可直接拆下冲孔板清理蜂窝芯体表面积聚的灰尘杂物，

　　无需拆解整个散热模块，降低运维难度。外形尺寸方面，组件整体长宽比接近1:1.2，厚度方向控制在较小尺寸范围内，不会过多占用设备内部安装空间，进风面突出设备壳体的高度经过优化，避免突出过多影响设备外部轮廓规整度，出风侧导流罩的延伸长度刚好覆盖风扇扇叶的旋转范围，防止扇叶与设备内部其他部件产生运动干涉。从气流组织逻辑来看，设备内部的热空气在风扇抽吸作用下向上流动，穿过蜂窝整流芯体后经上部冲孔板排出设备外部，外部冷空气可通过设备其他位置的进风口补充进入设备内部，形成完整的风冷循环通路；蜂窝芯体的格孔尺寸经过匹配计算，既保证足够的通风通流面积，又可阻挡大尺寸杂物进入风道损伤风扇扇叶，冲孔板的长圆孔宽度小于常规手指直径，

　　可满足基本的安全防护要求，避免运维过程中人员误触运转的风扇扇叶。结构选材上，冲孔板与蜂窝芯体可根据使用场景选用镀锌钢板或者铝合金材质，镀锌钢板版本成本较低、结构强度高，适配常规工业设备使用场景，铝合金版本重量更轻、耐腐蚀性能更好，可适配有轻量化要求或者户外使用的设备场景；风扇导流罩采用阻燃工程塑料一体注塑成型，绝缘性能优异，可避免风扇运转产生的静电传导至设备壳体，同时塑料材质的减震特性可降低风扇运转时产生的振动传递，减少整体结构的共振噪音。在安装边界校核上，组件安装时需保证出风侧与设备内部其他部件预留不小于单台风扇直径1/4的安全距离，避免其他部件遮挡风扇进风路径影响通风效率，上部冲孔板外侧需预留足够的排风空间，不能紧贴墙面或者其他遮挡物，防止排出的热空气被重新吸入风道形成热风短路，降低散热效果。
