依维柯6x4卡车底盘上层建筑二维设计图纸

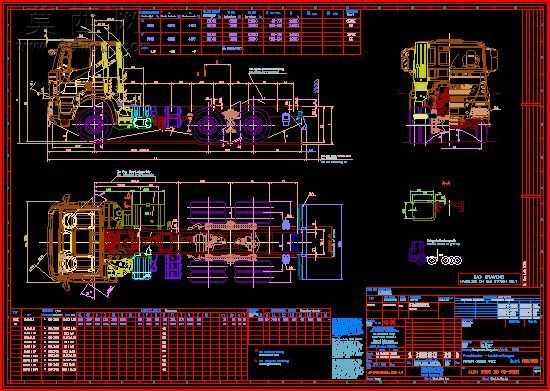

本套图纸围绕依维柯6x4重型卡车的底盘与上层建筑展开二维基础设计，完整呈现了该款商用卡车的整车布局逻辑与核心结构细节。设计过程中严格遵循重型商用车的工程制图规范，先从整车总布置维度切入，确定6x4驱动形式下的轴距分配、车桥位置、驾驶室安装基准，确保动力总成、传动系统、行走机构的排布符合车辆动力学与载荷分布要求。图纸采用多视图投影方式绘制，包含整车侧视布局图、俯视结构排布图、驾驶室正视与侧视细节图，同时配套了对应位置的局部放大视图，清晰标注了各总成部件的安装位置、连接关系与轮廓尺寸。在细节表达上，图纸通过分层设色的方式区分不同系统模块：驾驶室本体结构采用暖色调标注，清晰呈现驾驶室的轮廓、门窗位置与内部操作空间预留区域；底盘传动系统采用冷色调区分，明确展示传动轴、驱动桥、悬架系统的排布走向；车架与附属安装位采用统一线型标注，预留了上装改装的接口位置参考。整套设计兼顾了原厂车型的结构合理性与后期改装的拓展性，既还原了依维柯6x4卡车成熟的底盘架构特点，也对上层建筑的安装基准、载荷传递路径做了明确的图示说明，能够为卡车改装、整车结构教学、商用车设计参考提供准确的二维依据，所有视图的投影关系、尺寸标注逻辑都符合机械制图的国家标准，可直接用于技术交流与设计参考场景。
