奔驰Atego4x4卡车底盘二维基础设计图纸

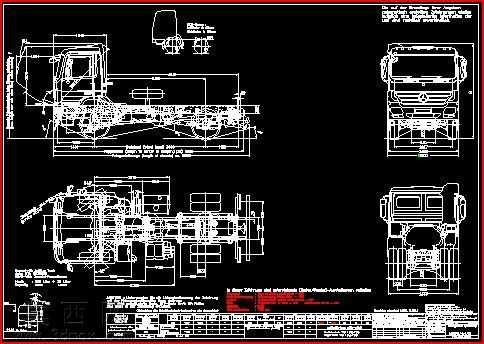

本套图纸围绕奔驰Atego 4x4中型卡车的上层建筑与底盘结构开展二维基础设计，完整覆盖车辆多视角的结构表达逻辑，为后续三维建模、整车改装以及结构校核提供了精准的二维基准参考。设计过程中严格遵循商用车开发的工程制图规范，首先从整车总布置维度切入，精准标定了4x4驱动形式下的轴距、轮距、驾驶室悬置位置、车架主梁走向、动力总成布置区间、传动系统走线以及前后车桥的安装定位基准，确保整车尺寸链完全符合原厂车型的参数标准。图纸采用多视图联动的表达逻辑，侧视图完整呈现了从驾驶室前脸到车尾车架末端的整体轮廓，清晰标注了驾驶室翻转机构、油箱安装位、储气筒布局、排气系统走向以及悬架系统的装配关系；正视图与背视图则对称呈现了前脸覆盖件、前保险杠、前桥转向结构、驾驶室风窗与侧窗轮廓、车尾车架末端的连接接口尺寸；俯视图进一步拆解了车架上层的布局逻辑，明确了驾驶室地板下方的转向机构、变速箱操作机构、传动轴的布置路径，以及车架上平面预留的上装安装点位。在细节表达上，图纸对驾驶室的上层建筑结构做了重点标注，包含驾驶室的轮廓尺寸、车门开合边界、座椅安装定位点、仪表台的大致区间，以及驾驶室后围与上装区域的间隔尺寸，能够为后续驾驶室精细化建模或者货箱、专用作业上装的匹配设计提供直接的尺寸依据。整套二维图纸的线条绘制严谨，不同结构的线型区分清晰，可见轮廓线采用粗实线强化表达，结构中心线、尺寸标注线采用细实线规范绘制，局部细节的放大视图补充了常规视图中难以清晰呈现的小尺寸装配结构，标题栏与明细栏预留了完整的零件标注区域，符合机械工程图纸的通用绘制标准。基于这套二维基础图纸开展三维建模时，可直接提取各视图的轮廓线作为建模基准，通过多视图对齐快速搭建整车的骨架模型，再逐步细化驾驶室覆盖件、车架、车桥、悬架等各个子系统的三维结构，能够大幅降低前期尺寸测绘的工作量，提升整车建模的精度与效率，同时也可作为商用车结构教学、专用车改装设计的参考资料使用。
