多行折叠式农田行间除草松土作业机具

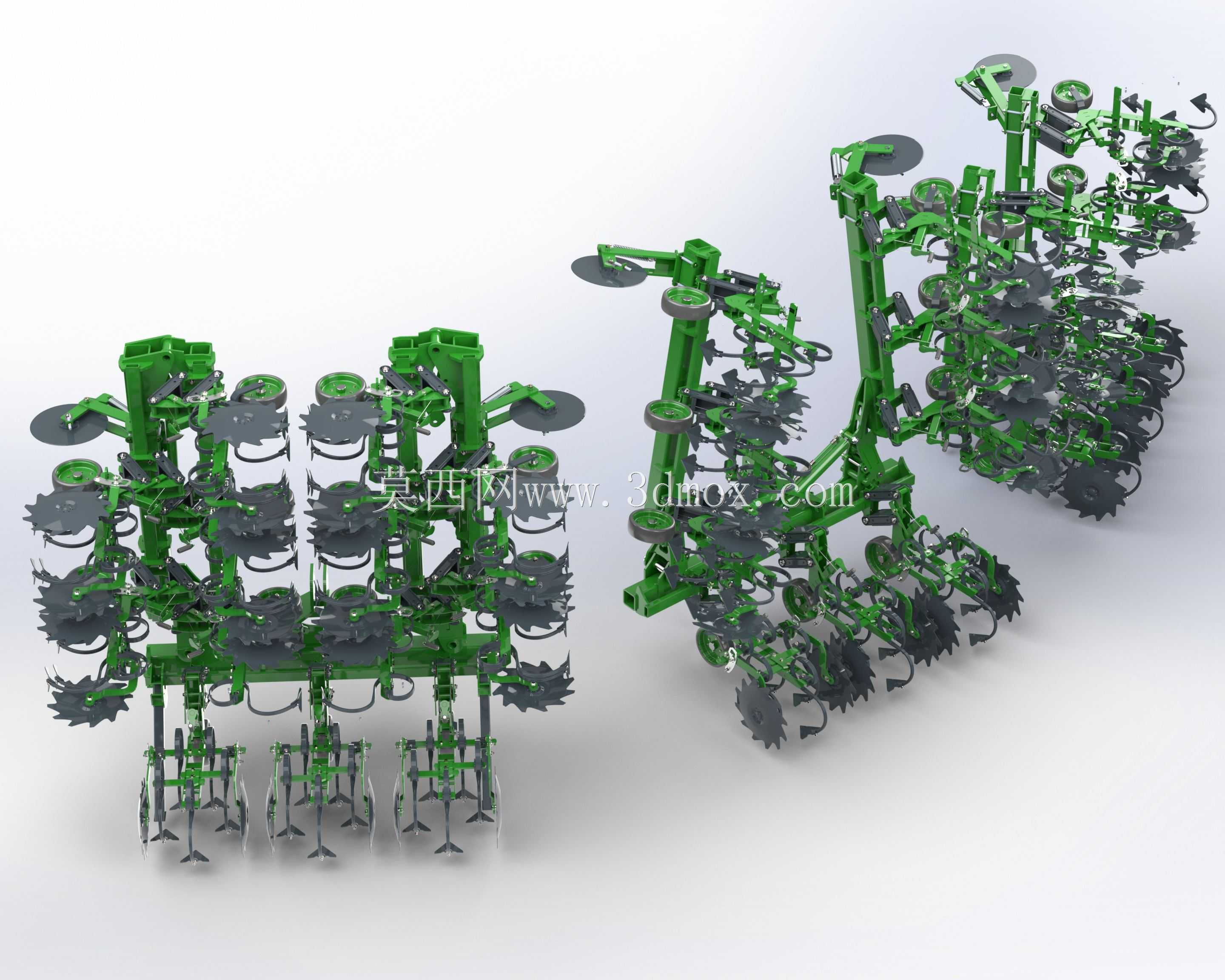

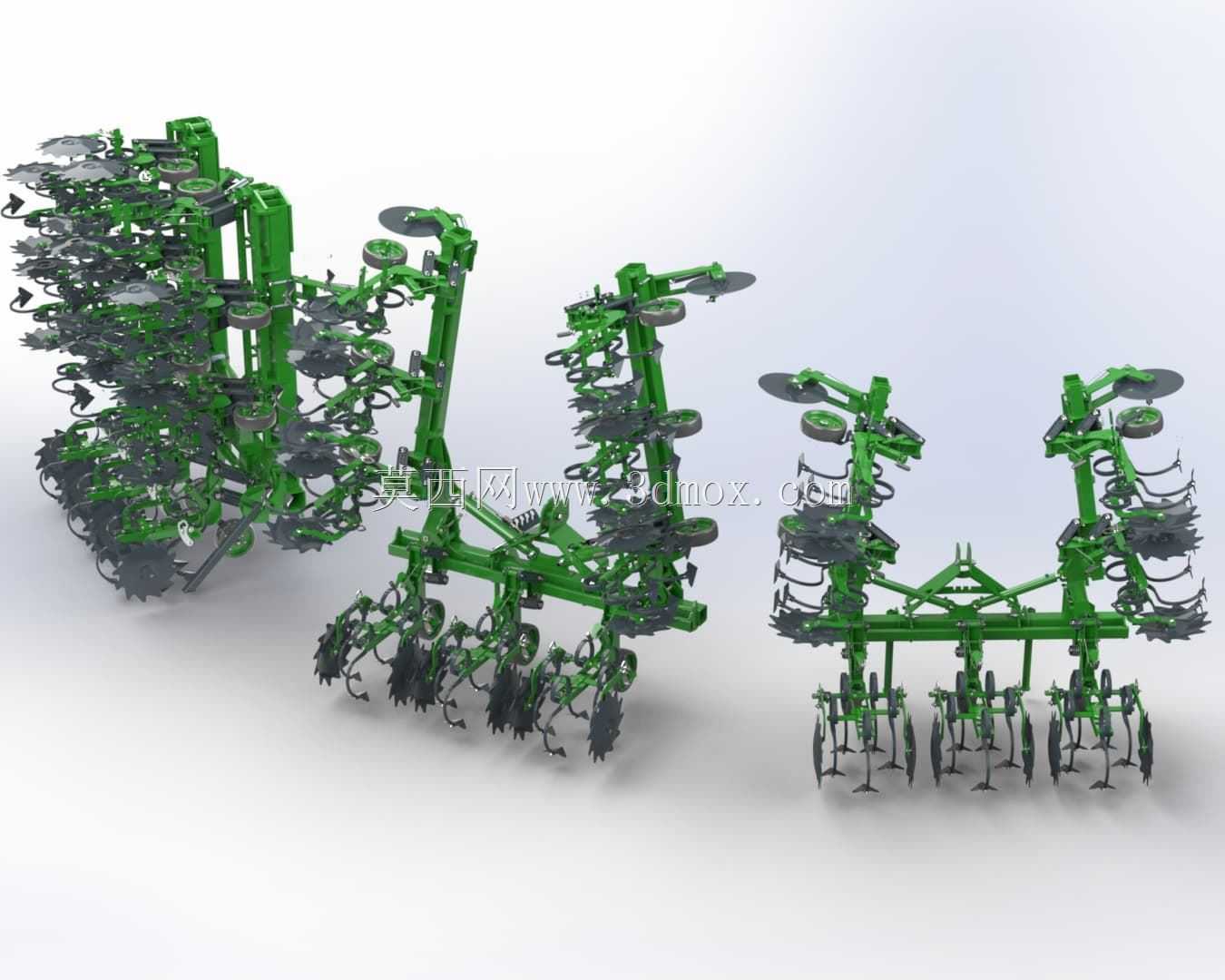

　　这套折叠式多行作业机具主要配套大马力拖拉机使用，适配东北、华北规模化种植区域的大田中耕环节，在玉米、大豆等旱作作物进入拔节期前完成行间杂草清除、表层土壤板结破除作业，相比传统人力除草或单组作业机具，作业幅宽可覆盖6到8个作物种植行，单次作业效率能提升三倍以上，尤其适合千亩级连片种植地块的农忙窗口期作业，能在作物封垄前的有限时间内完成全部中耕工序，避免草荒影响作物苗期长势。机具整体采用对称式折叠机架设计，运输状态下两侧作业单元可向上翻转折叠，整机宽度控制在2.5米以内，完全符合乡村道路、田间机耕道的通行限宽要求，不需要额外办理超限运输手续，转场时仅需驾驶员操作拖拉机后输出的液压控制手柄，就能在1分钟内完成作业状态与运输状态的切换，

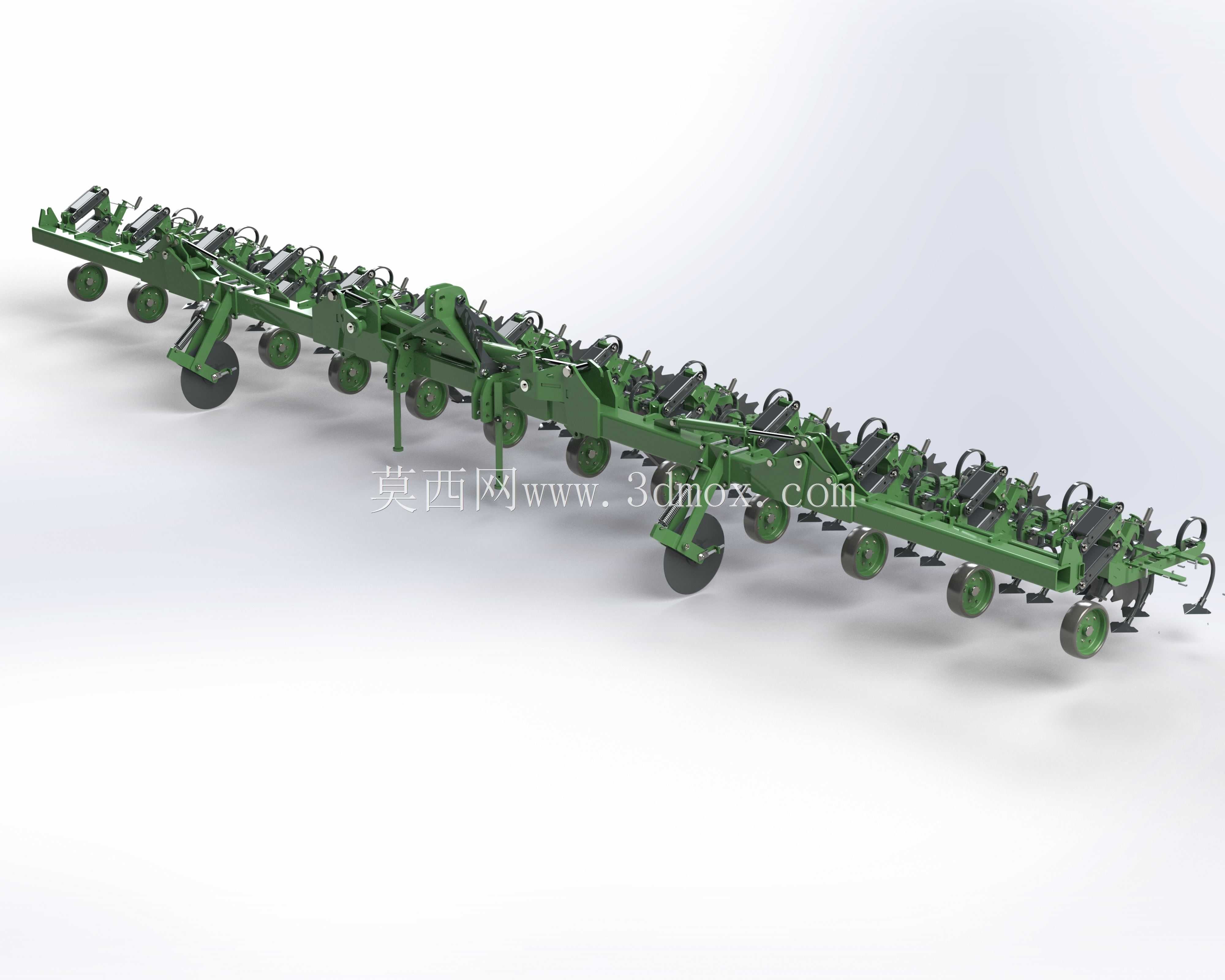

　　不需要人工拆装任何连接部件。作业状态下机架展开后总幅宽可达5.6米，每个作业行单元从上到下依次配置了圆盘切茬部件、弹性仿形除草轮、箭形松土铲三个功能模块：最前端的缺口圆盘采用65锰钢冲压成型，刃口经过高频淬火处理，硬度达到HRC48-52，能先将地表残留的作物根茬、秸秆切开，避免后续部件被杂草秸秆缠绕，圆盘的切入角度可通过侧边的调节螺杆在0到15度范围内调整，适配不同土壤黏度、不同秸秆覆盖量的作业地块；中间层的弹性齿除草轮采用弹簧钢弯制的弧形齿结构，每个齿片都带有独立的扭簧缓冲结构，作业时齿片贴着表层2到3厘米的土壤划动，能把行间萌发的杂草幼苗连根挑出，同时不会松动作物根系周边的土壤，遇到田间小石块或者坚硬土块时齿片会自动回弹避让，

　　不会出现硬连接导致的部件变形或者断裂；最下层的箭形松土铲采用耐磨合金铸铁材质，铲尖入土深度可通过平行四连杆仿形机构在5到15厘米范围内调节，作业时能打破犁底层，增加土壤孔隙度，提升雨水下渗能力，同时不会把深层生土翻到表层影响作物生长。每个作业行单元都配备了独立的平行四连杆仿形结构，上下仿形行程可达20厘米，在起伏不平的坡地作业时，能保证每个行的作业深度保持一致，不会出现局部入土过深伤苗、或者入土过浅除草松土不到位的情况，机架与拖拉机的连接采用标准三点悬挂结构，适配国内所有50马力以上轮式拖拉机的后悬挂接口，动力输入仅需要拖拉机的液压输出接口提供折叠控制动力，作业部件的转动完全靠地轮接触地面的摩擦力驱动，不需要额外的传动轴传递动力，

　　整体传动结构非常简单，日常维护只需要定期给各个转动销轴加注黄油、检查紧固螺栓的预紧力即可，作业时的故障率远低于带齿轮传动的同类机具。机架主体采用1001005的矩形钢管焊接成型，所有焊接位置都做了抛丸除锈后喷塑处理，耐田间潮湿环境、化肥腐蚀的能力比普通喷漆处理的机架提升两倍以上，正常使用情况下机架的使用寿命可达8年以上，各个工作部件都采用快装式销轴固定，当圆盘刃口磨损、松土铲铲尖磨钝之后，只需要拔出开口销就能更换新的配件，不需要焊接或者切割作业，在田间地头就能快速完成易损件更换，不会耽误农时。机具的两侧折叠单元都配备了液压锁止阀，当展开到作业状态时，液压锁会自动锁死折叠油缸的油路，即使遇到液压油管破裂的极端情况，作业单元也不会突然下落引发安全事故，每个作业行的侧边都设置了可调节的护苗板，护苗板的宽度可根据作物的实际行距在30到50厘米范围内调整，作业时护苗板会把作物行两侧的土壤、杂草挡在行间，避免作业过程中泥土压盖作物幼苗，护苗板采用薄钢板冷压成型，表面光滑不会挂草，即使在杂草密度较高的地块作业也不会出现堆积堵塞的情况。
