拖拉机前置装载铲斗挂载结构设计

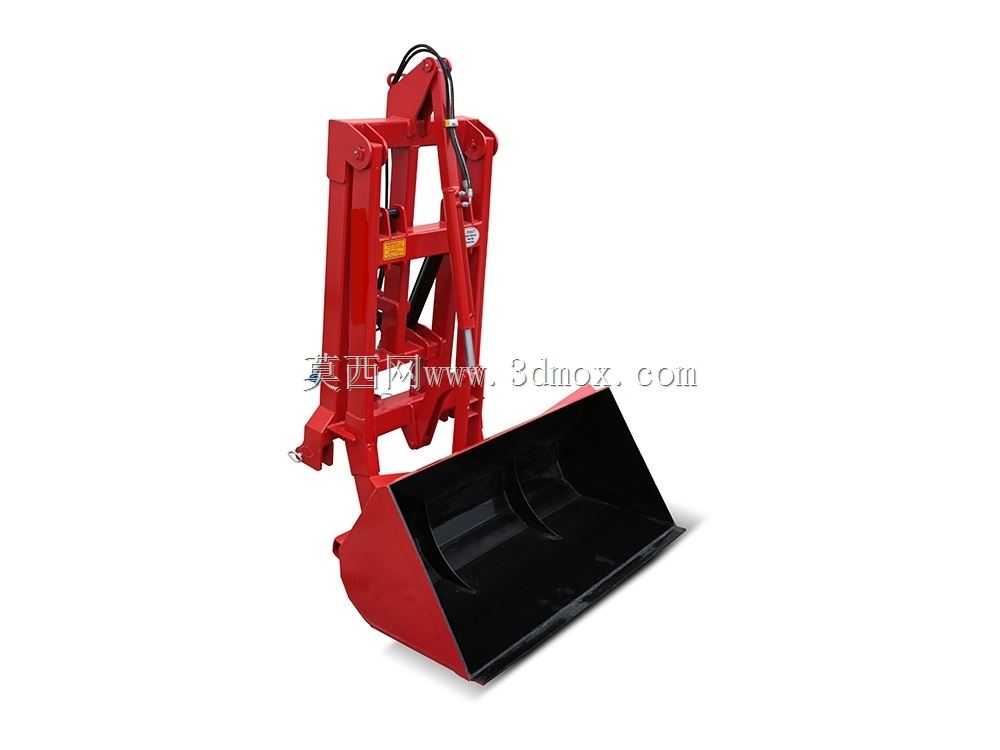

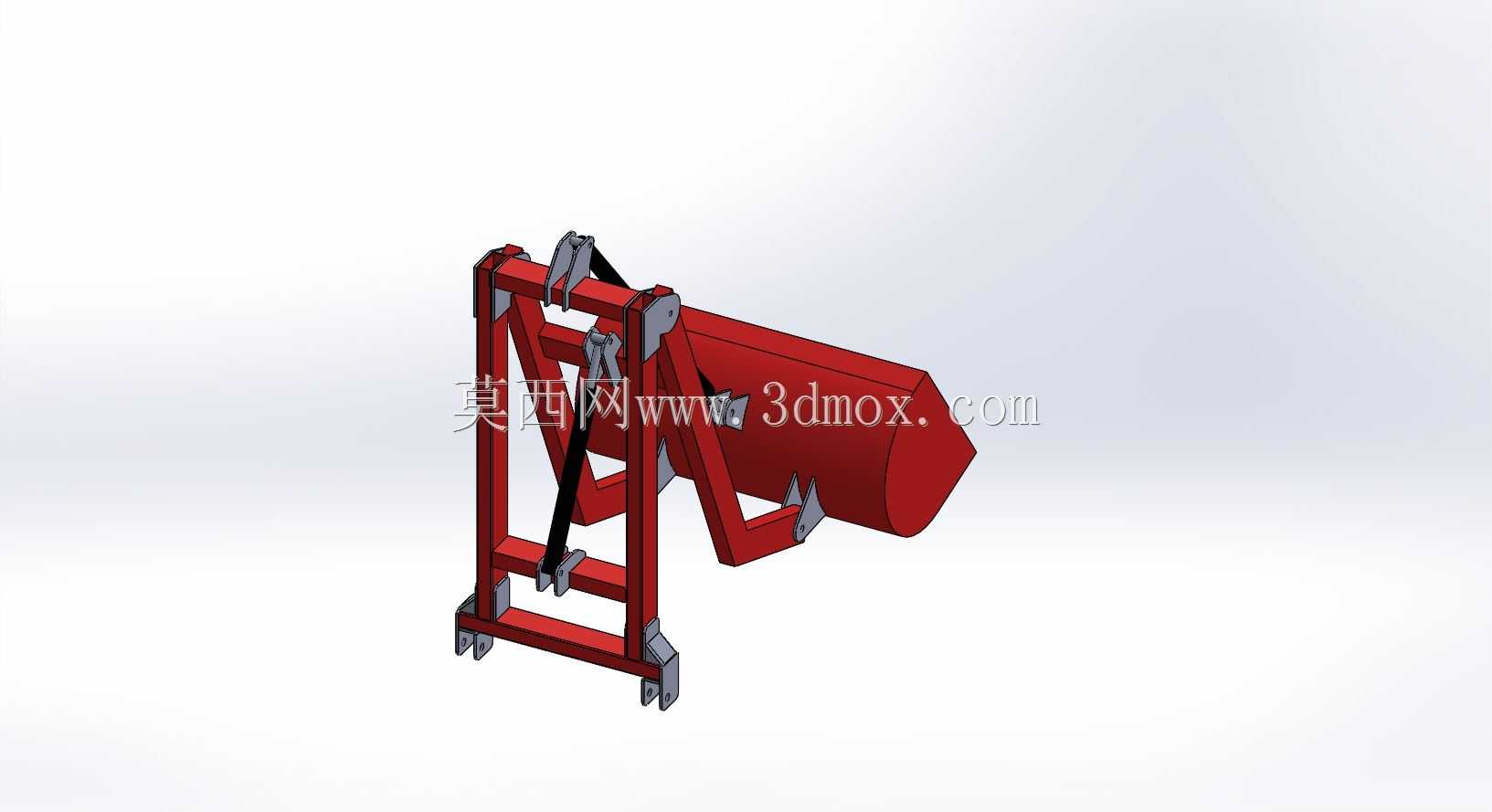

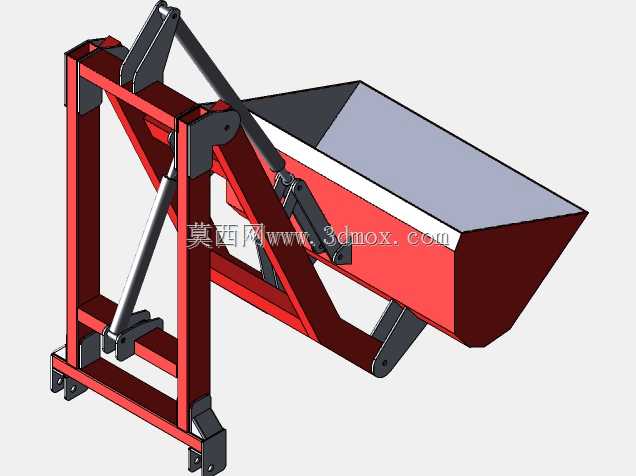

　　这套挂载式铲斗结构，主要适配中小马力轮式拖拉机的前端挂载接口，多用于乡村零散土方转运、养殖场粪污清理、农田有机肥撒施前的物料归集、宅基地小规模整备这类不需要大型装载机进场的作业场景，相比专用装载设备，依托拖拉机本身的动力输出，不用额外配置独立动力源，转场时可直接随拖拉机通行乡村硬化路、田间机耕道，不会出现大型设备进不去窄路、小块农田的问题。从结构设计逻辑来看，整体采用框架式挂载主架，主架底部预留了和拖拉机前配重安装位匹配的连接孔位，不需要对拖拉机原有底盘做焊接、打孔类的破坏性改装，安装时先拆除原有前配重块，将主架连接耳板对准底盘安装位，穿入高强度螺栓锁紧即可，主架的竖向支撑采用矩形钢管焊接成型，斜向布置的加强筋直接延伸到底部连接端，

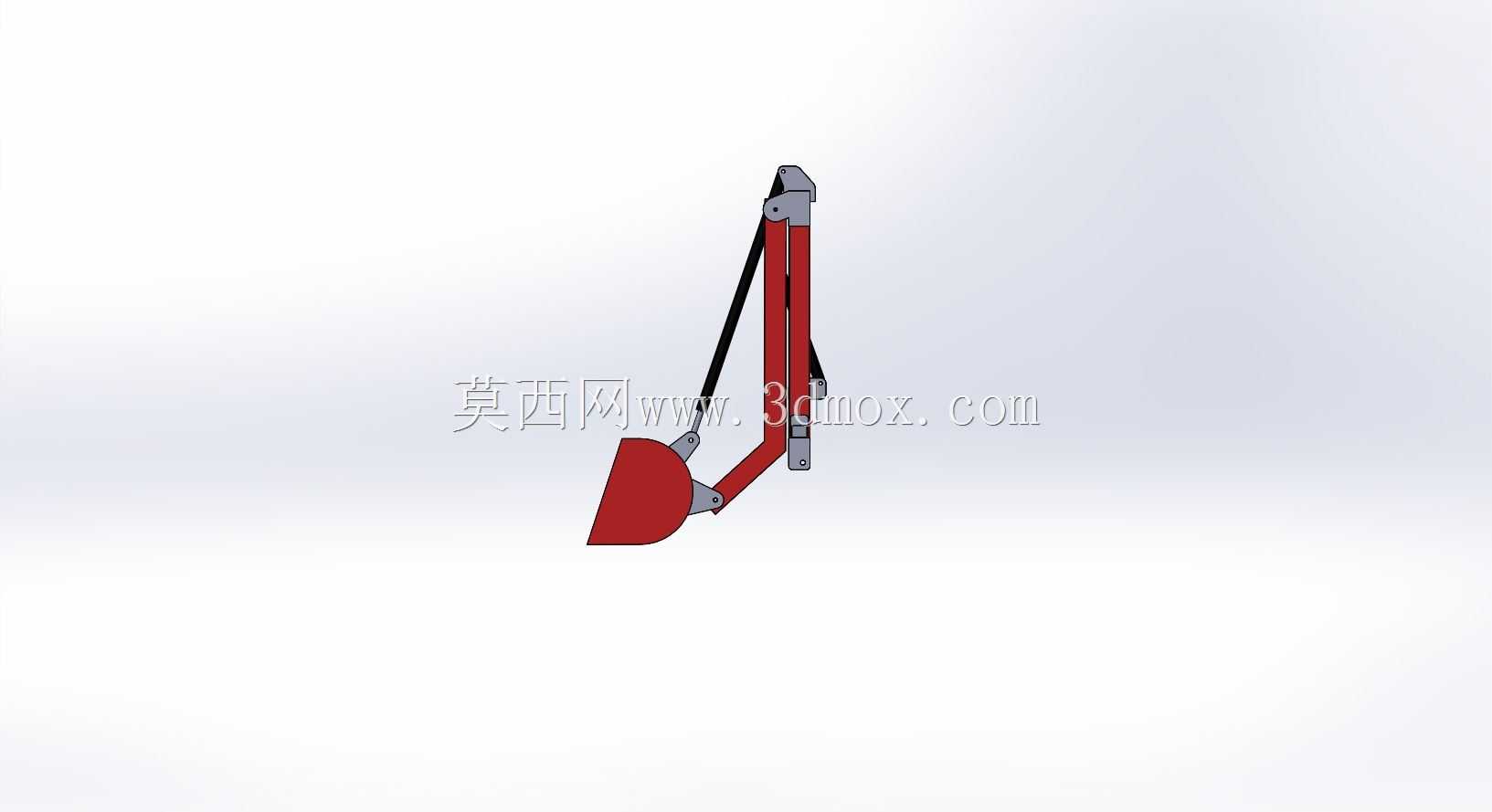

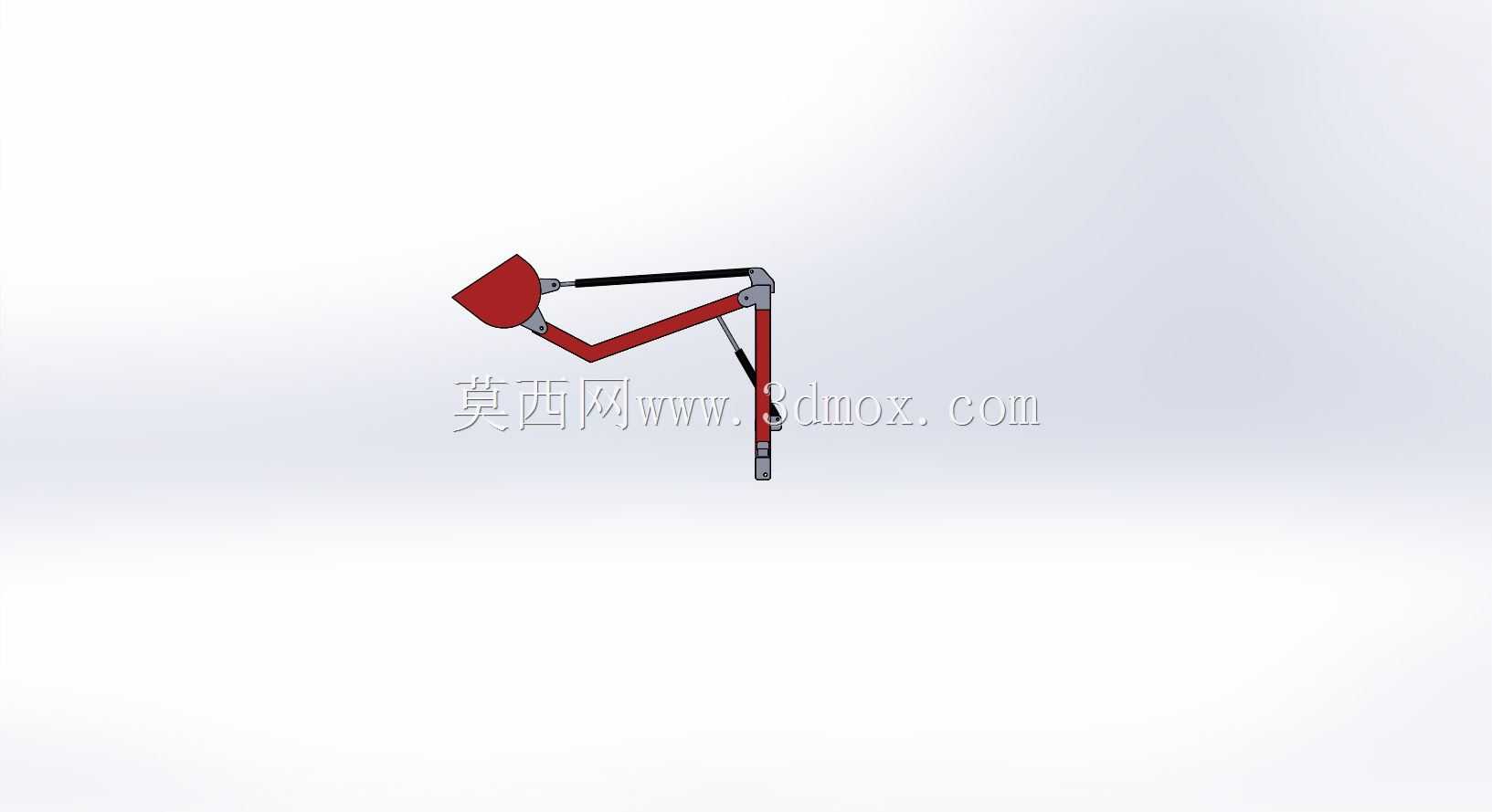

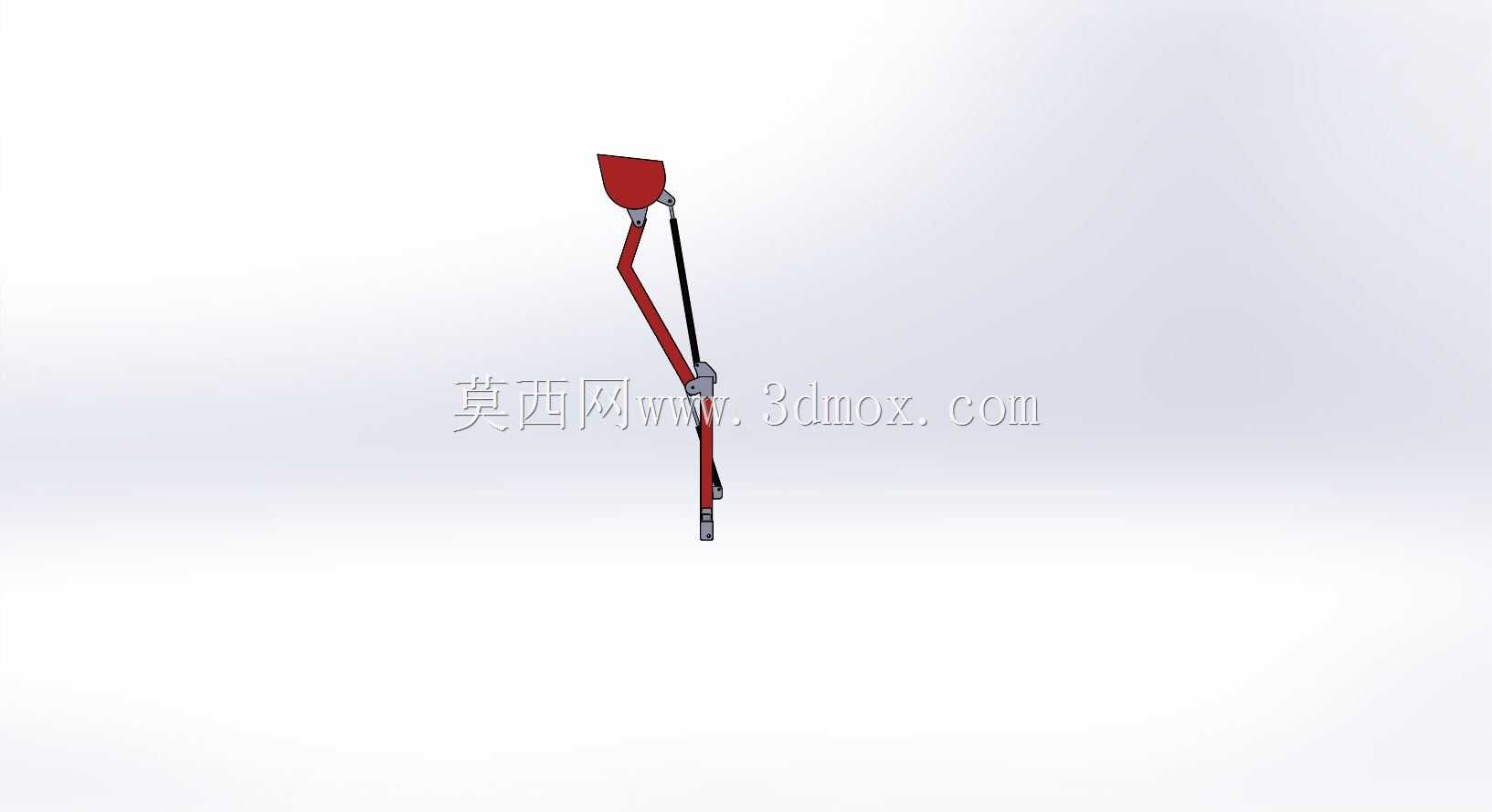

　　能抵消铲斗满载举升时产生的倾覆力矩，避免挂载点受力集中出现焊缝开裂的问题。铲斗的举升和翻转动作全部采用液压驱动，举升油缸的两端分别铰接在主架下部和动臂中段，翻转油缸则布置在动臂上方的摇臂连杆组上，这套连杆机构的铰接点位置经过反复匹配，当举升油缸全伸时，铲斗下沿能达到2.2米左右的卸料高度，足够向普通农用三轮车、小型自卸车的货厢内卸料，不会出现卸料高度不够、物料撒在货厢边的情况；当举升油缸收回到最低位置时，铲斗下沿和地面的间隙控制在10厘米以内，配合铲斗前缘的耐磨刃口，能平整刮过硬化地面或者松软土层，不会残留过多余料。铲斗本身采用梯形截面设计，斗体两侧板向外微张，前缘焊接了加厚的耐磨钢板，斗体深度控制在60厘米，额定装载容积约0.

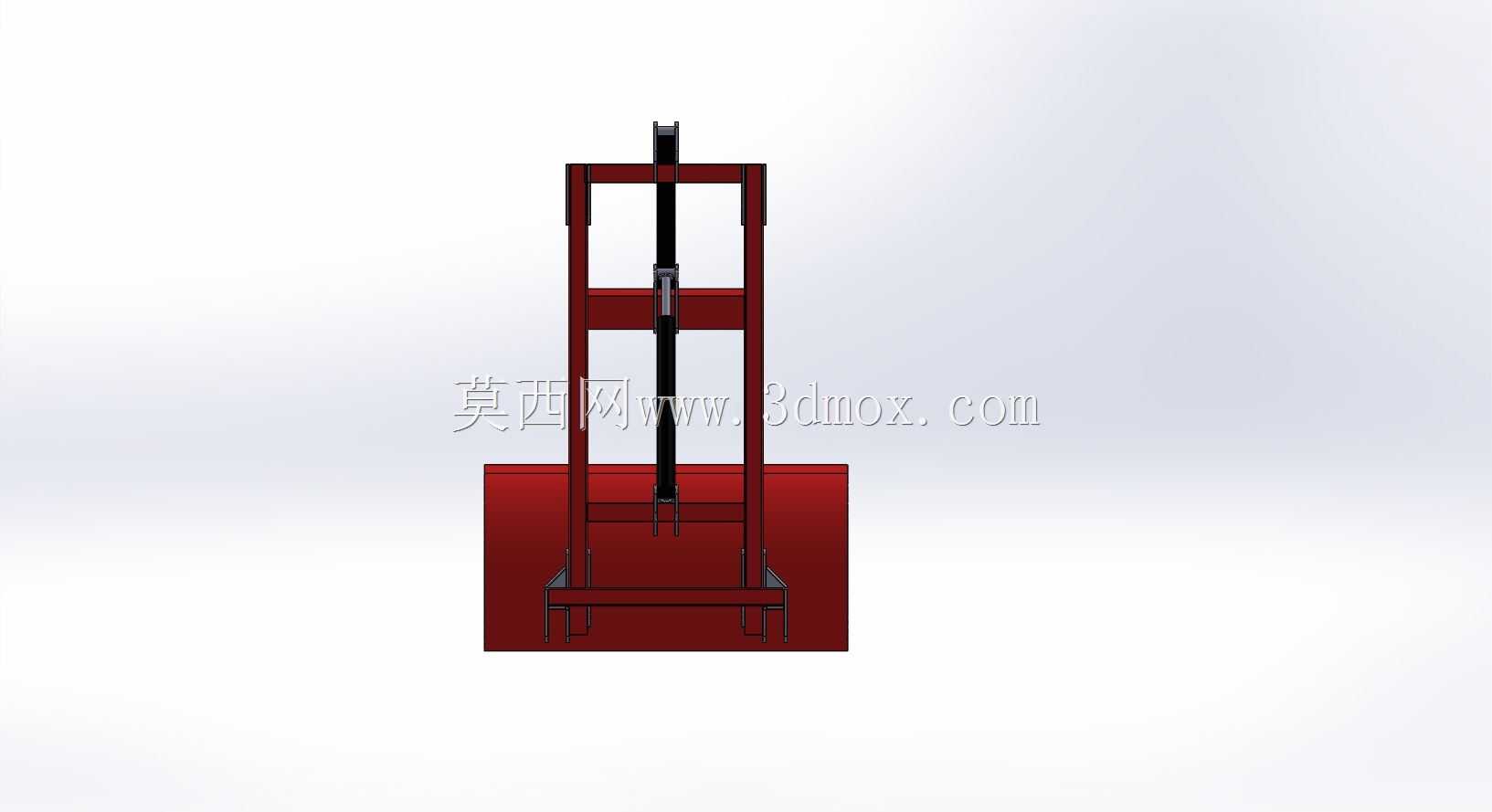

　　3立方米，刚好匹配中小马力拖拉机的前端承载能力，不会因为装载量过大导致拖拉机前轮翘头、转向失效。动臂部分采用双梁对称结构，两根动臂分别布置在铲斗两侧，中间通过横向连接杆刚性连接，避免举升过程中两侧动臂受力不均出现偏摆，所有铰接位置都镶嵌了自润滑铜套，不需要频繁加注黄油也能保证转动顺畅，能适应田间多粉尘、多泥水的作业环境，减少日常维护的工作量。安装边界方面，整套结构挂载完成后，整机前端伸出长度约1.4米，最大宽度和拖拉机前轮外侧宽度保持一致，不会超出拖拉机本身的通行宽度，在乡村窄路会车、穿过田间防护林带时不需要额外拆卸部件；液压管路直接对接拖拉机自带的多路阀输出接口，管路沿着主架内侧布置，用管卡固定，不会在作业过程中被树枝、

　　石块剐蹭破损。实际作业时，驾驶员在驾驶室内通过操纵杆就能控制铲斗的升降和翻转，铲取物料时先将铲斗放平，缓慢向前驱动拖拉机，同时小幅操作翻转油缸收斗，就能让物料顺利进入斗内，不会因为铲入角度过大导致前轮打滑；举升过程中连杆机构会自动保持铲斗角度，不会出现物料撒漏的情况，到卸料位置后操作翻转油缸伸出，铲斗会绕前端铰接点向下翻转，一次性将斗内物料卸净，不会出现粘斗、残留的问题。这套结构的设计没有采用复杂的电控元件，全部为纯机械液压结构，故障率极低，即使在偏远乡村没有专业维修站点的区域，农户也能通过更换密封件、销轴这类通用配件完成日常维修，不需要依赖专业的售后团队，非常适配散户农业生产、小型工程零散作业的使用需求。
