JIC9/16内丝外丝三通液压管接头

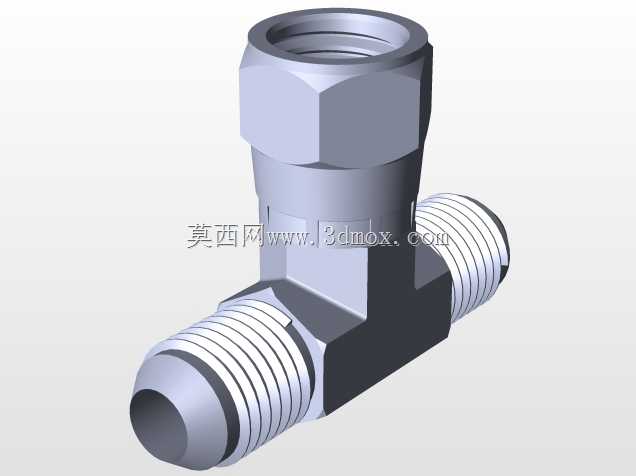

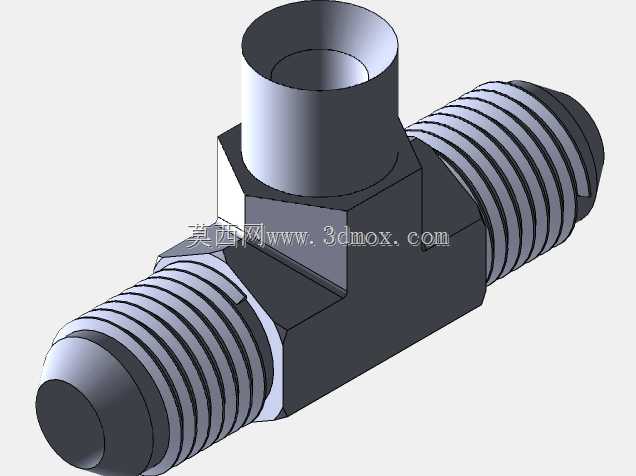

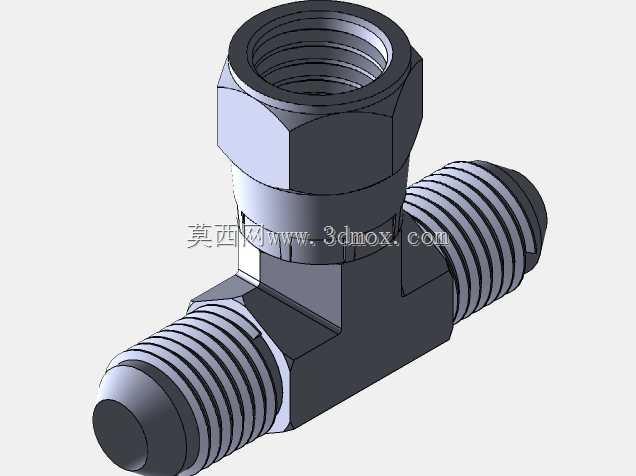

　　在液压系统的管路布设场景中，这类三通式管接头是实现油路分流、合流的核心连接件，常见于工程机械液压站、机床液压夹紧回路、农用机械液压输出单元等需要单路供油拆分至两个执行元件、或是双路回油合并至主管路的工况中。不同于普通直通接头仅能实现两段管路的对接，该款三通接头采用T型结构布局，其中一端为JIC标准9/16规格内螺纹接口，另外两端为同规格外螺纹接口，可直接匹配对应尺寸的液压软管总成、硬管扩口端，无需额外加装转换接头就能完成三路管路的连通，能有效减少管路连接点的数量，降低液压系统的泄漏风险点。

　　从实际使用的功能特性来看，JIC标准的74度扩口密封形式是这类接头的核心设计点，内螺纹端配套的六角锁紧螺母可以在对接扩口式管端时，通过螺母旋紧施压让管端扩口面与接头体内锥面紧密贴合，形成可靠的金属硬密封，能够承受中高压液压回路的工作压力，在常规工程机械液压系统16-25MPa的工作压力区间内，密封性能稳定，不会因为管路的小幅振动出现渗油问题。两端外螺纹接口直接采用JIC外螺纹扩口结构，可直接旋入对应内螺纹的阀块、油缸油口，或是连接带内螺纹螺母的液压软管，安装时仅需按照标准扭矩拧紧六角部位即可，不需要额外缠绕生料带、加装密封垫片，装配效率比普通螺纹密封接头更高，后期维护拆卸也更方便。

　　设计层面上，接头主体采用模锻成型的三通毛坯，内部流道经过去毛刺处理，三个接口的流道交汇处做了圆弧过渡，避免液压油在分流合流时出现直角紊流，降低管路的压力损失，同时减少高速油液对流道内壁的冲蚀，延长接头的使用寿命。接头的六角部位尺寸符合标准扳手的操作空间要求，不管是在开放的液压站安装场景，还是在设备内部狭窄的管路布设空间，都能使用常规开口扳手完成拧紧操作，不需要定制特殊工装。外形尺寸上，三个接口的中心距严格匹配JIC9/16规格的安装边界，内螺纹端的螺母旋合行程预留了足够的管端插入空间，不会出现螺母拧紧到位但管端密封面未贴合的问题，两端外螺纹的有效螺纹长度也满足标准旋入深度要求，能够保证螺纹连接的强度，避免系统压力波动时出现螺纹脱开的故障。

　　在实际选型匹配时，这类接头需要注意三个接口的螺纹形式与管路端的匹配性，内螺纹端仅能对接JIC标准9/16规格的外扩口管端，两端外螺纹可对接同规格内螺纹扩口组件，不能与普通NPT锥螺纹、公制细牙螺纹的管路混用，避免出现螺纹错扣导致的密封失效。安装过程中需要保证对接管端的扩口面无划痕、无变形，锁紧螺母拧紧时保持管路与接头同轴，避免偏斜导致密封面贴合不均出现泄漏。日常设备维护中，这类接头不需要额外的保养，仅需在设备例行巡检时检查接口部位是否有渗油痕迹，如果出现渗油可先检查螺母扭矩是否达标，若扭矩正常仍有渗油则需要拆解检查密封面是否有损伤，必要时更换接头即可。
