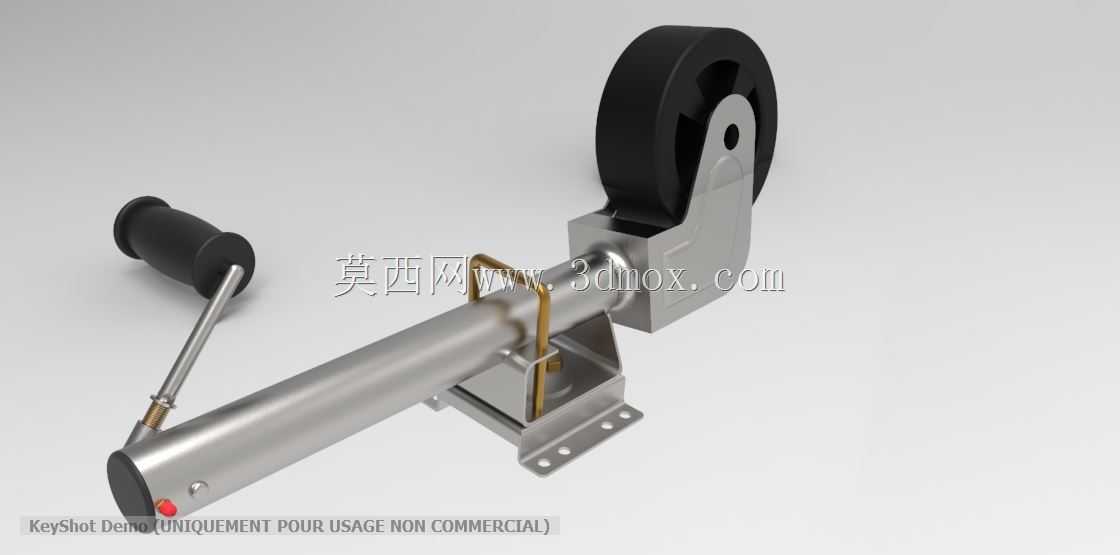

拖车用手摇升降支撑轮结构设计

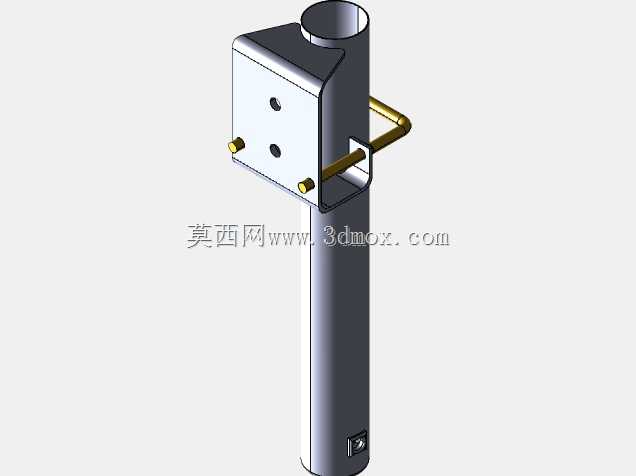

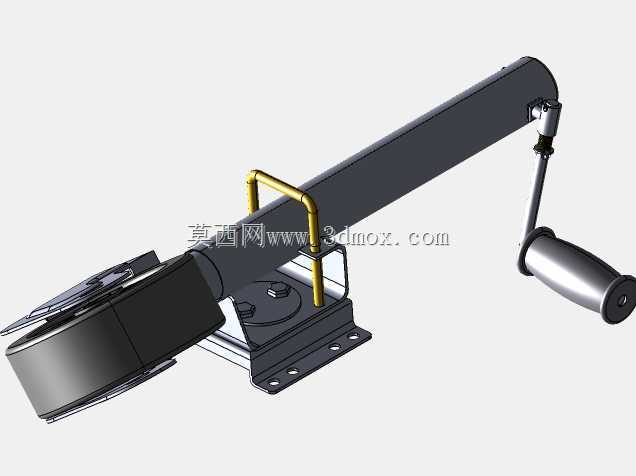

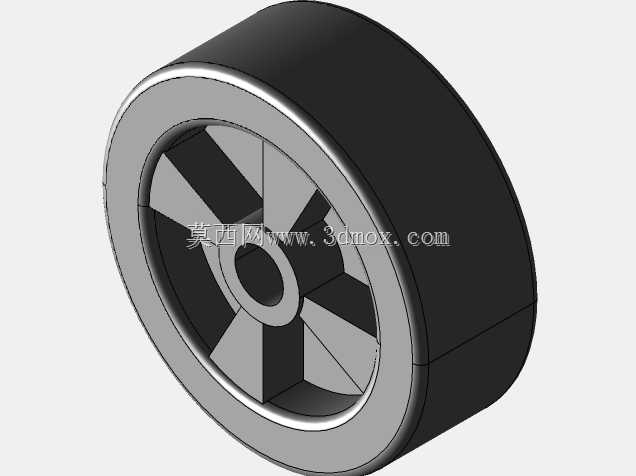

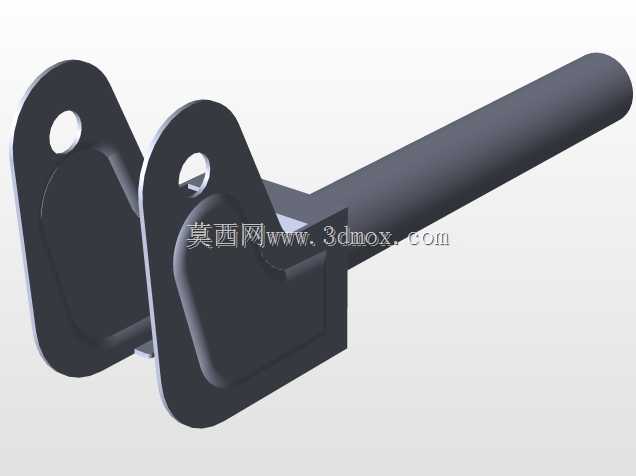

　　在轻型拖挂设备、旅居小拖车、农用小型牵引机具的驻车与移位作业场景里，这类带手摇驱动的支撑轮是不可或缺的配套部件，日常作业中它承担着拖挂设备与牵引车分离后的承重支撑，同时也能在短距离挪动设备时提供滚动行走能力，避免设备硬底剐蹭地面，也能减少人工移位的施力强度。从结构设计逻辑来看，整套部件采用分体式功能模块划分，最上端的滚轮组件选用直径200毫米、宽度75毫米的实心橡胶滚轮，滚轮通过销轴铰接在端部的金属摆臂上，摆臂与主升降套筒的端部做刚性连接，主套筒采用不锈钢材质的圆管结构，内部嵌套可伸缩的内管，内管末端设置带安装孔的固定支架，支架上预留四个对称布置的螺栓过孔，用于和拖车牵引架的前端部位做刚性固连，安装时需要保证套筒轴线与地面保持垂直，

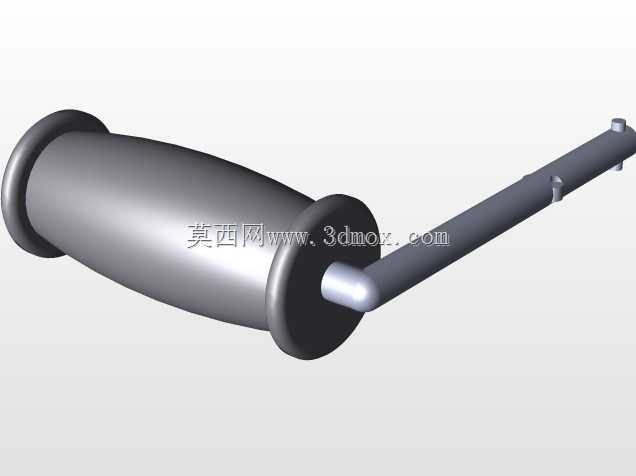

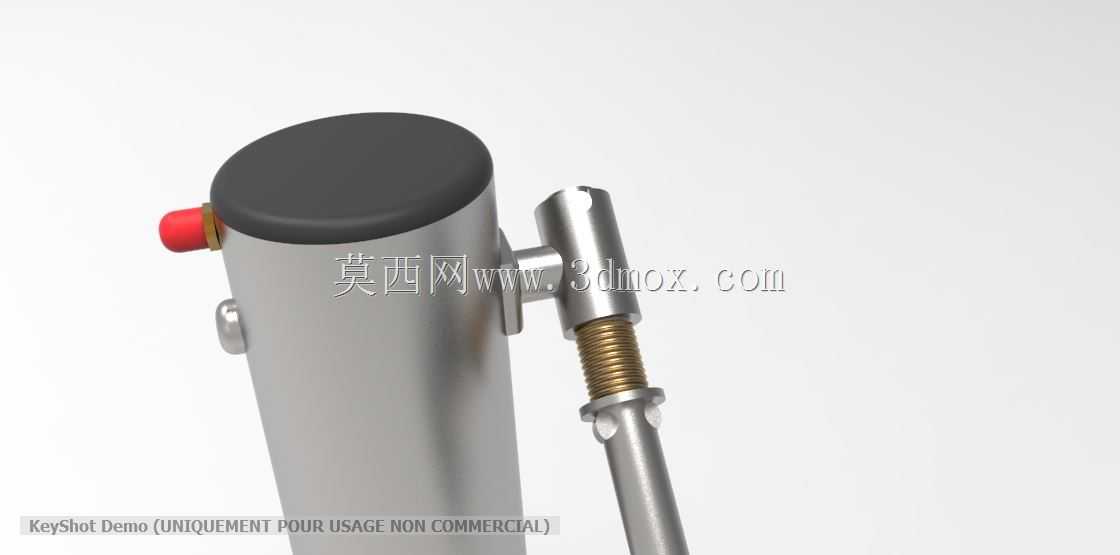

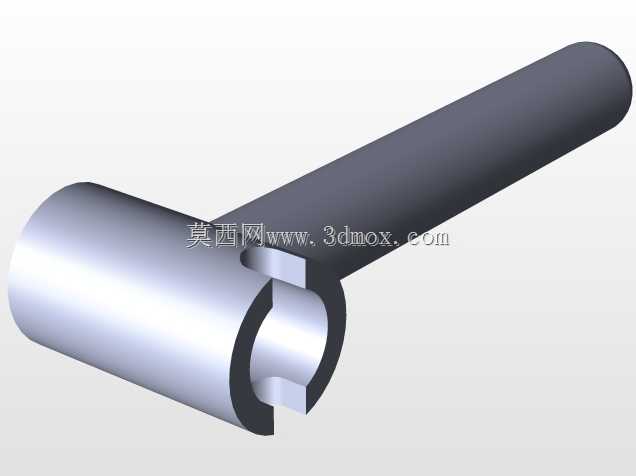

　　避免升降过程中出现卡滞。驱动升降的手摇组件布置在套筒的侧方，摇把采用防滑橡胶握套，通过曲柄连杆结构带动套筒内部的丝杆传动副，转动摇把时即可驱动外筒连同端部滚轮做上下方向的直线位移，升降行程覆盖拖车牵引架的常规离地高度调节范围，能适配不同牵引高度的牵引车对接需求，套筒侧面还设置了黄铜材质的导向卡扣，既可以在升降到位后辅助锁止行程位置，也能为内管伸缩提供径向导向，避免套筒受侧向力出现弯曲变形。实际使用中，当拖车与牵引车连接时，可将支撑轮摇升至最高位置，保证滚轮离地距离满足行驶通过性要求，不会在车辆行驶过程中剐蹭路面凸起；当需要分离拖车驻车时，缓慢摇动摇把将滚轮下放至接触地面，继续施力摇动即可将拖车牵引端抬升至合适高度，

　　方便脱开牵引车的牵引销，短距离挪动拖车时，无需额外撬动设备，直接通过摇把调整支撑高度后，即可推动拖车依靠支撑轮与后轮配合完成移位，单人即可完成小范围的位置调整作业。设计过程中针对受力薄弱点做了针对性强化，固定支架与内管的连接部位采用三角加强筋焊接，避免长期受交变载荷出现焊缝开裂，滚轮摆臂的铰接孔内镶嵌自润滑铜套，减少滚轮转动时的销轴磨损，延长部件的维护周期，主套筒表面做拉丝抛光处理，既可以提升户外使用的防锈能力，也能减少泥沙附着在管壁造成的伸缩卡滞。从安装边界来看，固定支架的安装孔位间距适配市面上多数轻型拖车的牵引架方管尺寸，不需要对原有牵引架做大规模改孔即可直接装配，整体结构没有复杂的电控或液压元件，纯机械传动的结构可靠性更高，

　　在户外无供电的作业场景下也能正常操作，不会因为动力源问题影响使用。这类支撑轮的载荷设定匹配轻型拖挂设备的前端承重需求，滚轮的橡胶材质具备一定的减震能力，在不平整的硬质地面移位时，能缓冲路面颠簸对拖车连接部位的冲击，避免牵引架受刚性冲击出现变形，摇把的长度设计经过力矩校核，普通操作人员无需借助加力杆即可轻松完成升降操作，不会出现施力困难的问题，摇把与曲柄的连接部位设置防脱结构，避免摇动过程中摇把滑脱造成人员磕碰。
