褶式锥形空气过滤元件结构设计

　　这款褶式锥形空气过滤元件，在工业气动系统、小型内燃机进气端、环境除尘设备的预过滤段都有广泛适配场景，核心作用是截留进气气流中的固体悬浮颗粒、粉尘碎屑，避免杂质进入下游设备造成运动副磨损、流道堵塞或者精密元件卡滞问题。从结构设计逻辑来看，采用锥形褶式结构并非单纯的外形创意，首先是在有限的安装空间内最大化过滤面积——同等端面直径、同等轴向长度下，褶状折叠的滤材展开面积远超平面滤材数倍，能在保证过滤精度的前提下大幅降低气流通过阻力，减少进气端的压损，提升下游设备的进气效率，同时也能延长单次维护的间隔周期，降低运维频次。

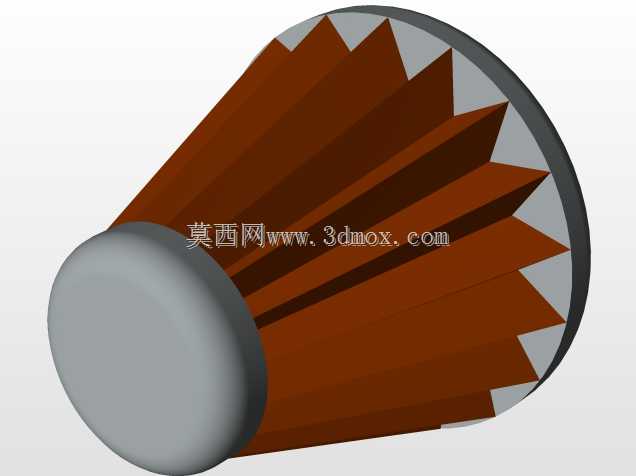

　　滤材部分采用周向均匀折叠的排布方式，褶峰与褶谷的角度经过反复校核，既保证折叠后滤材有足够的支撑强度，不会在气流正压或者反吹清灰时出现褶片倒伏、相邻褶面贴合堵死流道的问题，也避免褶距过小导致积尘后快速堵塞。两端的端盖结构承担定位与密封双重作用，大直径端的硬质端盖用于和设备安装座贴合，可适配密封圈或者密封胶条实现端面密封，防止未经过滤的气流从安装缝隙短路进入下游；小直径端的圆弧封盖一方面对滤材的小端做收拢固定，保证整体锥形轮廓的规整度，另一方面圆弧过渡的外形可以引导进气气流沿周向均匀分布到滤材表面，避免局部滤材面风速过高造成局部过快积尘、滤材过早破损。

　　从安装边界来看，该过滤元件的安装定位以两端端盖的同轴度为基准，设计时需要保证两端盖的同轴度公差控制在合理范围，避免安装后出现偏斜导致密封失效。大端外径尺寸需要和设备安装腔的内径匹配，预留密封件的压缩空间，轴向长度需要适配安装腔的深度，保证安装后端盖不会出现轴向窜动。在实际选型适配时，需要结合设备的额定进气流量计算所需的有效过滤面积，该结构的褶高、褶数都可以根据实际流量需求做参数化调整，在不改变整体安装接口尺寸的前提下，通过调整褶的参数适配不同风量的使用场景。

　　在实际使用场景中，这类锥形过滤元件相比圆柱形滤芯，在侧向进气的安装腔体内有更好的气流适配性，锥形的外轮廓可以让进入腔体的气流沿锥面自然扩散，均匀通过滤材的各个区域，避免圆柱形滤芯靠近进气口一侧的滤材局部负荷过高的问题。同时锥形结构在反吹清灰时，气流从滤芯内部向外喷射时，锥面的倾斜角度可以让反吹气流更顺畅地沿褶间缝隙向外吹出积尘，清灰效果优于同规格的直筒褶式滤芯，尤其适合在粉尘浓度较高的工况下做预过滤元件使用。设计建模过程中，需要重点关注滤材折叠后的折弯处圆角处理，避免建模时出现零厚度或者锐角特征，给后续的滤材冲压折叠工艺、模具设计造成不必要的麻烦，同时端盖与滤材的结合部位需要预留足够的粘接或者包边宽度，保证端盖和滤材连接的结构强度，避免在气流冲击或者拆装维护时出现滤材与端盖脱开的失效问题。
