新冠防护用断链器概念结构设计

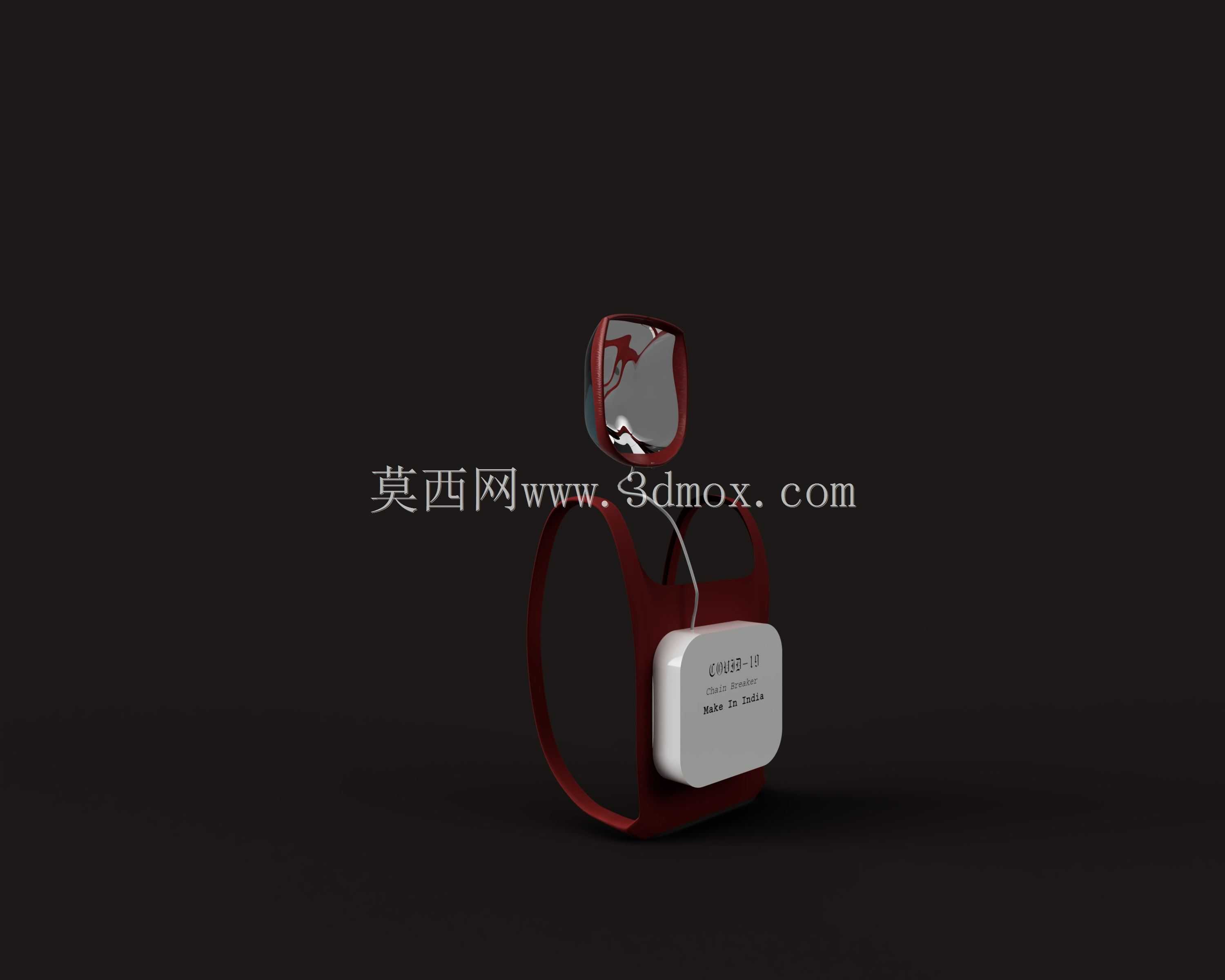

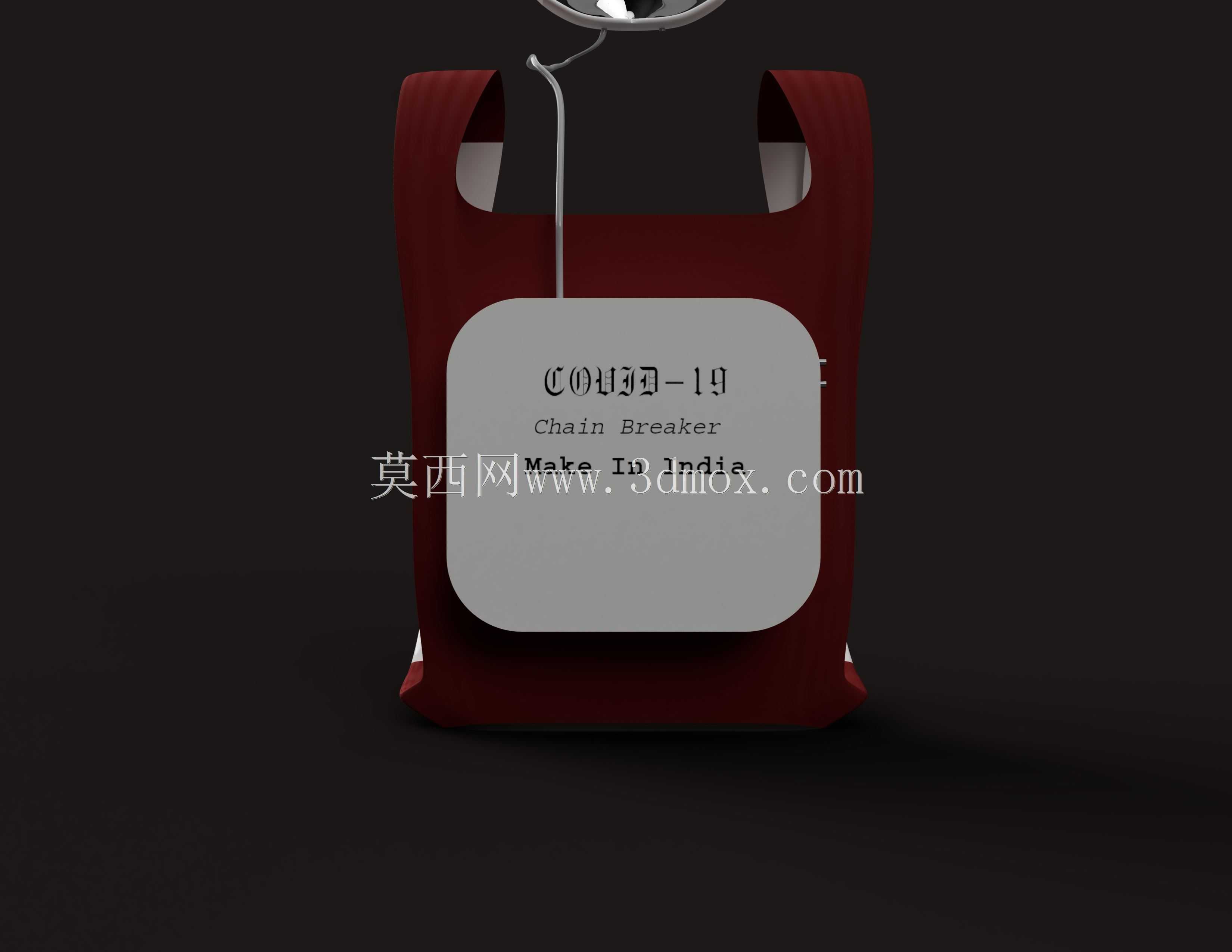

　　这款概念设备的核心定位是面向高风险暴露场景的个体呼吸防护配套装置，设计初衷是切断病毒通过呼吸途径的传播链路，为内置呼吸机与空气过滤模块提供集成化的承载载体。从实际应用场景来看，该装置可适配隔离病区医护作业、高风险区域流调排查、密闭空间防疫作业等场景，解决传统分体式呼吸防护装备佩戴繁琐、管线干涉、活动受限的痛点。

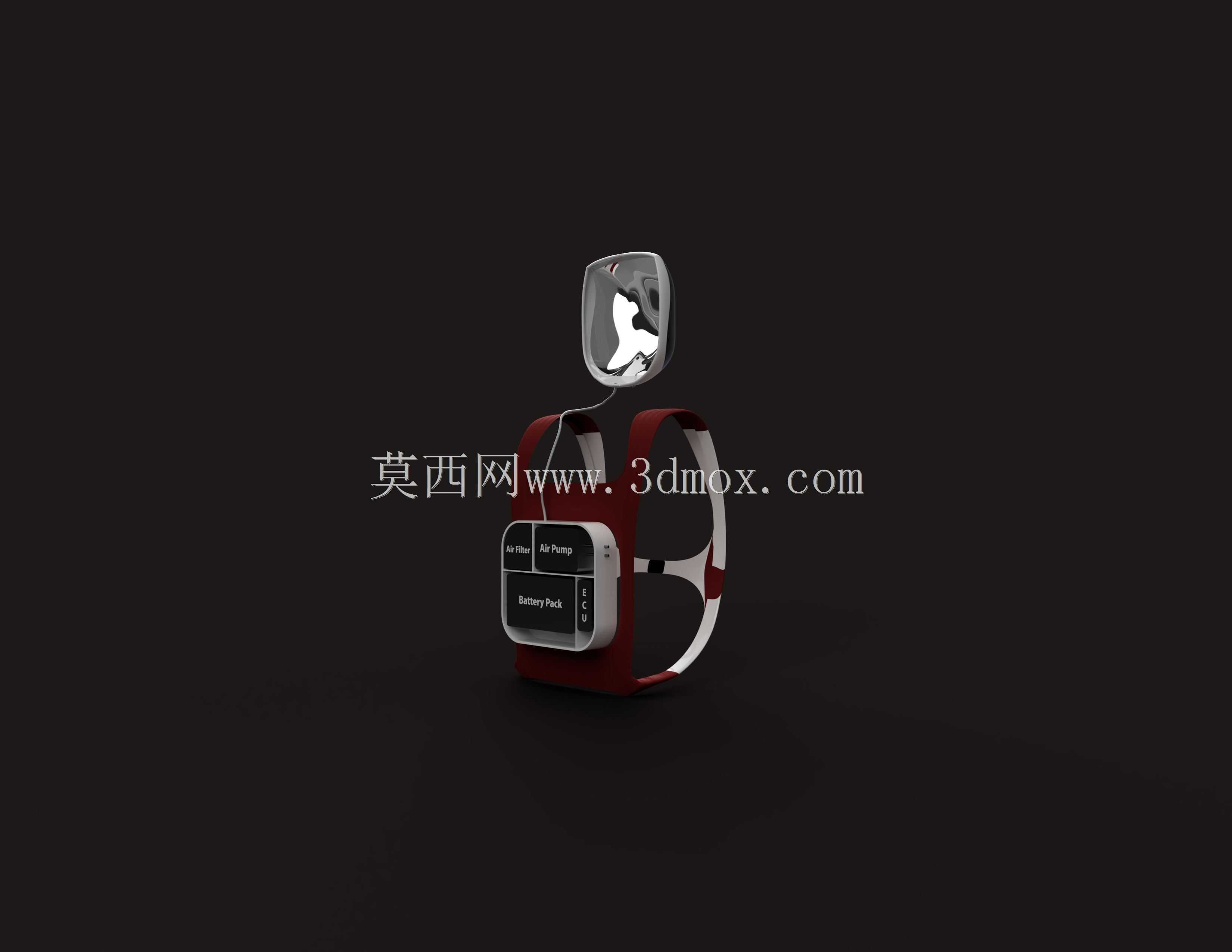

　　从功能特性层面分析，装置采用背负式主体搭配挂耳式呼吸终端的分体布局，主体舱体预留了标准化的过滤模块安装位，可兼容不同等级的空气过滤芯体，同时预留了呼吸机管路的快插接口，能够根据作业风险等级切换纯过滤送风模式与呼吸机辅助通气模式。挂耳式终端的曲面造型完全贴合人体面部轮廓，密封边缘采用软质贴合结构设计，避免长时间佩戴造成的面部压伤，同时终端与主体之间的连接管线做了防拉扯、防弯折的结构强化，避免作业过程中管线脱落导致的防护失效。

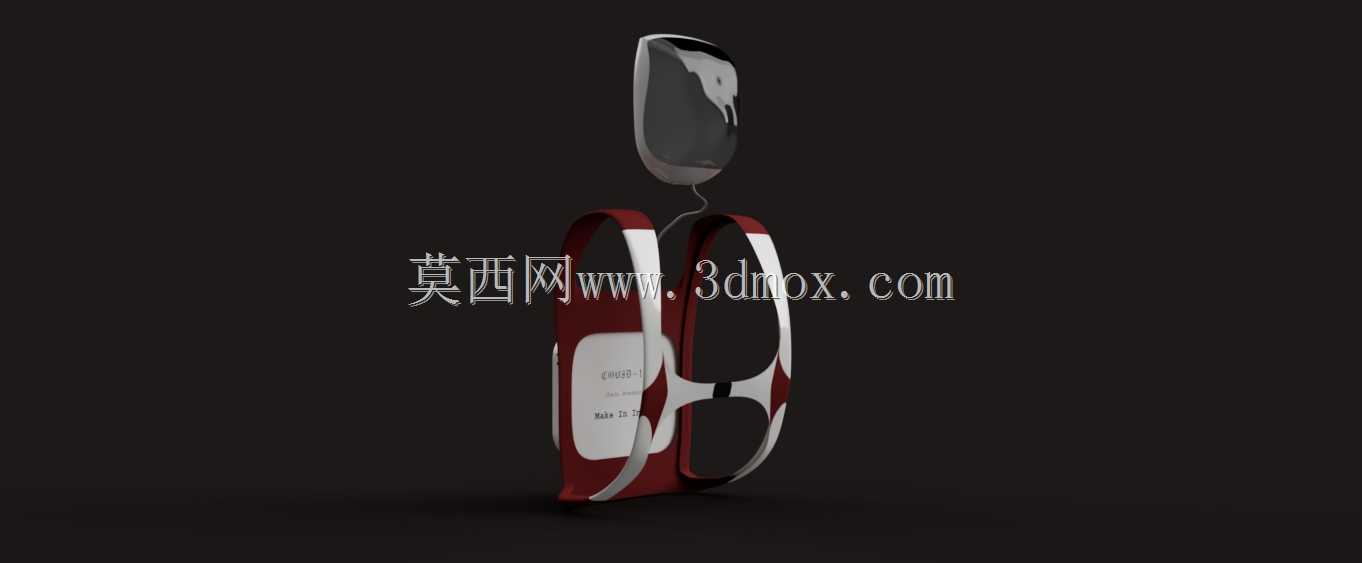

　　设计思路上完全围绕人体工学与防护可靠性展开，首先通过人体上半身三维扫描数据确定背负主体的贴合弧度，主体外壳采用轻量化的硬质结构设计，内部做了筋位强化来保护内置的过滤芯体与通气模块，同时在主体与人体背部接触的区域预留了缓冲垫层安装槽，降低长时间背负的负重感。挂耳部分的结构采用可调节的弹性卡扣设计，能够适配不同头围尺寸的使用者，终端的呼吸阀位置做了气流导向结构，避免呼出的水汽在面罩内部凝结影响视线。

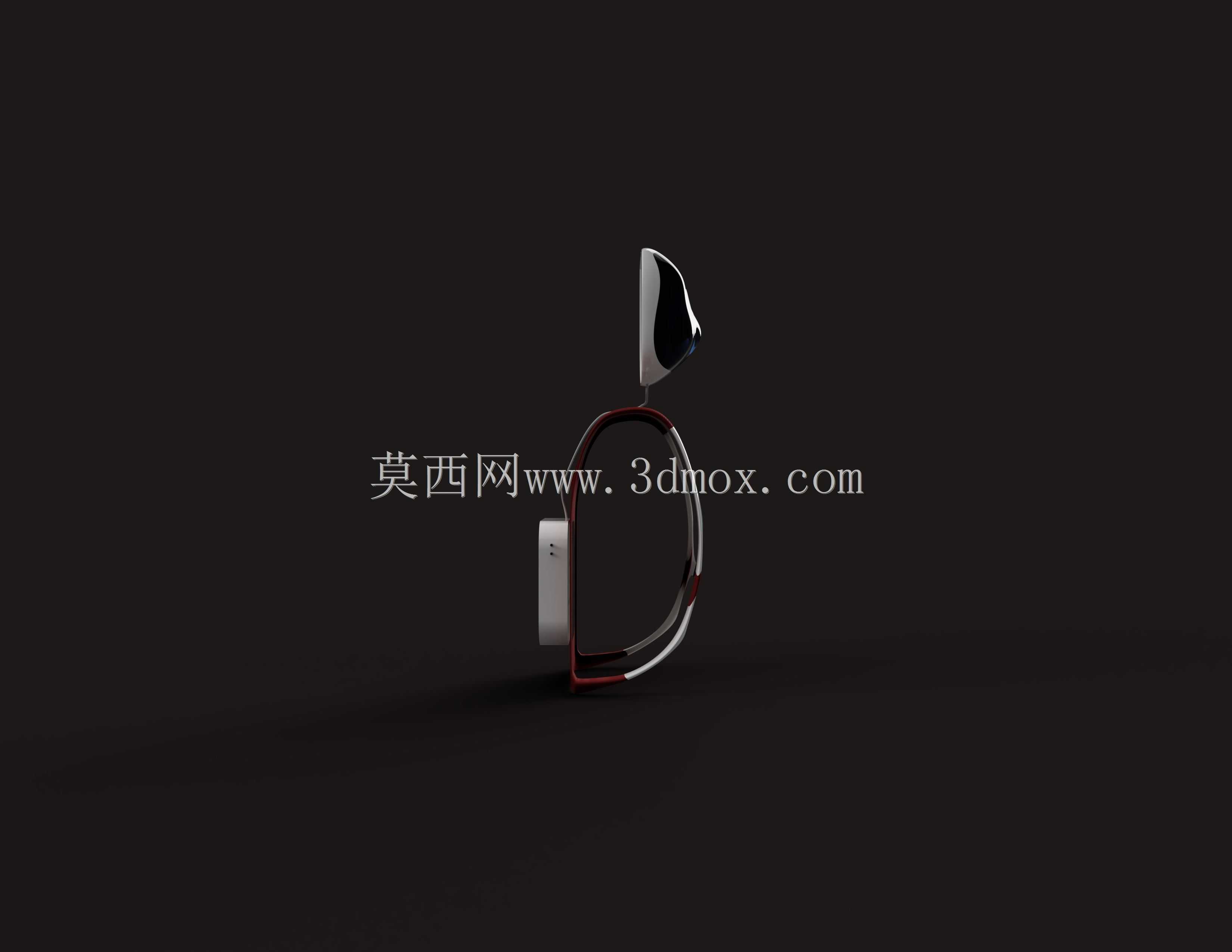

　　外形尺寸与安装边界方面，背负主体的宽度控制在280mm以内，高度不超过350mm，厚度控制在80mm，整体负重控制在1.2kg以内（不含滤芯与呼吸机模块），不会对使用者的上肢活动造成干涉，挂耳终端的重量控制在150g以内，佩戴时不会对耳部造成过大的压迫感。安装接口全部采用行业通用的标准化规格，过滤模块的安装槽尺寸兼容市面上主流的方形过滤元件，呼吸机接口采用标准的22mm医疗通气接口，无需额外转接头即可配套常规医用呼吸机使用。装置的外壳边角全部做了R10以上的圆角处理，避免在狭窄空间作业时剐蹭周边物体，管线出口位置做了密封结构设计，满足IP54级别的防护要求，可应对日常消毒喷淋的使用场景。

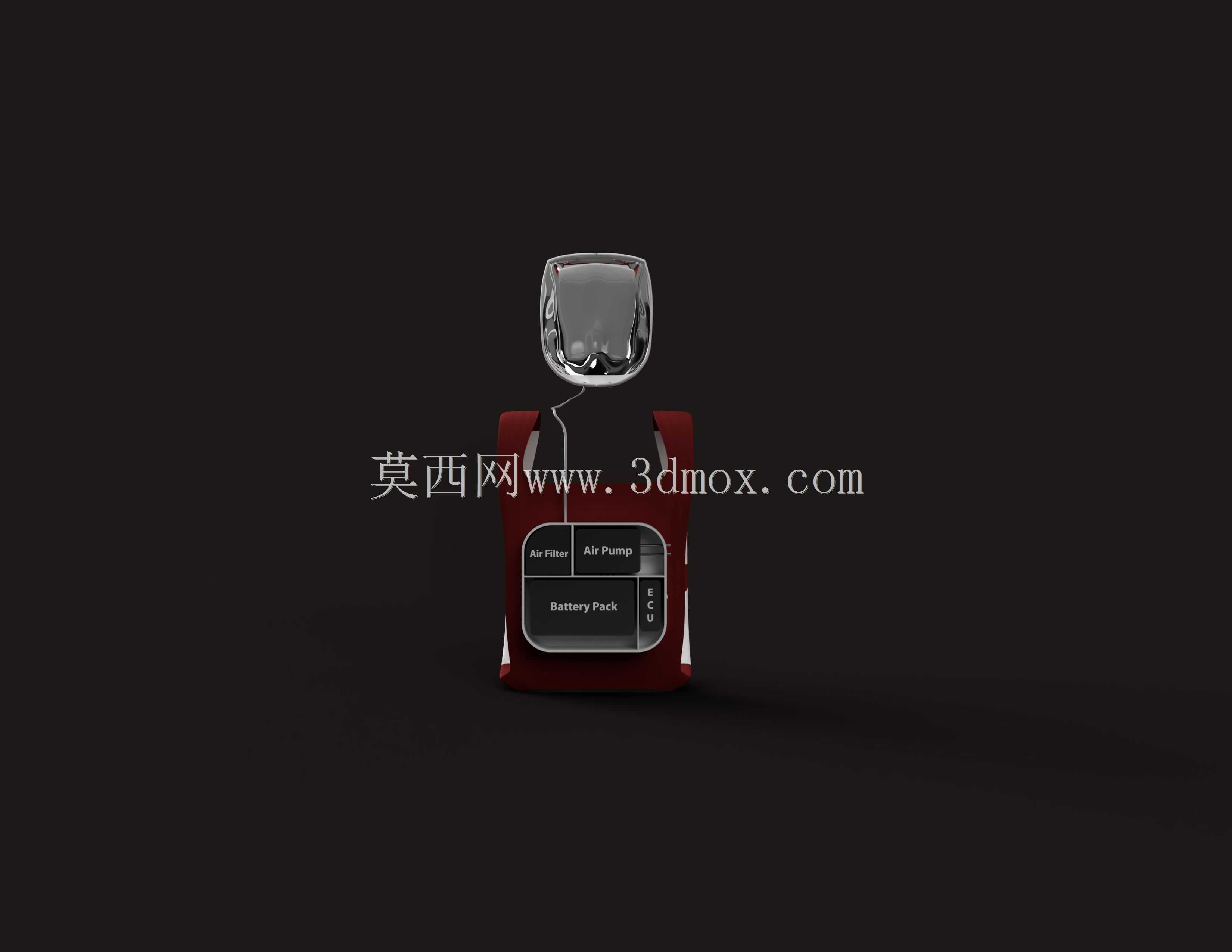

　　结构细节上，主体舱体采用侧开式舱门设计，更换滤芯时无需整体拆卸装置，单手即可完成舱门开启与滤芯更换操作，舱门的密封胶条采用嵌入式安装，长期使用不会出现胶条脱落的问题。背负固定采用可调节的织带结构，肩带宽度设置为40mm，分散背负压力，同时在腰封位置预留了辅助固定点，跑动作业时不会出现装置晃动移位的情况。挂耳终端的呼气阀采用单向导通结构，吸气时自动关闭保证进气全部经过过滤模块，呼气时自动开启快速排出废气，降低呼吸阻力。
