林业原木装卸用液压抓斗结构设计

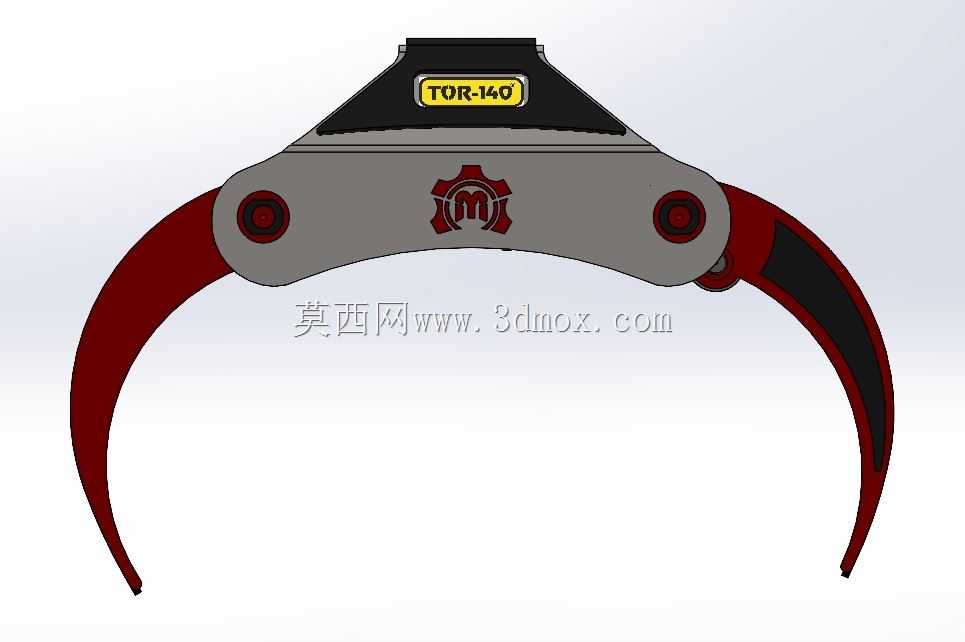

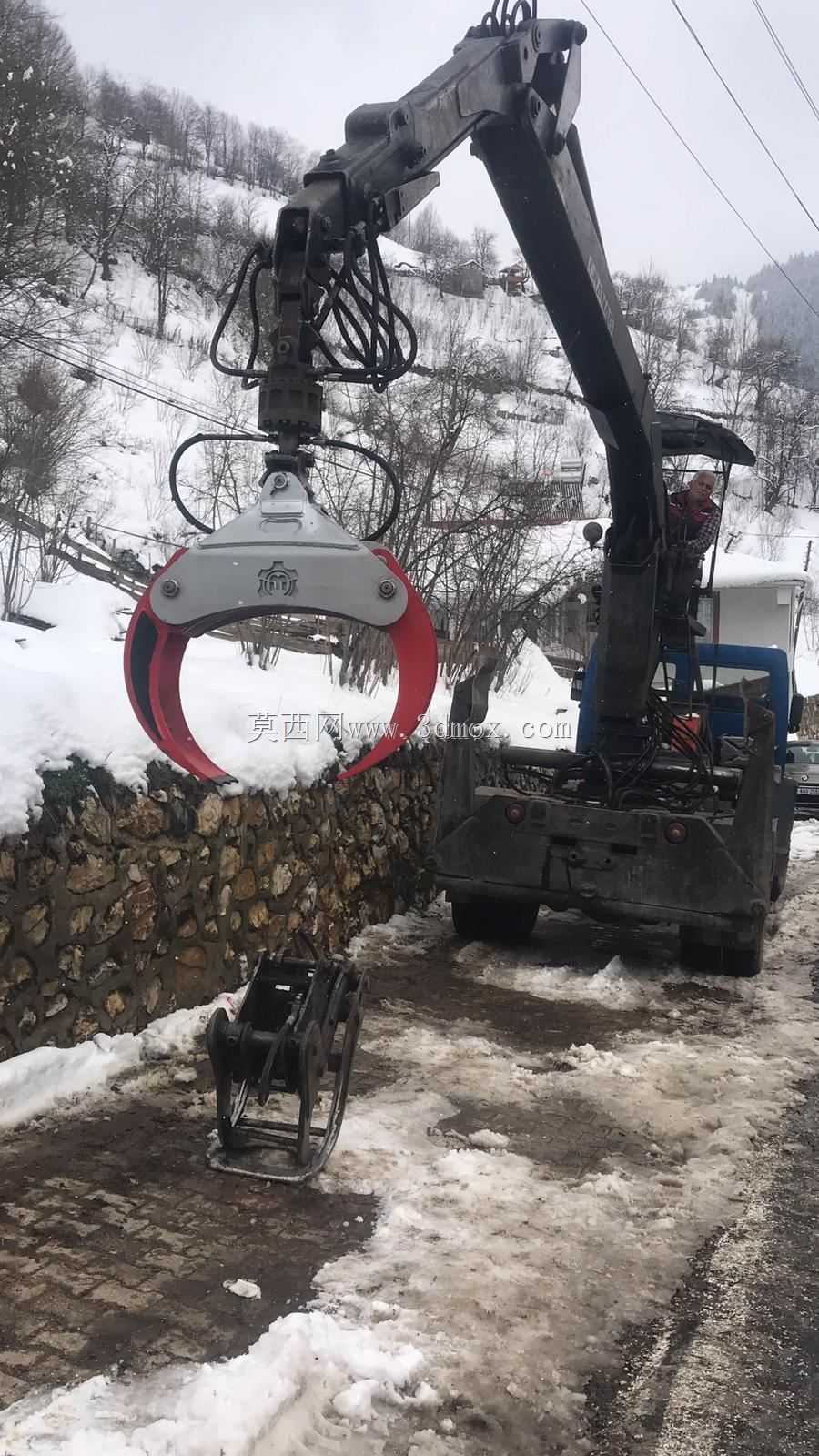

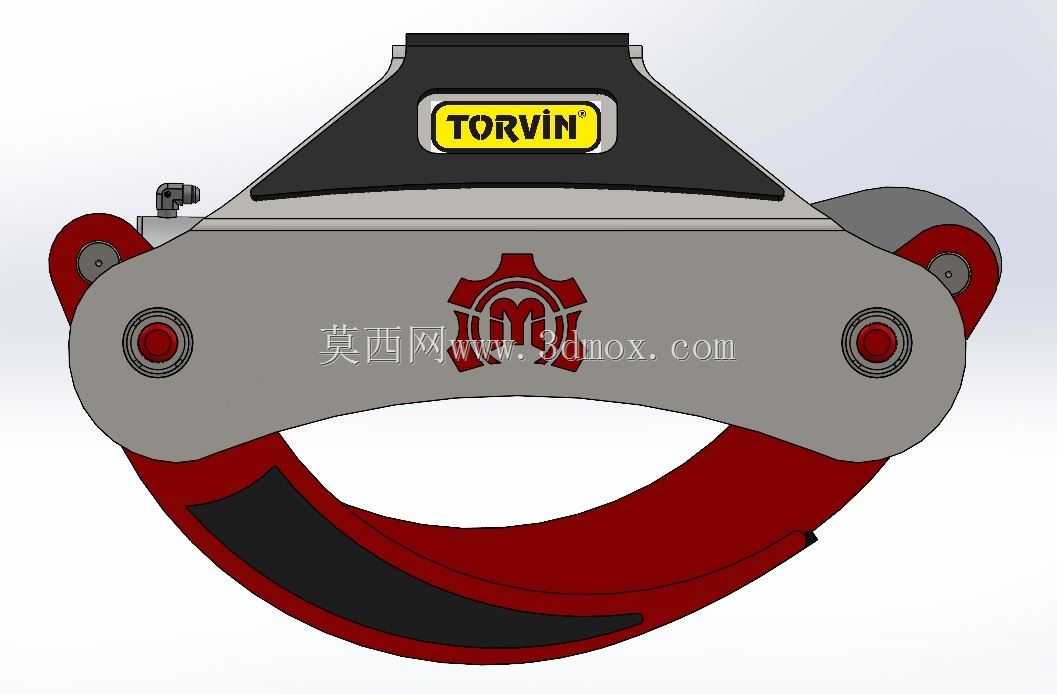

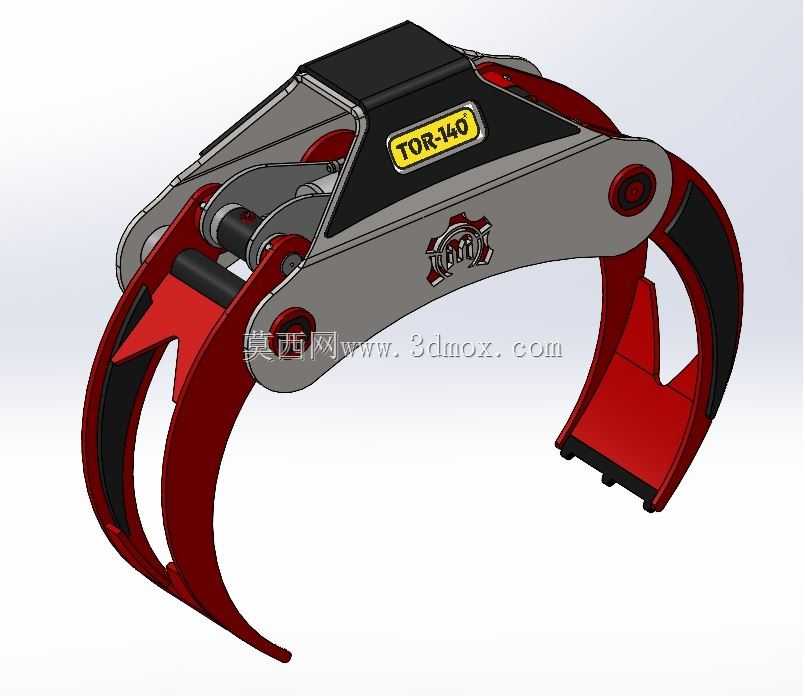

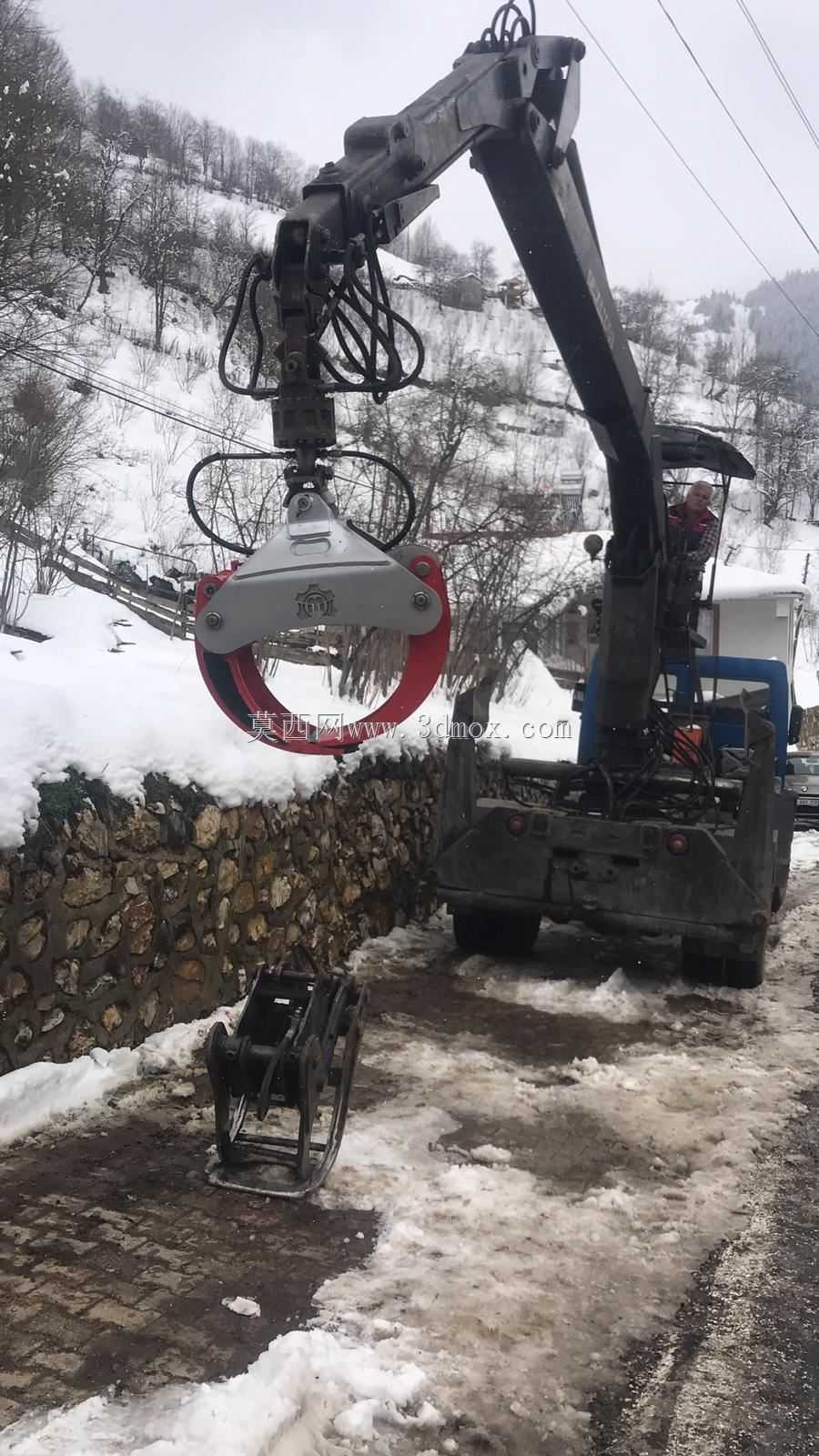

　　这款抓具主要面向林区原木装卸、木材堆场转运、制材厂上料等作业场景，作为挖掘机、装载机的前端属具使用，替代传统人工捆扎、钢丝绳吊装的作业方式，能大幅提升散状长原木的搬运效率，降低作业过程中的木材掉落安全风险。从实际作业需求出发，该抓斗采用双瓣弧形抱合结构，瓣体曲面完全贴合原木圆柱外形，闭合后瓣体边缘形成连续的包覆面，单斗可适配直径200mm至800mm的单根或多根堆叠原木抓取，抱合时接触面积大，不会对原木表皮造成过度挤压损伤，也能避免细径原木从瓣体缝隙滑落。整体结构采用上回转支座加下抱合机构的分层设计，上部连接座预留标准工程机械属具安装销孔，可直接匹配多数6-15吨级挖掘机动臂前端的安装尺寸，无需额外改装连接法兰，

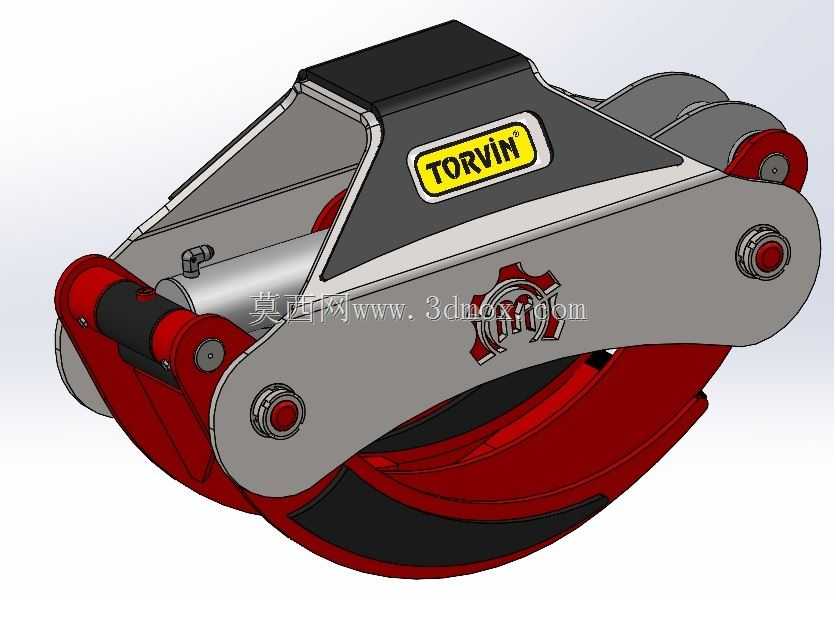

　　安装时只需对齐销孔插入固定销、接通液压油路即可投入使用，安装边界的销孔中心距、油路接口位置均参考通用属具标准设定，适配性较强。上部壳体集成液压回转接头与油缸安装位，液压管路全部内置在壳体空腔内，避免林区作业时树枝剐蹭油管造成损坏，壳体外侧的加强筋板沿受力方向布置，抵消抓取重载原木时的扭转力矩，防止长期作业后壳体出现焊接变形。抱合瓣体采用高强度耐磨钢板折弯成型，瓣体内侧焊接有横向防滑肋条，抓取表面带树皮的湿滑原木时，肋条可嵌入木材表层增加摩擦力，即使抓具带一定倾角回转也不会出现原木滑脱。驱动部分采用单液压油缸驱动连杆机构实现瓣体开合，相比双油缸结构，油路布置更简单，后期维护时只需检查单一油缸的密封件状态，

　　连杆铰接点全部采用自润滑轴承衬套，适配林区多粉尘、少润滑维护的作业环境，铰接点的防尘密封圈可阻挡木屑、泥沙进入铰接间隙，延长销轴的磨损周期。设计过程中优先考虑作业视野需求，上部壳体采用倾斜式顶面设计，操作人员在驾驶室内可直接观察到抓斗瓣体的开合状态与抱合位置，无需额外调整机位观察抓取点，减少对位辅助时间。瓣体开合行程经过反复校核，完全张开时两瓣端的开口尺寸满足大径原木的抓取容腔需求，完全闭合时瓣体端部贴合紧密，不会残留细小木片进入铰接缝隙。整体重量控制在同吨位属具的合理区间，不会过度占用主机的起重载荷余量，保证满负荷抓取时主机的作业稳定性。回转机构采用内置式液压马达驱动，可实现360度连续回转，在堆场狭窄区域作业时，

　　无需调整主机站位，只需转动抓斗即可调整原木的摆放角度，适配货车装卸、楞堆码放等不同作业姿态需求。壳体表面的涂装采用耐磨抗冲击涂层，可抵御林区作业时树枝、石块的剐蹭磕碰，减少漆面脱落导致的基体锈蚀。所有外露紧固件均采用防松设计，避免长期振动作业后螺栓松动脱落，液压接口采用标准快插接头，更换属具时可快速接通或断开油路，减少停机等待时间。从受力传导路径来看，抓取时的载荷通过瓣体传递到连杆，再经连杆传递到油缸与上部连接座，整个传力路径无应力集中拐点，关键受力位置的焊接坡口均做了圆滑过渡处理，降低长期交变载荷下的焊缝开裂风险。瓣体边缘做了倒角处理，抓取时不会因尖锐边缘刮伤原木，也能避免碰撞时出现瓣体边缘崩缺。
