液压双瓣式抓料属具结构设计

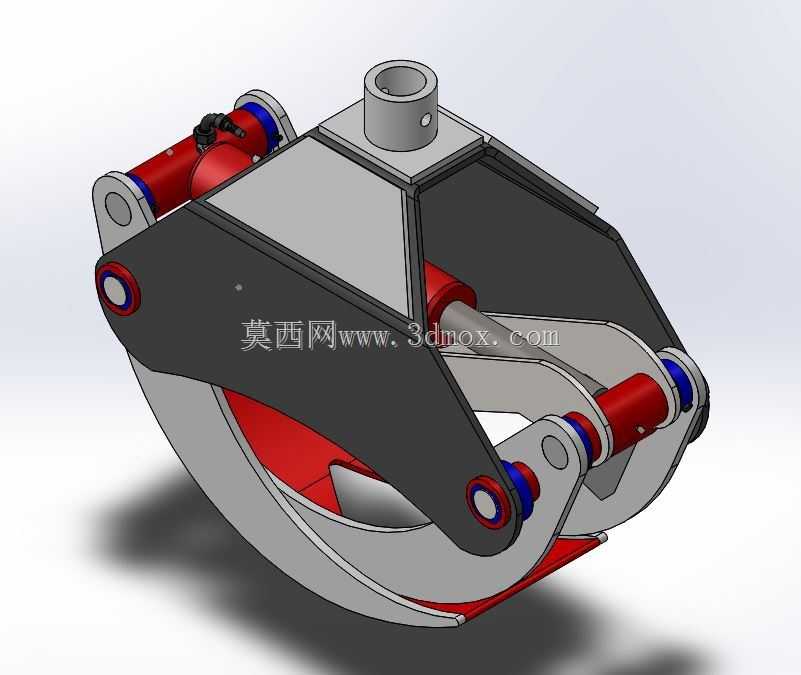

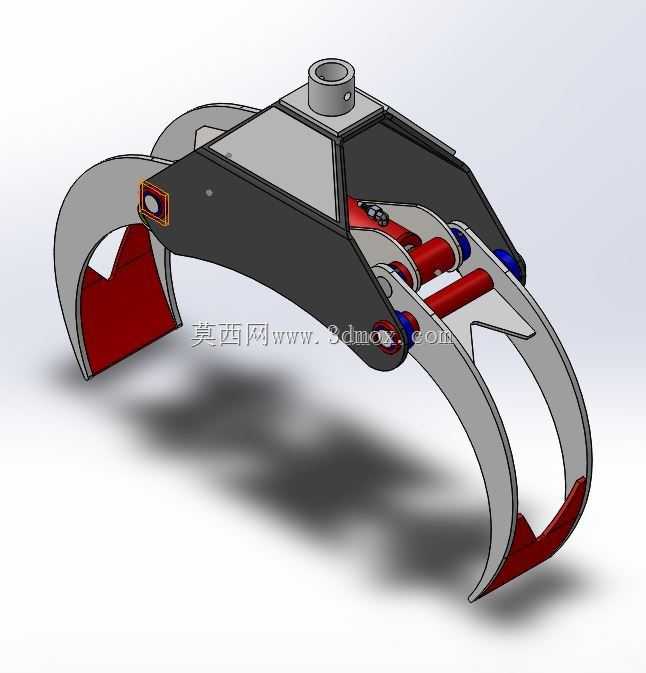

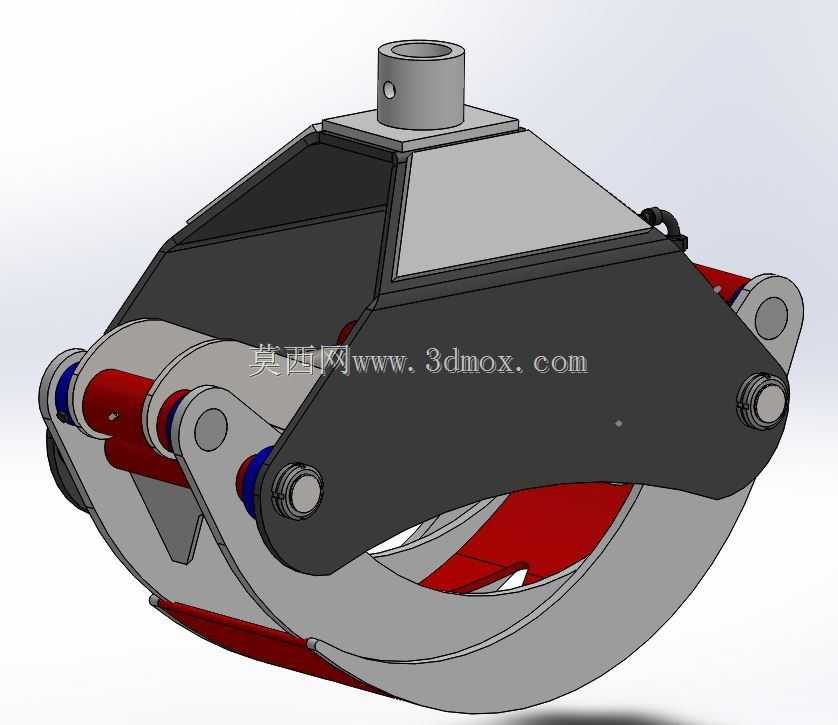

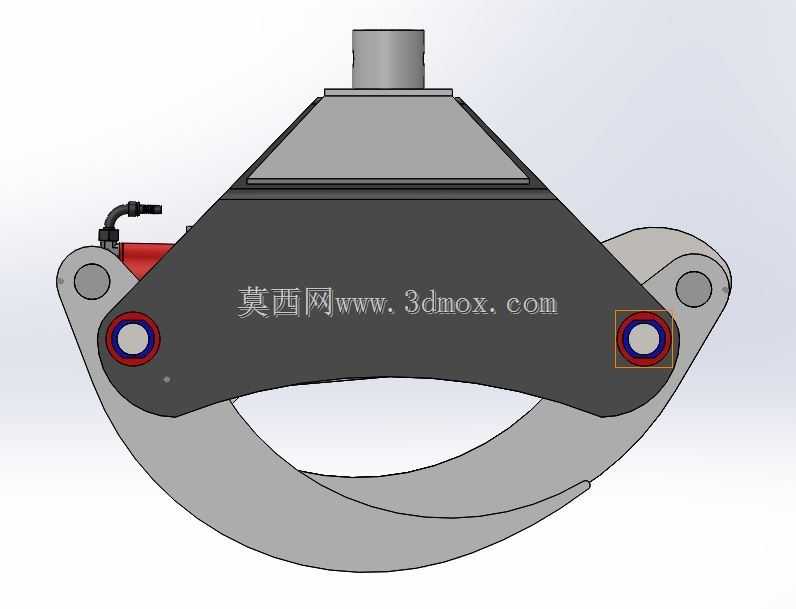

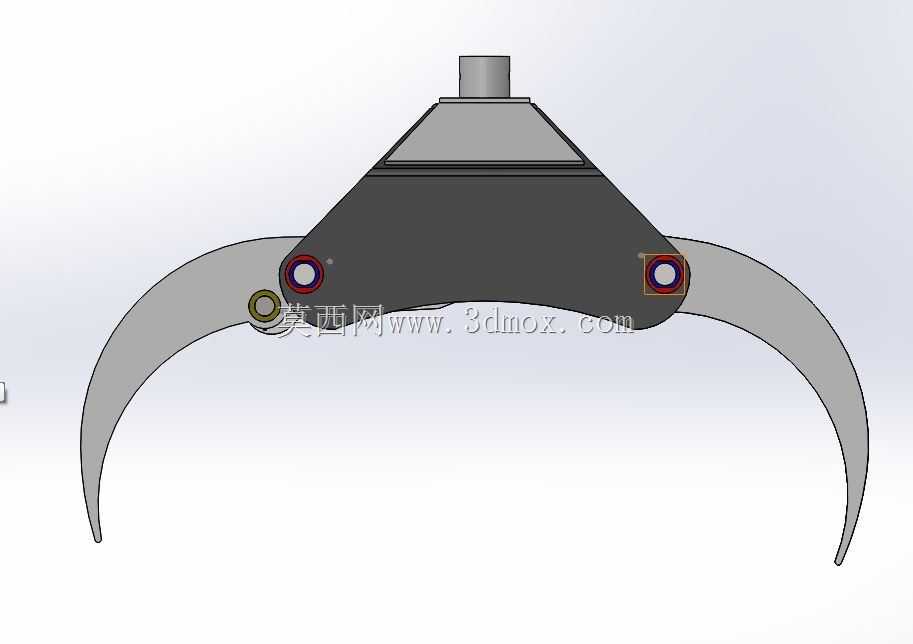

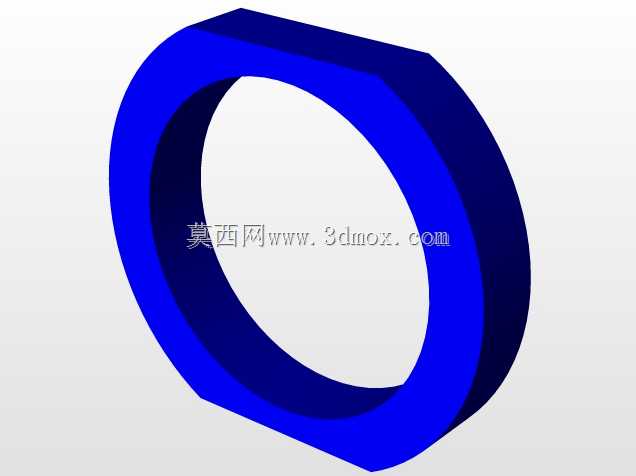

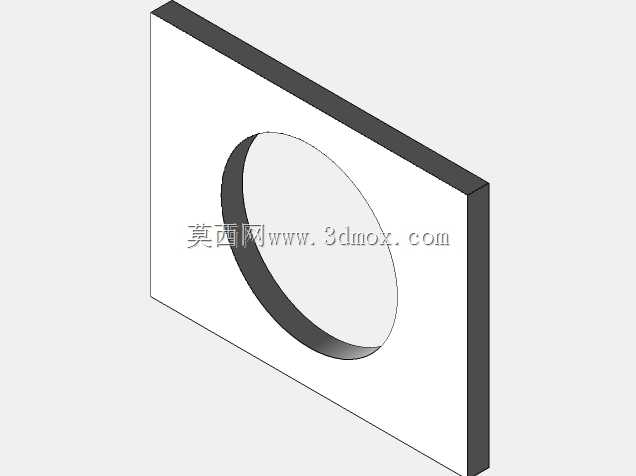

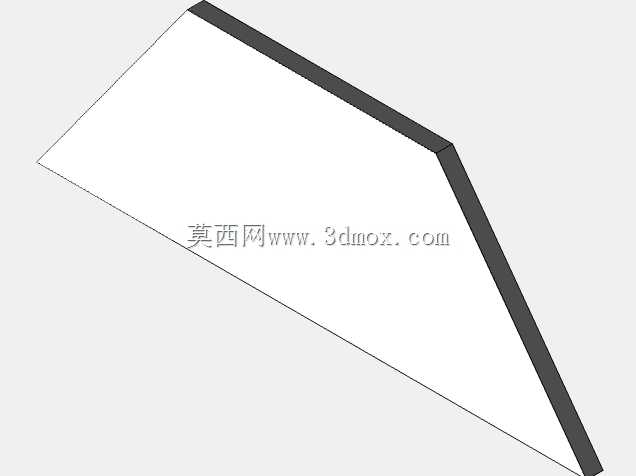

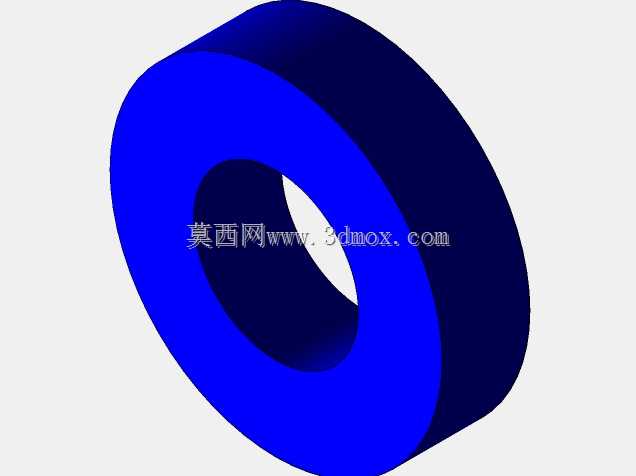

这款液压驱动的双瓣抓料属具，主要适配各类中小型工程机械的工作臂端，可广泛应用于废旧金属回收场站、林木采伐转运场地、散料装卸码头、建筑垃圾清运作业场景中，能够替代传统挖斗完成不规则块状物料、长条状物料、大比重散碎物料的抓取与转运作业，相比普通铲斗，其对异形物料的包裹性更强，抓取过程中物料洒落率更低，可大幅提升散杂物料的装卸转运效率。该属具采用双弧形瓣爪对称布局设计，单根瓣爪采用变曲率弧形轮廓，爪尖部位做了加厚耐磨处理，爪体内侧设置有向内凸起的防滑咬合结构，当液压油缸驱动瓣爪闭合时，两个瓣爪可形成相对封闭的容料空间，既能够抓取大块的废钢、原木、石块等硬质物料，也能够兜住碎石、废屑等小颗粒散料，适配多品类物料的抓取需求。上部连接端采用标准法兰式回转连接结构，可配套液压回转接头实现360度全回转作业，在狭窄作业空间内无需调整主机站位即可完成不同方向的物料取放，适配场站内部复杂的堆料布局。驱动部分采用双油缸同步驱动布局，油缸两端采用铰接式连接，可在瓣爪开合过程中自动适配受力角度，避免油缸承受径向载荷，延长液压元件的使用寿命，油缸外部设置有防护盖板，可阻挡作业过程中飞溅的碎石、金属碎屑磕碰油缸杆，降低设备故障概率。整体结构采用高强度钢板焊接成型，主体框架做了箱型结构加强，在保证整体结构强度的前提下控制设备自重，降低对主机承载能力的要求，上部连接法兰的安装孔位采用通用尺寸设计，可适配多数品牌同吨位级别的挖掘机、装载机臂端安装，无需对主机结构做额外改装即可快速换装。瓣爪的开合行程经过优化设计，完全张开时瓣爪尖端的跨距可覆盖较大的物料堆取范围，完全闭合时瓣爪尖端紧密贴合，可避免小颗粒物料从缝隙处洒落，容料腔的容积经过测算，可匹配主机的单次提升载荷，避免超载作业带来的安全隐患。整体外形轮廓做了圆角过渡处理，减少作业过程中对周边设备、物料的剐蹭，外露的液压管路全部布置在主体框架内侧，通过走线槽进行固定防护，避免作业过程中管路被物料刮蹭破损。
