软膏生产成套加工设备三维设计

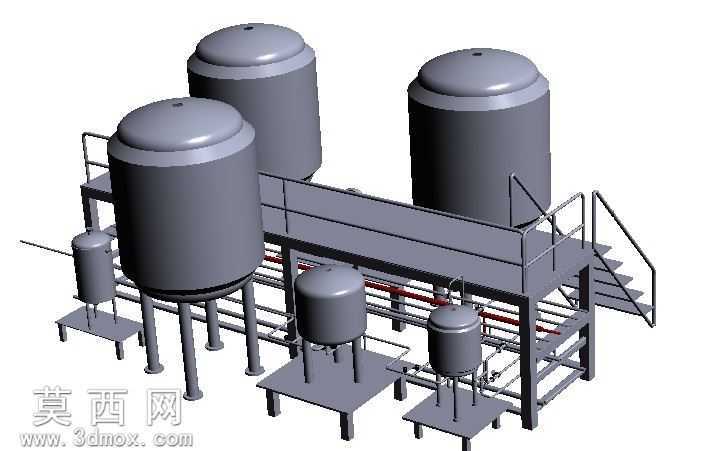

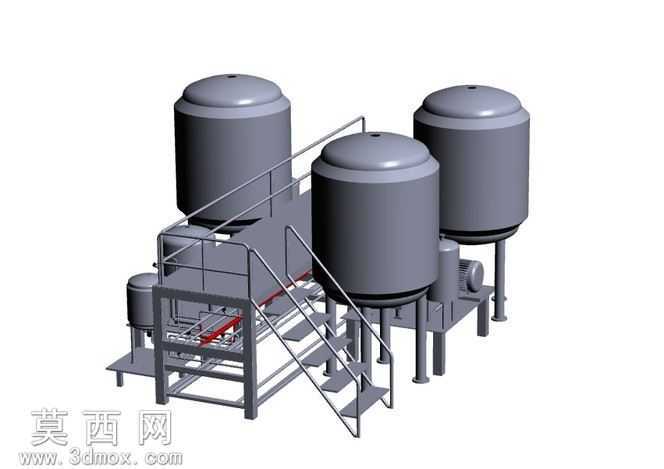

本作品为软膏生产成套加工设备的三维建模设计，采用SolidWorks完成全参数化建模，整体还原了软膏生产车间核心加工单元的完整结构。建模过程中首先对生产工艺流程进行拆解，明确物料存储、调配、中转、输出的功能分区，以此为基础搭建主体钢构操作平台，平台采用型钢焊接框架结构，配套设置安全防护栏杆与上下步梯，步梯的踏步高度、栏杆间距均参照工业生产安全规范进行参数设定，保证结构合理性。平台上布置三台大型立式承压罐体作为核心物料反应存储单元，罐体采用椭圆封头结构，配套支腿支撑结构，罐体顶部设置人孔与工艺接口，建模时对罐体的壁厚、封头曲率、支腿承重结构均做了精细化还原，保证结构强度符合生产承压要求。平台下层对应布置多台小型中转罐体，不同规格的罐体通过工艺管道实现连通，管道布局严格遵循物料流向逻辑，区分物料输送、清洗、排气等不同功能管线，管道的弯头、法兰连接、阀门安装位均做了细节建模，还原真实工业管道的排布规范。材质渲染阶段，主体钢构平台、罐体、管道均采用工业哑光不锈钢材质，调整材质的粗糙度、金属度参数还原工业设备的真实质感，步梯踏板添加防滑纹理材质，操作平台地面做防滑格栅的细节表现，提升模型的真实感。设计过程中充分考虑设备的安装维护空间，罐体之间预留足够的操作检修距离，管道排布避开人员操作通道，整体结构既满足软膏生产的工艺功能需求，也符合工业生产场景的安全操作规范，完整呈现了软膏生产加工单元的设备布局与结构细节，可用于生产方案演示、工艺布局规划、设备结构教学等场景。
