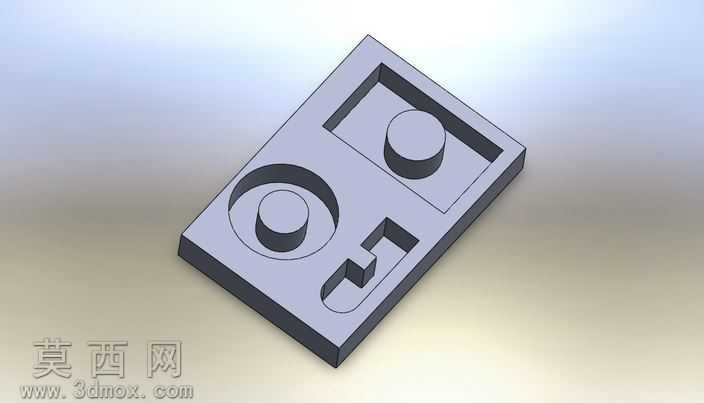

多特征组合凸凹结构矩形基座练习模型

本作品为面向三维建模基础训练设计的多特征组合矩形基座模型，整体采用规整的长方体作为基础基体，建模过程以实体拉伸为核心基础操作，首先绘制精准的矩形外轮廓草图，通过给定统一的拉伸厚度生成基座的基础实体，保证基体的边角规整、平面度符合建模规范。在基体之上依次构建多组差异化的凸凹结构特征：第一处为带环形凹槽的圆柱凸台结构，建模时先绘制同心圆草图，通过拉伸生成中心圆柱凸台，再通过切除拉伸操作在凸台外围生成环形凹陷槽，保证槽体与圆柱的同轴度公差符合设计要求；第二处为矩形框式凹陷结构，通过绘制闭合矩形轮廓后执行等距偏移生成框体草图，采用切除拉伸的方式在基体右上角区域生成下沉式矩形框槽，槽内设置独立的圆柱凸台，凸台高度与第一处圆柱凸台保持一致，保证整体结构的视觉协调性；第三处为异形阶梯凸凹组合结构，由三段不同轮廓的凹陷与小型凸台拼接而成，建模时通过连续的草图绘制、剪裁实体操作生成闭合的异形轮廓，采用不同深度的切除拉伸生成阶梯式凹陷，再在对应位置拉伸小型凸块，形成错落的结构层次。材质设置上选用哑光工程塑料材质，调整材质的漫反射、粗糙度参数，模拟硬质塑料的细腻哑光质感，渲染阶段采用柔和的环境天光搭配辅助补光，弱化模型的生硬阴影，清晰呈现每一处凸凹结构的轮廓边界与深度差异，避免结构细节被光影遮盖。整体设计思路围绕基础建模操作的综合训练展开，将拉伸凸台、拉伸切除、草图绘制、等距实体、同轴配合等基础建模知识点融入单一模型中，结构排布疏密有致，没有冗余的装饰性特征，每一处结构都对应明确的建模操作训练点，既可以作为三维建模初学者的入门练习案例，帮助新手快速掌握实体建模的核心操作逻辑，也可作为3D打印的基础测试模型，用于验证打印机对不同深度凹陷、不同直径凸台、异形轮廓的成型精度，模型的所有特征均采用参数化建模方式构建，各结构的尺寸、深度、位置均可通过参数调整快速修改，具备良好的可编辑性。
