带内部结构剖视的强光手电筒设计

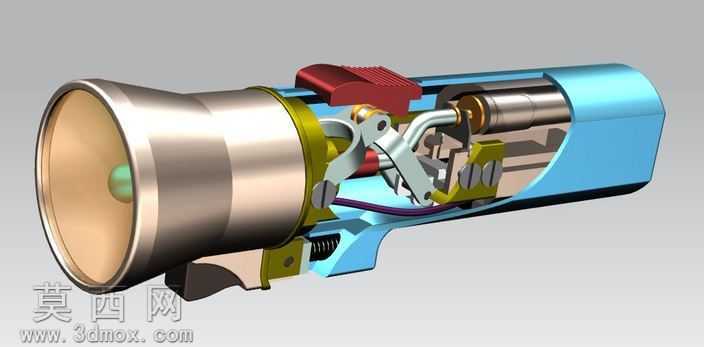

本作品为强光手电筒的全参数化三维建模成果，采用剖视展示形式完整呈现产品内部全部装配结构，建模过程严格遵循机械设计的装配逻辑与公差配合要求，从前端聚光光杯到尾部供电舱的每一处零件都完成了独立建模与装配约束校验。建模阶段优先搭建整体装配骨架，先确定手电筒的总长、最大外径、灯头直径等核心外形参数，再自顶向下拆分各个子装配模块：前端灯头部分包含金属反光杯、凸透镜镜片、灯珠固定座、导电接触片，建模时对反光杯的抛物曲面做了曲率连续优化，保证光线反射路径的合理性，镜片采用透明材质参数设置，还原光学元件的透光折射效果；中部操控模块包含按压式开关、换挡拨块、复位弹簧、杠杆式传动结构、电路连接板，对开关内部的杠杆传动做了运动干涉校验，确保按压行程内所有零件无碰撞卡滞，弹簧零件采用螺旋扫描特征生成，还原真实弹簧的节距与丝径参数；筒身主体采用轻量化金属外壳设计，内部预留电池仓空间，设置了电池正负极接触弹片、导线走线槽，所有走线都按照实际装配的弯曲半径做了路径约束，避免出现不符合生产实际的生硬直角走线；尾部包含尾盖、防水胶圈、挂绳孔结构，胶圈采用弹性橡胶材质参数，还原密封件的装配压缩状态。渲染阶段针对不同零件赋予对应写实材质：灯头金属部分采用抛光镀铬金属材质，调整反射粗糙度模拟真实电镀件的高光质感；筒身外壳采用阳极氧化蓝色铝合金材质，添加细微磨砂纹理提升真实感；开关拨块采用红色防滑橡胶材质，添加表面颗粒纹理还原防滑触感；内部金属结构件根据功能区分材质，传动杠杆采用镀锌钢材质，弹簧采用弹簧钢材质，导电片采用紫铜材质，导线采用紫色绝缘塑胶材质；光学镜片添加半透明与折射参数，模拟玻璃镜片的透光与反光效果。整体剖视视角的设计既完整展示了手电筒的外部造型设计，又清晰呈现了内部机械传动、电路连接、光学系统的全部结构细节，可用于产品结构验证、装配教学、生产开模参考等场景，所有零件的建模参数都可根据实际生产需求快速调整修改，具备较高的工程实用价值。
