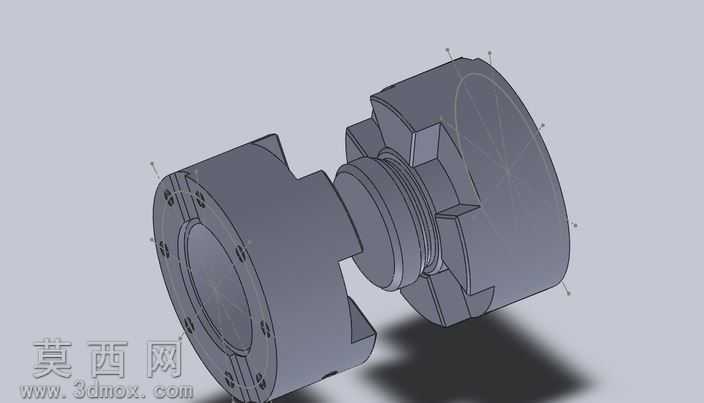

快速耦合器万向轴结构三维设计

本作品为快速耦合器万向轴的三维参数化设计成果，建模阶段采用SolidWorks完成全结构特征构建，首先梳理产品的功能逻辑：该部件需兼顾快速对接、万向角度补偿、扭矩稳定传递的核心需求，因此建模过程遵循自底向上的装配思路，先分别完成两端法兰对接座、中间十字传动块、锁紧螺纹副、定位凸台等单个零件的特征绘制。零件建模阶段严格遵循机械加工工艺逻辑，对法兰端的安装孔采用圆周阵列特征完成均布排布，保证孔位同轴度与位置度符合装配要求；对接端的锁紧螺纹采用螺旋扫描特征生成真实牙型，还原螺纹副的旋合配合关系；中间传动块的卡合爪结构通过拉伸切除、圆角过渡完成细节处理，避免应力集中的结构缺陷。装配阶段添加完整的配合约束，包括法兰端面的重合配合、传动部件的同轴心配合、卡合结构的间隙配合，还原部件实际装配后的活动自由度，可实现小角度范围内的万向偏摆传动，同时满足快速插拔对接的功能需求。渲染阶段采用金属哑光材质模拟45号钢调质后的零件表面质感，添加环境光遮蔽效果突出零件的结构轮廓与装配层次，对配合接触面做轻微的粗糙度区分，清晰展现各零件的装配边界。设计过程中重点考量了部件的实用性：两端法兰结构可适配不同规格的外接设备接口，中间的万向补偿结构可抵消安装过程中的同轴度误差，快速对接结构无需额外工具即可完成装拆，大幅提升管路或传动链路的装拆效率。整体模型的特征树逻辑清晰，所有参数均可编辑调整，可直接用于工程图导出、装配干涉检查、运动仿真分析等后续设计环节，结构细节完整还原了实际产品的加工特征，无缺失的装配结构与不合理的特征设计。
